RETRAIT DE L'ARBRE D'ENTRAÎNEMENT
1.
Retirez l'ensemble racleur, la barre intelligente et les composants du système d'entraînement. Consultez
la section « Retrait de l'ensemble racleur et de la barre intelligente » à la page 29.
Le poids de l'arbre d'entraînement peut dépasser 50 lb (23 kg). Demandez de l'aide pour le déplacer.
2.
Retirez la plaque du côté opposé à
page 30.
3.
Faites glisser l'arbre en dehors du

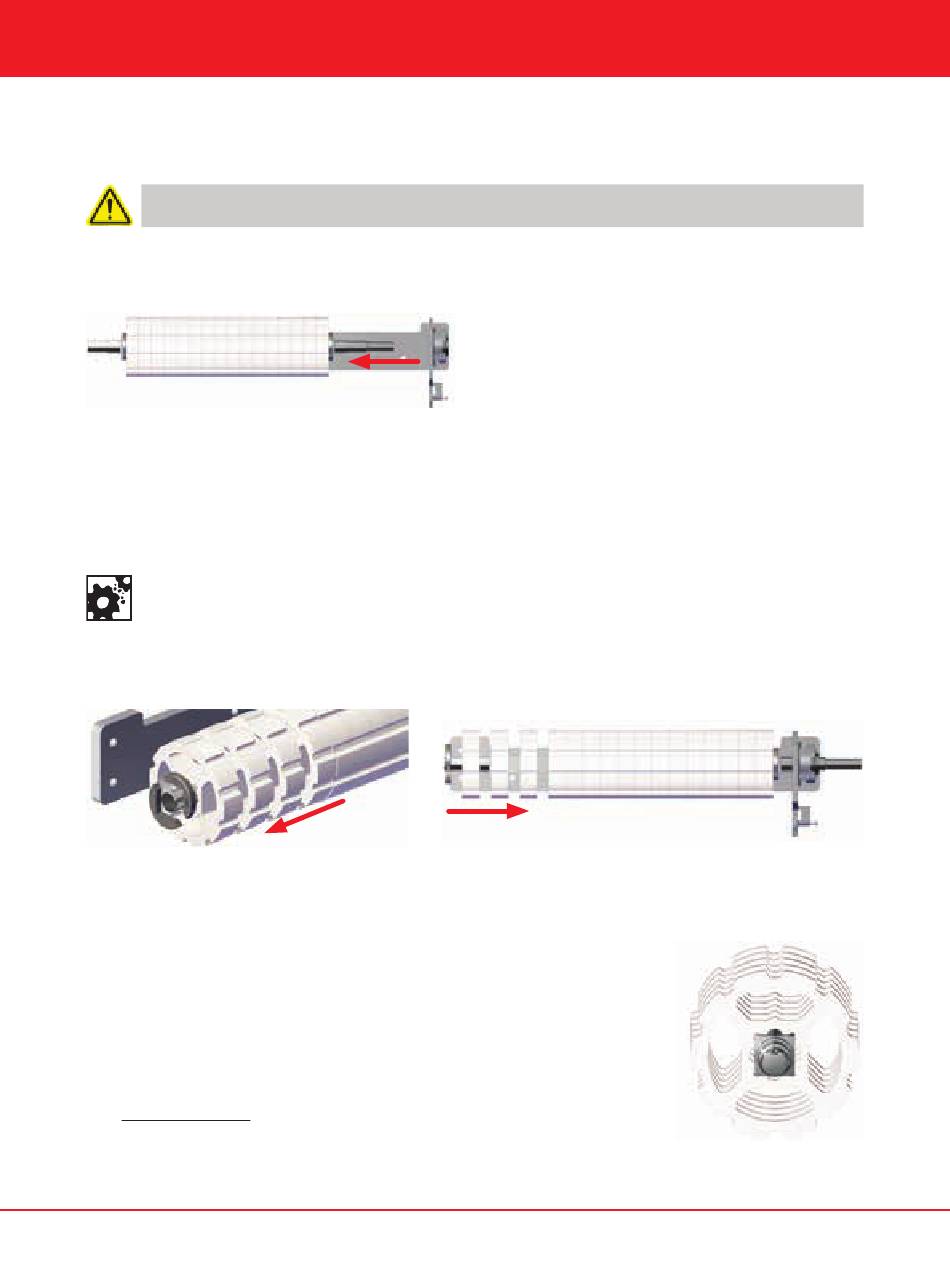

Figure 38 : Faites glisser l'arbre en dehors de la plaque latérale
PROCÉDURES DE RÉPARATION

REMPLACEMENT DES PIGNONS

1.
Retirez les poignées ou les boulons de la barre intelligente, l'ensemble racleur, la barre intelligente et
la plaque du côté opposé à l'entraînement. Consultez la section « Lignes directrices générales pour le
démontage » à la page 29.
Assurez-vous que l'arbre tient bien en place avant de retirer les composants.
2.
Desserrez les circlips de retenue, puis faites glisser les pignons et les composants de retenue en
dehors de l'extrémité de l'arbre.
3.
Remplacez les pignons avec de nouveaux composants identiques.
Figure 39 : Remplacez les pignons usés par de nouveaux.
4.
Assurez-vous que les nouveaux pignons sont correctement espacés et alignés les uns avec les autres.
a.
Alignez les marques de synchronisation des pignons en faisant glisser les
pignons sur l'arbre.
b.
Consultez l'ICD pour connaître les mesures correctes entre la plaque et les
pignons ainsi que l'espacement des pignons.
c.
Pour obtenir les lignes directrices de position des composants et des tapis
transporteurs, consultez la section Tapis ThermoDrive Intralox : Manuel de
maintenance et d'installation des tapis transporteurs disponibles sur
www.intralox.com.
5.
Remontez l'unité et alignez les composants pour rétablir le fonctionnement.
Consultez la section « Lignes directrices générales pour le remontage » à la
page 34.
Manuel de l'utilisateur–Unité d'entraînement Intralox v. 1.0
Intralox, L.L.C.
6 PROCÉDURES DE MAINTENANCE
l'entraînement. Consultez la section « Retrait d'une plaque latérale » à la
roulement de la plaque du côté
REMARQUE : Les circlips de retenue sont réutilisables.
entraînement.
Figure 40 : Marques de
synchronisation
31
