3 INSTALLATION ET MONTAGE DE L'UNITÉ

FIXATION DE LA BARRE INTELLIGENTE

Servez-vous des poignées ou des boulons de la barre intelligente pour fixer la barre intelligente.
Barre intelligente à poignées
a.
Alignez l'encoche de la poignée côté A (Figure 18, A) avec l'axe de la bague côté A
(Figure 18, B), puis faites glisser la poignée sur la bague.
A

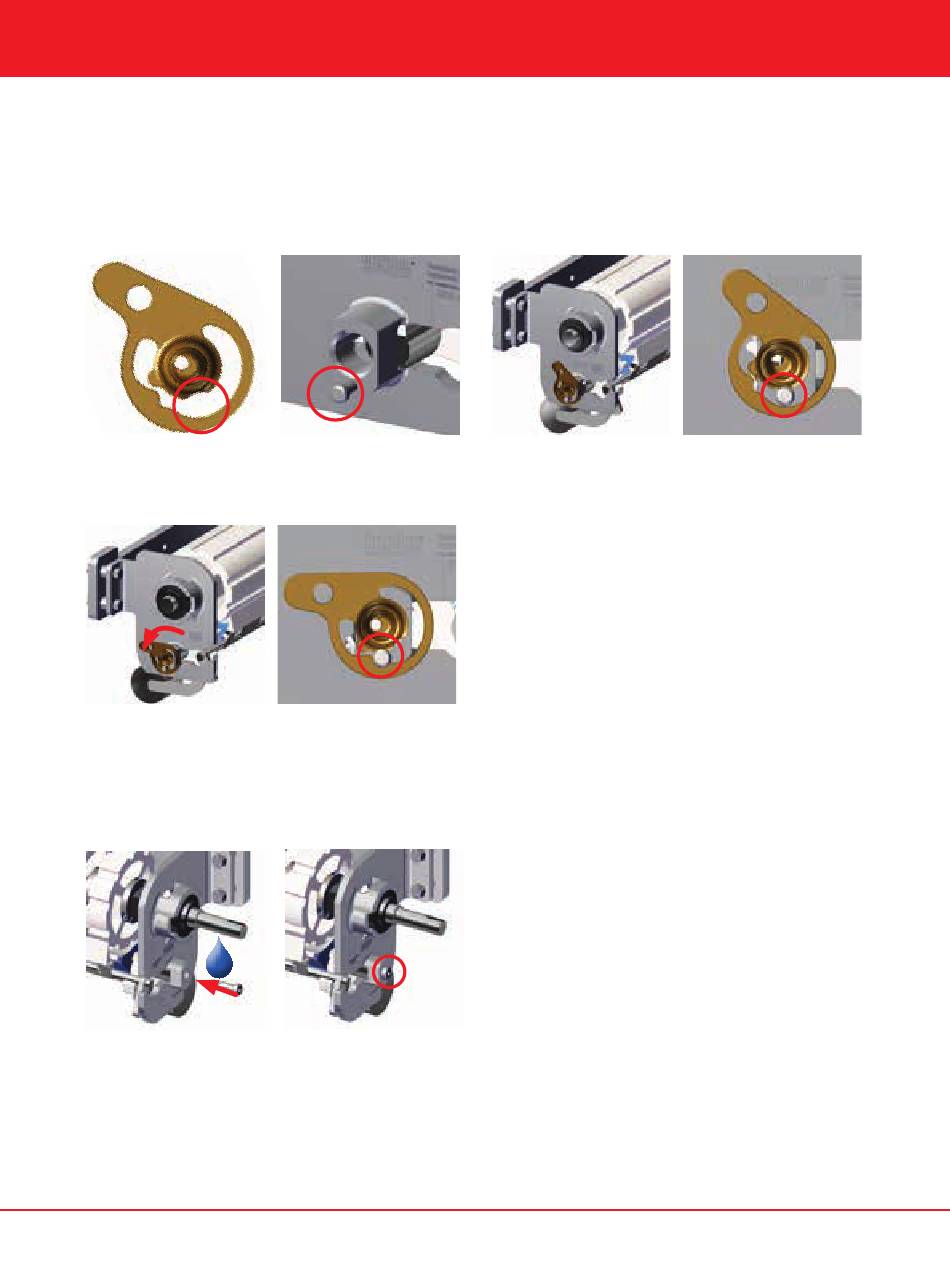

Figure 18 : Faites glisser la poignée sur la bague
b.
Répétez l'étape a avec la poignée côté B.
c.
Pivotez les poignées vers le convoyeur jusqu'à ce qu'elles s'enclenchent en position verrouillée.
Figure 19 : Fixation de la barre intelligente avec des poignées
d.
Assurez – vous que les limiteurs à patin sont orientés vers le haut et à l'opposé du convoyeur.
Barre intelligente à boulons
a.
Assurez – vous que les limiteurs à patin sont orientés vers le haut et à l'opposé du convoyeur.
b.
Appliquez de l'adhésif frein – filet de résistance moyenne sur le filetage des boulons.
Figure 20 : Fixation de la barre intelligente avec des boulons
c.
Insérez le boulon à travers la bague de chaque plaque latérale et dans la barre intelligente.
d.
Serrez le boulon avec le couple requis indiqué sur l'ICD.
18
B
