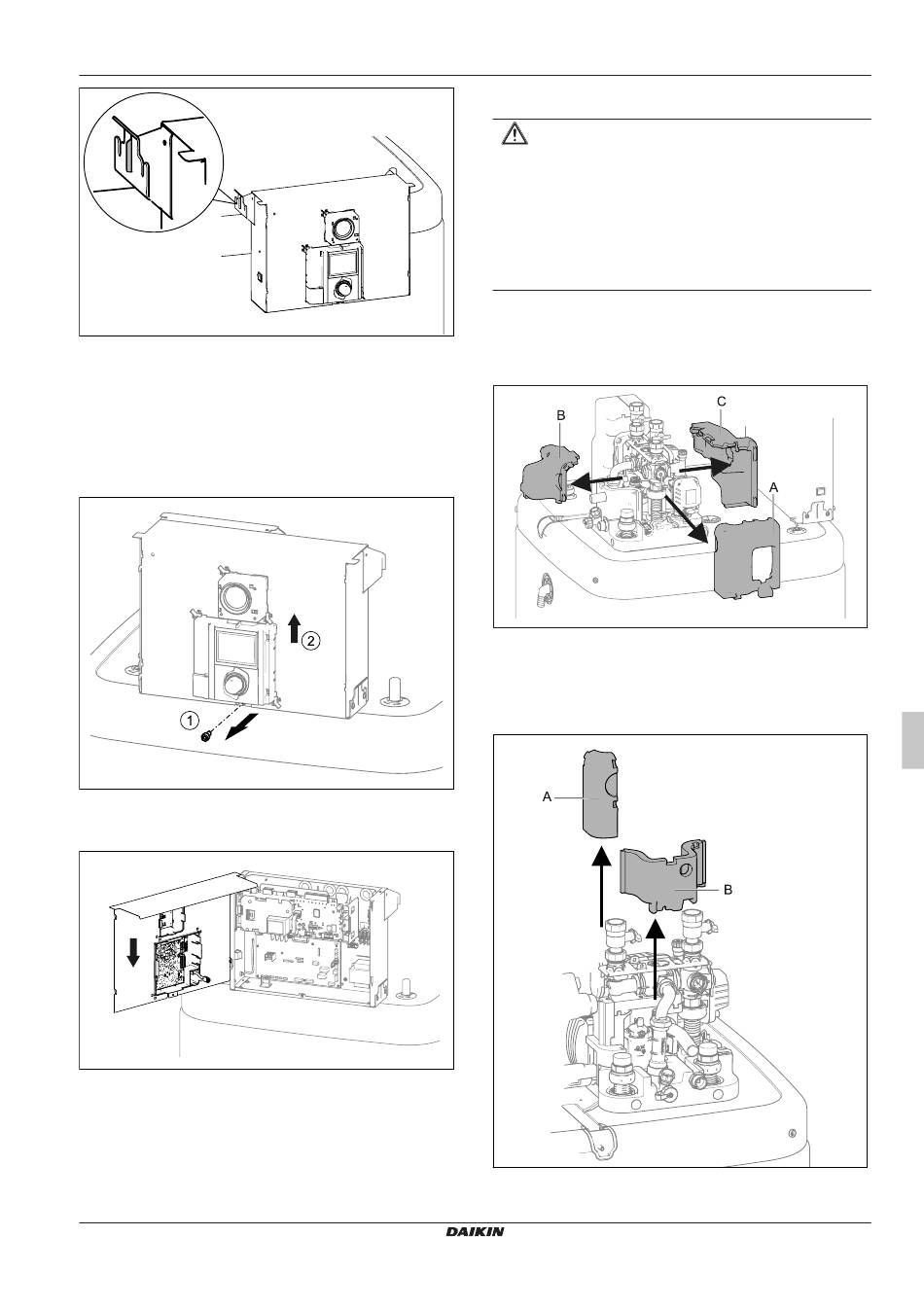

Bild 11-11 Regelungsgehäuse in Serviceposition
3.4.4 Regelungsgehäuse öffnen
Um die elektrischen Anschlüsse zu machen, muss das Regelungs-
gehäuse selbst geöffnet werden. Dies kann sowohl in Normal- als
auch in Serviceposition durchgeführt werden.
1 Vordere Schraube lösen.
2 Deckel nach oben schieben und nach vorne wegziehen.
Bild 11-12 Regelungsgehäuse öffnen
3 Deckel mit den seitlichen Haken am Regelungsgehäuse einhän-
gen.
Bild 11-13 Deckel einhängen
Daikin Altherma ETS(X/H)(B)-D
Wärmepumpe (Innengerät) mit integriertem Wärmespeicher
008.1448499_00 – 06/2019 – DE
3 Aufstellung und Installation
3.4.5 Wärmedämmung abnehmen
ACHTUNG
Die Wärmedämmung besteht aus druckempfindlichen
EPP-Formteilen, die bei unsachgemäßer Handhabung
leicht beschädigt werden können.
▪ Die Abnahme der Wärmedämmung nur in der nachfol-
gend angegebenen Reihenfolge und den jeweils ange-
gebenen Richtungen durchführen.
▪ Keine Gewalt anwenden.
▪ Keine Werkzeuge verwenden.
1 Obere Wärmedämmung in folgender Reihenfolge abnehmen:
▪ Seitendämmelement (Pos. A) waagerecht abziehen.
▪ Hinteres Dämmelement (Pos. B) waagerecht abziehen.
▪ Vorderes Dämmelement (Pos. C) waagerecht abziehen.
Bild 11-14 Obere Wärmedämmung abnehmen
2 Bei Bedarf: Untere Wärmedämmung in folgender Reihenfolge
abnehmen:
▪ Seitendämmelement (Pos. A) senkrecht abziehen.
▪ Hinteres Dämmelement (Pos. B) senkrecht abziehen.
Bild 11-15 Untere Wärmedämmung abnehmen
