Daikin Altherma 3 H HT ECH2OETSH16P30D Manuel D'installation page 275

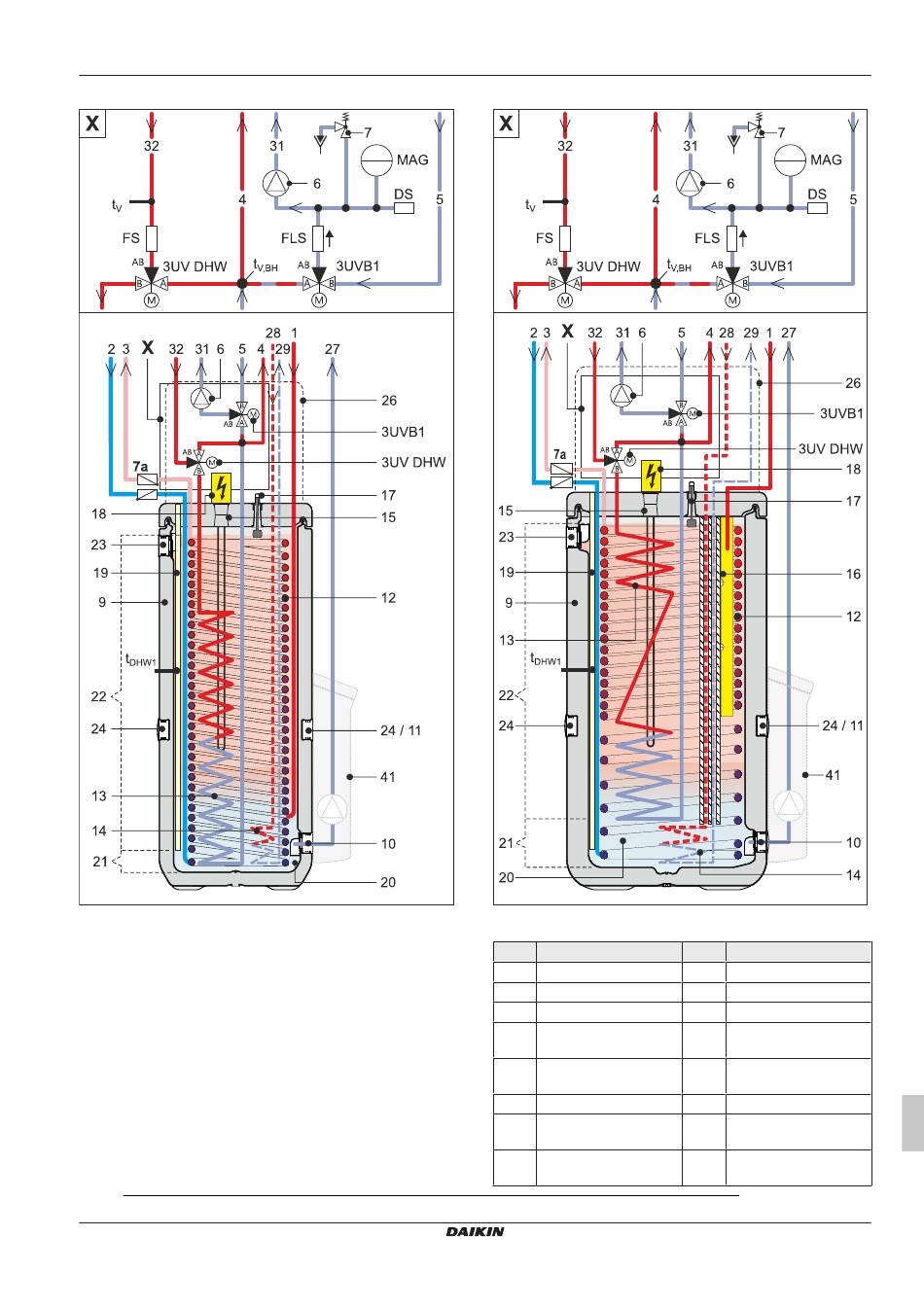

Innvendig oppbygning ETS(X/H)(B)16P30D
Ill. 58-3 Oppbygning og komponenter – Innvendig oppbygning
ETS(X/H)(B)16P30D
(1)
Tegnforklaring se
Daikin Altherma ETS(X/H)(B)-D
Varmepumpe (inneapparat) med integrert varmeakkumulator
008.1448499_00 – 06/2019 – NO
(1)
Tab. 58-1
2
Innvendig oppbygning ETS(X/H)(B)16P50D
Ill. 58-4 Oppbygning og komponenter – Innvendig oppbygning
ETS(X/H)(B)16P50D
Pos. Betegnelse
1 Solar - tur
2 Kaldtvanntilkobling
3 Varmtvann
4 Varme tur
5 Varme retur
6 Sirkulasjonspumpe
7 Overtrykksventil
7a Sirkulasjonsbrems
(tilbehør)
Produktbeskrivelse
(1)
Pos. Betegnelse
25 Typeskilt
26 Dekkhette
27 Solar - retur
28 Biv – tur (kun type
ETS(X/H)B)
29 Biv - retur (kun type
ETS(X/H)B)
30 Manuell lufteventil
31 Tilkobling vanninntak
uteapparat
32 Tilkobling vannutløp
uteapparat
