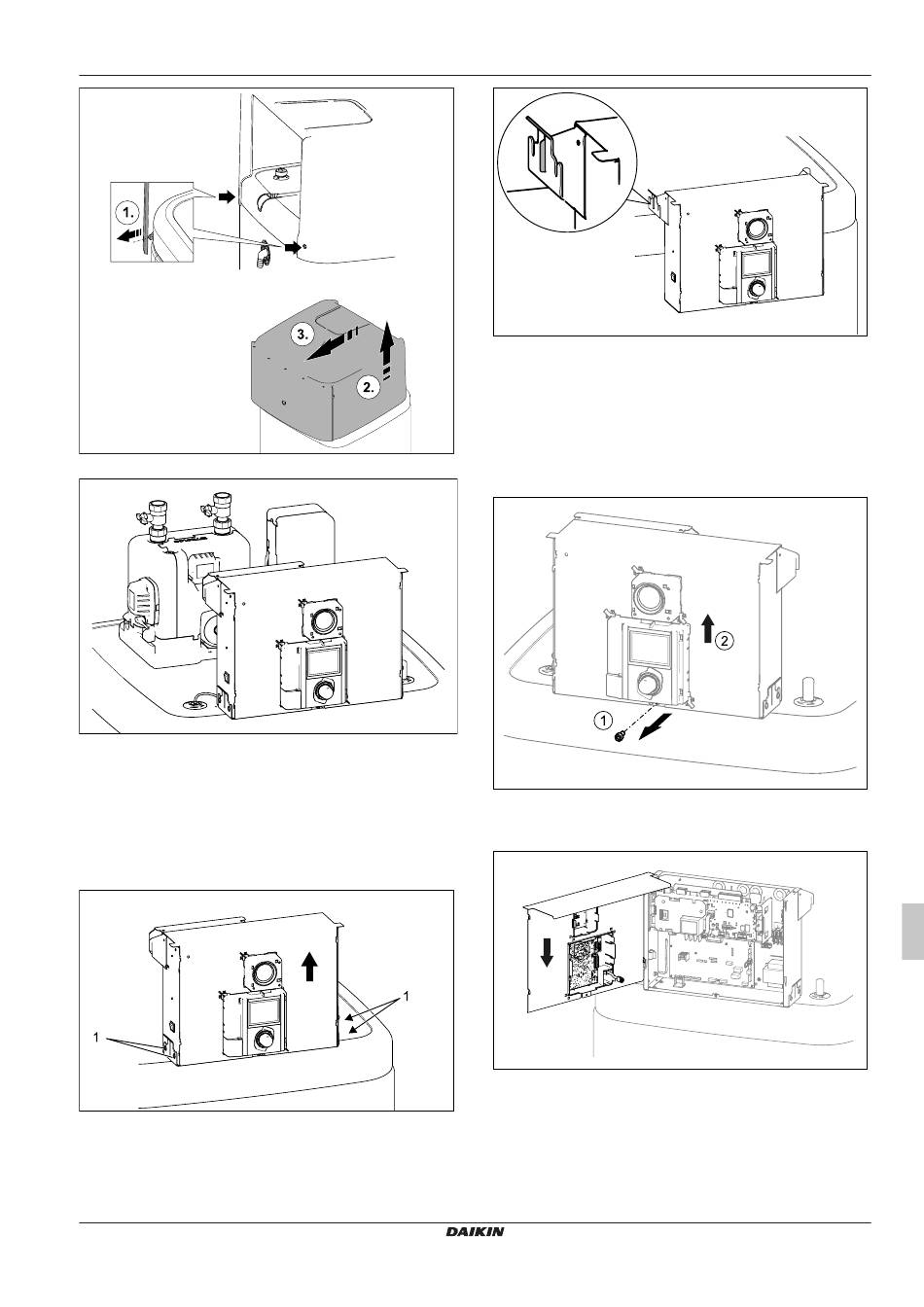

Fig. 35-8 Rimozione della copertura protettiva
Fig. 35-9 Senza copertura protettiva
3.4.3 Portare il corpo della regolazione in
posizione di manutenzione
Per facilitare i lavori sull'impianto idraulico dell'unità interna è possi-
bile portare la scatola della regolazione in posizione di manutenzio-
ne.
1 Svitare le viti (1) del supporto del corpo della regolazione.
Fig. 35-10 Portare il corpo della regolazione in posizione di manu-
tenzione
2 Rimuovere il corpo della regolazione tirando in avanti e aggan-
ciarlo al supporto con i ganci sulle staffe posteriori.
Daikin Altherma ETS(X/H)(B)-D
Pompa di calore (unità interna) con accumulatore di calore integrato
008.1448499_00 – 06/2019 – IT
3 Collocazione e installazione
Fig. 35-11 Corpo della regolazione in posizione di manutenzione
3.4.4

Apertura del corpo della regolazione

Per realizzare i collegamenti elettrici è necessario aprire il corpo del-
la regolazione. È possibile eseguire questa operazione sia in posi-
zione normale sia in posizione di manutenzione.
1 Svitare la vite anteriore.
2 Spingere il coperchio verso l'alto e rimuovere tirando in avanti.
Fig. 35-12 Apertura del corpo della regolazione
3 Agganciare il coperchio al corpo della regolazione con i ganci la-
terali.
Fig. 35-13 Agganciamento del coperchio
