Daikin Altherma 3 H HT ECH2OETSH16P30D Manuel D'installation page 237

Installation inomhus ETS(X/H)(B)16P30D

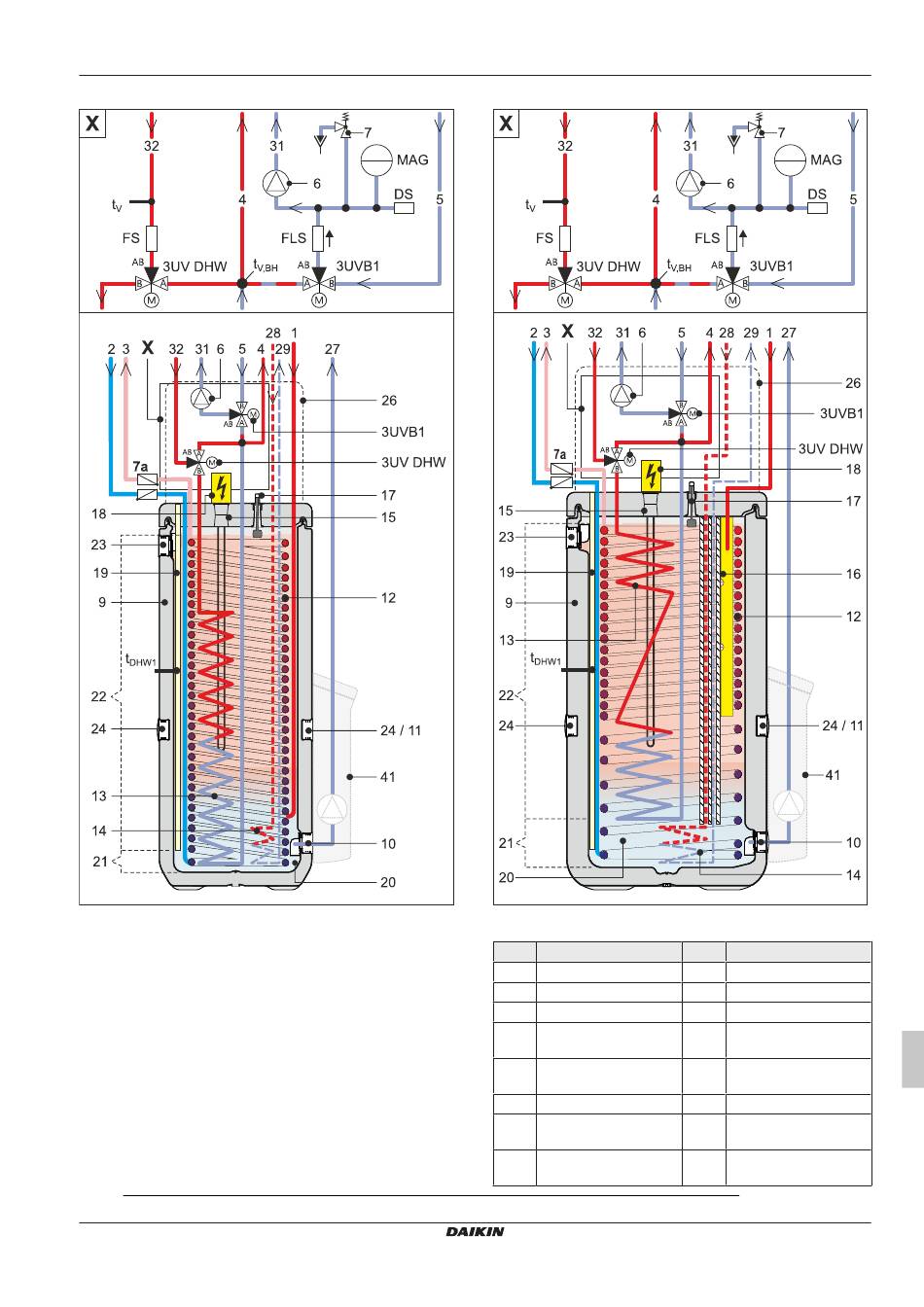

Bild 50-3 Installation och beståndsdelar – Installation inomhus
ETS(X/H)(B)16P30D
(1)
Teckenförklaring, se
Daikin Altherma ETS(X/H)(B)-D
Värmepump (inomhusenhet) med integrerad varmvattenberedare
008.1448499_00 – 06/2019 – SV
(1)
Tab. 50-1
2
Installation inomhus ETS(X/H)(B)16P50D
Bild 50-4 Installation och beståndsdelar – Installation inomhus
ETS(X/H)(B)16P50D
Pos. Beteckning
1 Solvärmesystem - tillopp 25
2 Kallvattenanslutning
3 Varmvatten
4 Värme tillopp
5 Värme retur
6 Cirkulationspump
7 Övertrycksventil
7a Cirkulationsbroms
(tillbehör)
Produktbeskrivning
(1)
Pos. Beteckning
Typskylt
26 Täckkåpa
27 Solvärmesystem - retur
28 Biv – tillopp (endast typ
ETS(X/H)B)
29 Biv - retur (endast typ
ETS(X/H)B)
30 Manuell avluftningsventil
31 Anslutning vatteninlopp
utomhusenhet
32 Anslutning vattenutlopp
utomhusenhet
Installationshandbok
237
