2. Montage

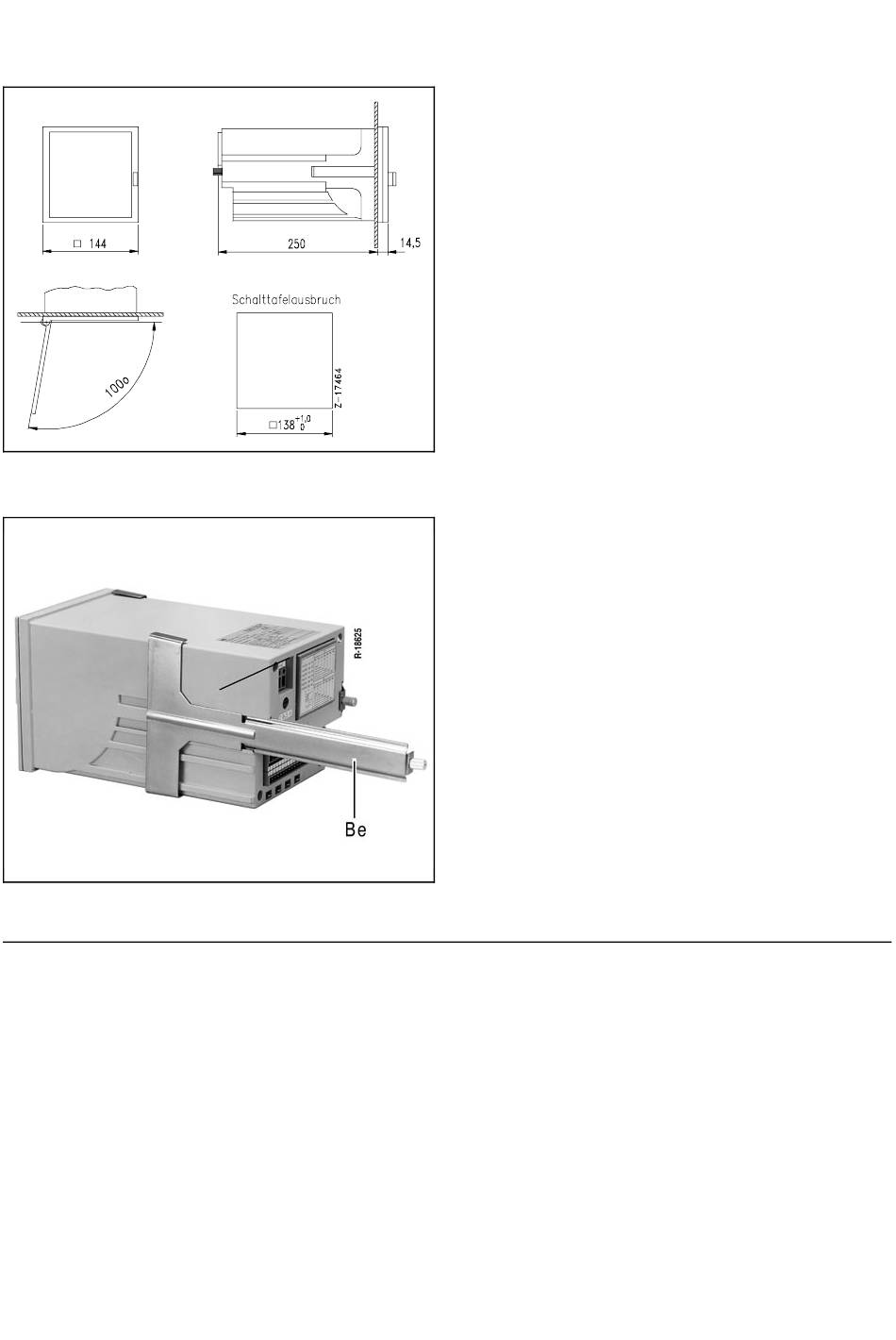

Fig. 2 Schéma (cotes en mm)
Z-17464
Fig. 3 Mettre en place les éléments de fixation
Be
Elément de fixation
R-18625
4 Installation et mise en service
Montage sur panneau de commande
1. Insérer l'appareil par le devant dans le panneau de
commande.
2. Introduire les éléments de fixation Be sur les côtés du boîtier
dans les rainures de guidage (fig. 3).
Note
Les éléments de fixation Be sont adaptés pour un montage
contigu en horizontal ou en vertical.
3. Serrer à fond les éléments de fixation Be après mise en
aplomb.
Montage en technique alvéolaire
1. Fixer les 4 équerres de fixation sur le cadre.
2. Introduire les éléments de fixation Be sur les côtés du boîtier
dans les rainures de guidage (fig. 3).
3. Serrer à fond les éléments de fixation Be après mise en
aplomb.
