- Page 1 FLASHMATE MODE D’EMPLOI...
- Page 2 RÈGLES DE SECURITE Ce manuel utilise les étiquettes de sécurité suivantes pour AVERTI S SEMENT qui devront être observés. PRÉCAUTION Indique des risques ou opérations dangereuses qui peuvent engendrer AVERTI S SEMENT d´une blessure sérieuse ou un danger mortel. Indique des risques ou opérations dangereuses qui peuvent engendrer PRÉCAUTION en une blessure ou un endommagement de posemètre L-308S.
-
Page 3: Table Des Matières

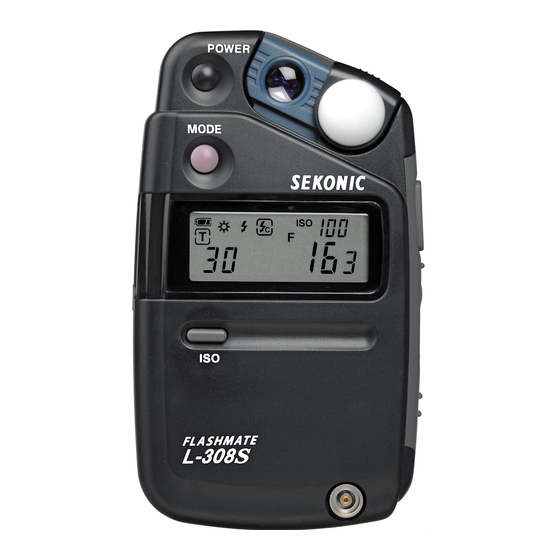

SOMMAIRE Règles de sécurité Sommaire Fonctions ..................1 Explication de l’écran à cristaux liquides (LCD) ......2 Préparatifs ..................3 1. Fixation de la courroie ..............3 2. Insertion de la pile ..............3 3. Contrôle de la capacité de la pile ..........4 4. - Page 4 1. Nomenclature Commutateur d'alimentation (POWER) Objectif Lumisphere Lumisphere Touche de mode Touche de mesure Affichage à cristaux liquides (LCD) Touche Up/+ Touche Down/- Touche ISO Attache pour courroie Prise synchro flash Couvercle du logement pile Cache de prise synchro Lumidisc Courroie...
-
Page 5: Explication De L'écran À Cristaux Liquides (Lcd)
2. Explication de l’écran à cristaux liquides (LCD) Pour les besoins de l’explication, l’écran ci-dessous montre simultanément toutes les icônes et les lectures possibles, ce qui n’est pas concevable en utilisation réelle. Icônes de mode de mesure Ambiance (voir la page 10) Flash sans câble synchro à... -
Page 6: Préparatifs
3. Préparatifs 1. Fixation de la courroie 1) Fixer la courroie !5 en passant la boucle de la petite extrémité dans l’oeillet !2 et en passant l’autre extrémité de la courroie au travers. AVERTI S SEMENT Conserver la courroie hors de portée des enfants et où ils ne pourront pas se la passer accidentellement autour du cou. -
Page 7: Contrôle De La Capacité De La Pile
3. Préparatifs 3. Contrôle de la capacité de la pile Quand le commutateur d’alimentation q est sur ON, l’indicateur de capacité de la pile apparaît sur l’affichage t. (Allumé) Capacité de pile suffisante (Allumé) Capacité de pile basse. Prévoir une autre pile. (Clignotant) Remplacer immédiatement la pile. -
Page 8: Mise Hors Tension Automatique
3. Préparatifs 5. Mise hors tension automatique 1) Pour économiser la pile, le posemètre se mettra automatiquement hors tension 4 minutes environ après le dernier emploi. 2) Les réglages et les valeurs mesurées sont sauvegardés quand la fonction de mise hors tension automatique opère ou si le commutateur d’alimentation q est mis sur OFF. -
Page 9: Opérations De Base
4. Opérations de base 1. Mesure de la lumière incidente ou réfléchie 1) Pour régler au mode lumière incidente ou lumière réfléchie, faire glisser la fixation du Lumisphere w jusqu’au déclic de mise en place. Mode lumière incidente Mode lumière réfléchie Opération de réglage REMARQUES: Toujours utiliser la coulissage du Lumisphere pour le réglage. - Page 10 4. Opérations de base 2) Commuter entre le mode EV et le mode priorité à la vitesse d’obturation en appuyant sur la touche de mode e tout en maintenant la touche ISO i pressée en mode ambiance. MODE La valeur mesurée sera aussi automatiquement calculée en cas de commutation après la mesure.
-
Page 11: Au Réglage Lumière Incidente
4. Opérations de base 3. Au réglage lumière incidente La mesure de la lumière incidente est une méthode de mesure qui emploie les fonctions du Lumisphere ou du Lumidisc. La mesure avec le Lumisphere se fait dans la direction de l’appareil à la position du sujet. 1) Emploi du Lumisphere pour mesurer Le Lumisphere est utilisé... -
Page 12: Au Réglage Lumière Réfléchie
4. Opérations de base 4. Au réglage lumière réfléchie Pointer l’objectif du posemètre vers la partie du sujet à mesurer à partir de l’appareil ou de la direction de l’appareil, puis mesurer. 1) Cette méthode sert à mesurer la luminosité (luminance) de la lumière réfléchie du sujet et convient à... -
Page 13: Mesure
5. Mesure 1. Mesure de la lumière ambiante Dans ce mode de mesure, il est possible de choisir entre les modes de priorité à la vitesse MODE d’obturation et EV. Appuyer sur la touche de mode e pour sélectionner le mode Ambiance. -
Page 14: Mode Ev
5. Mesure Quand la plage d’affichage est dépassée et que E.o apparaît, appuyer sur la touche Up y pour modifier la vitesse d’obturation du côté grande vitesse, et ainsi permettre l’affichage d’une valeur d’ouverture correspondante correcte. Quand la plage d’affichage est dépassée et que E.u apparaît, appuyer sur la touche Down u pour modifier la vitesse d’obturation du côté... - Page 15 5. Mesure 2) Appuyer sur la touche de mesure r pour mesurer. Relâcher la touche de mesure pour achever la mesure et afficher la valeur mesurée (EV). La mesure consécutive sera exécutée pendant la pression de la touche de mesure. Valeur mesurée (EV) RÉFÉRENCE: •...
-
Page 16: Cinématographie
5. Mesure 1-3 Cinématographie 1) Appuyer sur la touche de mode e pour sélectionner le mode Priorité à la vitesse d’obturation. 2) Appuyer sur la touche Up y ou la touche Down u pour régler la vitesse cinéma pour la caméra à utiliser. MODE Les vitesses cinéma suivantes seront affichées après 1/6000 et 1/8000: 8, 12, 16, 18, 24, 25, 30, 32, 60 et 128 fs. -
Page 17: Mesure De La Lumière Du Flash
5. Mesure 2. Mesure de la lumière du flash Cette méthode de mesure comprend les modes de mesure avec et sans câble synchro. Mesurer la lumière du flash pour faire apparaître la vitesse d’obturation et la valeur d’ouverture (quantité totale de lumière combinant la lumière ambiante et la lumière du flash) sur l’affichage. - Page 18 5. Mesure REMARQUES: Il y a un risque de décharge électrique si le posemètre est manipulé les mains mouillées, sous la pluie, dans des zones éclaboussées d’eau ou à forte humidité en mode flash avec câble synchro. Le flash peut être déclenché à la connexion du câble synchro ou la pression du commutateur d’alimentation.
-
Page 19: Mode Flash Sans Câble Synchro À Auto-Réinitialisation
5. Mesure Quand la plage d’affichage est dépassée (E.u), appuyer sur la touche Down u pour modifier la vitesse d’obturation du côté petite vitesse, ou bien augmenter la quantité de lumière du flash et remesurer pour afficher une valeur mesurée (valeur d’ouverture). Quand la luminosité... - Page 20 5. Mesure 4) Si les 90 secondes se terminent et que le clignotement cesse, appuyer à nouveau sur la touche de mesure pour revenir à l’état prêt à mesurer. Valeur de mesure 1/10 fs 5) Une fois la lumière du flash reçue, la valeur mesurée (valeur d’ouverture) s’affiche.
-
Page 21: Fonctions Avancées
6. Fonctions avancées 1. Mesure du contraste de la lumière Cette méthode est utilisée pour vérifier l’éclairage en studio ou les inégalités d’éclairage. 1) Monter l’accessoire Lumidisc (voir la page 8). 2) Allumer (ON) seulement la source Différence EV des Taux de contraste lumineuse principale. -
Page 22: Emploi D'un Indicateur D'éclairement Incident (Lux Ou Fc)
6. Fonctions avancées 2. Emploi d’un indicateur d’éclairement incident (LUX ou FC) 1) Monter l’accessoire Lumidisc (voir la page 8). 2) Régler au mode EV et à 100 ISO. 3) Mesurer avec la zone à mesurer parallèle au Lumidisc. 4) Déterminer l’éclairement (lux) à partir de la table de calcul en utilisant EV mesuré. -
Page 23: Fonction De Réglage Personnalisé
6. Fonctions avancées 3. Fonction de réglage personnalisé POWER Pour l’adaptation à l’appareil, il est possible de régler la valeur de réglage et d’afficher la valeur 1, 1/2 ou 1/3 pas. MODE 1) Pour sélectionner le mode de réglage personnalisé, maintenir la touche de mode e pressée et appuyer sur le commutateur d’alimentation q. -
Page 24: Accessoires
7. Accessoires Câble synchro (vendu séparément) Ce câble de 5 m est pourvu de 3 fiches. Un posemètre, un appareil et un flash peuvent ÿ être raccordés simultanément. C’est pratique pour la mesure, parce qu’il est inutile de brancher et débrancher le câble synchro. -
Page 25: Caractéristiques Techniques
8. Caractéristiques techniques Type: • Posemètre numérique pour mesurer la lumière ambianteet la lumière de flash Méthode de réception de la lumière: • Système de mesure de lumière incidente et réfléchie Section réceptrice de lumière: • Lumière incidente: Lumisphere, Lumidisc •... -
Page 26: Règles De Sécurité Et Maintenance
9. Règles de sécurité et maintenance REMARQUES: Pour éviter d’endommager le posemètre, ne jamais le laisser tomber ni le soumettre à des impacts violents. Eviter de conserver le posemètre à des emplacements à température et/ou humidité élevée. Prendre garde aux changements de températures excessifs susceptibles de provoquer l’humidité...
