CHANGEMENT DU BLOC AVANT

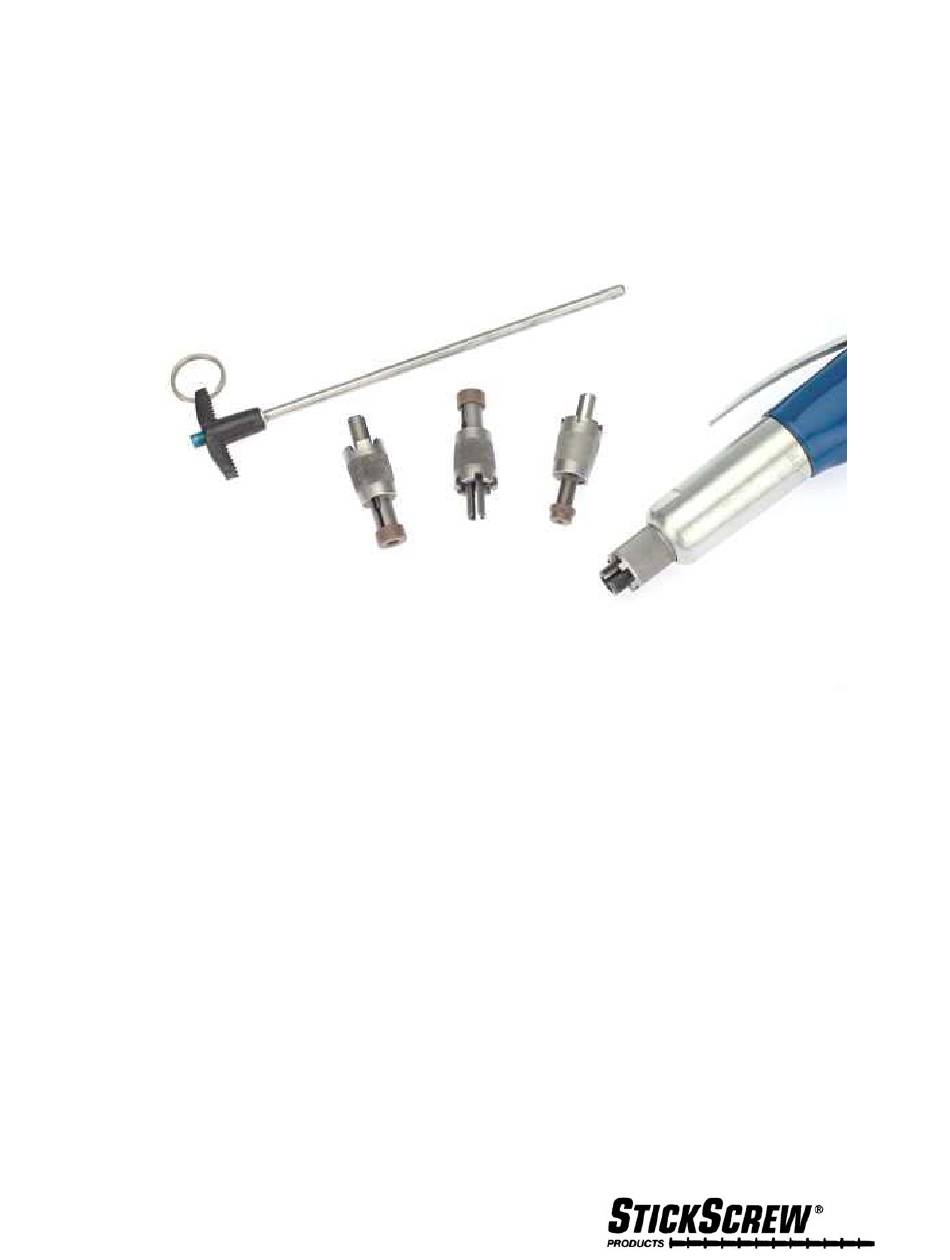

FIGURE 5
BLOC OUTIL DE L'IL-2000 AVEC L'OUTIL DE BROCHE DE RÉGLAGE DE
LONGUEUR DE VIS ET LES BLOCS AVANT INTERCHANGEABLES
INSTRUCTIONS
Pour changer le bloc avant, tirez sur le collier de blocage de détente (0D50002) vers
l'arrière pour le désenclencher de l'écrou d'entraînement de détente (0D50001).
Dévissez l'écrou d'entraînement de détente jusqu'à ce que le bloc soit enlevé. Enlevez
toute accumulation de paraffine ou de débris. (voir la figure 3)
Pour fixer le nouveau bloc avant, mettez le bloc avant en position telle que la rainure
dans la bague soit alignée avec la rainure dans le barillet du levier d'avance. Ceci va
permettre au bloc avant d'éviter les cliquets à l'intérieur du barillet du levier d'avance.
Tirez le collier de blocage de détente vers l'arrière pour permettre au bloc avant d'être
fixé. Vissez le bloc avant sur l'outil jusqu'à ce qu'il touche l'écrou d'entraînement de
détente. Tournez légèrement une de ces composantes jusqu'à ce que les surfaces
correspondantes s'enclenchent.
Après l'installation, exécutez la procédure de Préparation pour la longueur de vis (page
6) si l'un des réglages pour l'utilisation présente a changé.
