PRÉPARATION POUR LA LONGUEUR DE VIS
Avant d'installer des vis, l'outil doit être préparé pour qu'il puisse accepter la longueur
de la vis à installer. Ceci garantit le fonctionnement correct du mécanisme d'avance
interne de l'outil. L'outil installera des vis dont la longueur totale est entre 2,25 mm et
9,25 mm (0,088 pouces et 0,365 pouces). Avant de poursuivre, DÉCONNECTEZ
L'OUTIL DE L'ALIMENTATION EN AIR. Préparez l'outil de la façon suivante :
REMETTEZ EN PLACE LA COURSE D'AVANCE DE L'OUTIL
1. Mettez l'outil dans votre main gauche tout en tenant légèrement serré l'écrou
d'entraînement de détente avec votre pouce et votre index. Le levier de débit,
0D76758, doit être tourné vers le haut.
2. Insérez la broche de réglage, 0D50042, à travers le tube d'extension, 0D87747, en
appuyant sur le bouton en haut de la broche de réglage et en l'insérant dans l'outil
jusqu'à ce que l'épaulement de la broche de réglage repose contre le haut du tube
d'extension. (voir la figure 2)
3. Faites doucement tourner la broche de réglage jusqu'à ce que les détentes à bille de
la broche s'enclenchent avec les rainures à l'intérieur du correcteur sphérique de
réglage de course, 0D50043. L'écrou d'entraînement de détente tournera pendant
que le manche de la broche de réglage est tourné quand les sillons s'enclenchent.
4. Pendant que vous tenez en place l'écrou d'entraînement, tournez le manche en « T
» de la broche de réglage dans le sens des aiguilles d'une montre jusqu'à ce qu'il
atteigne la butée interne. À ce moment-là, l'outil devrait être sans course.
RÉGLAGE DE LA COURSE DE L'OUTIL POUR DES ATTACHES DE LONGUEURS

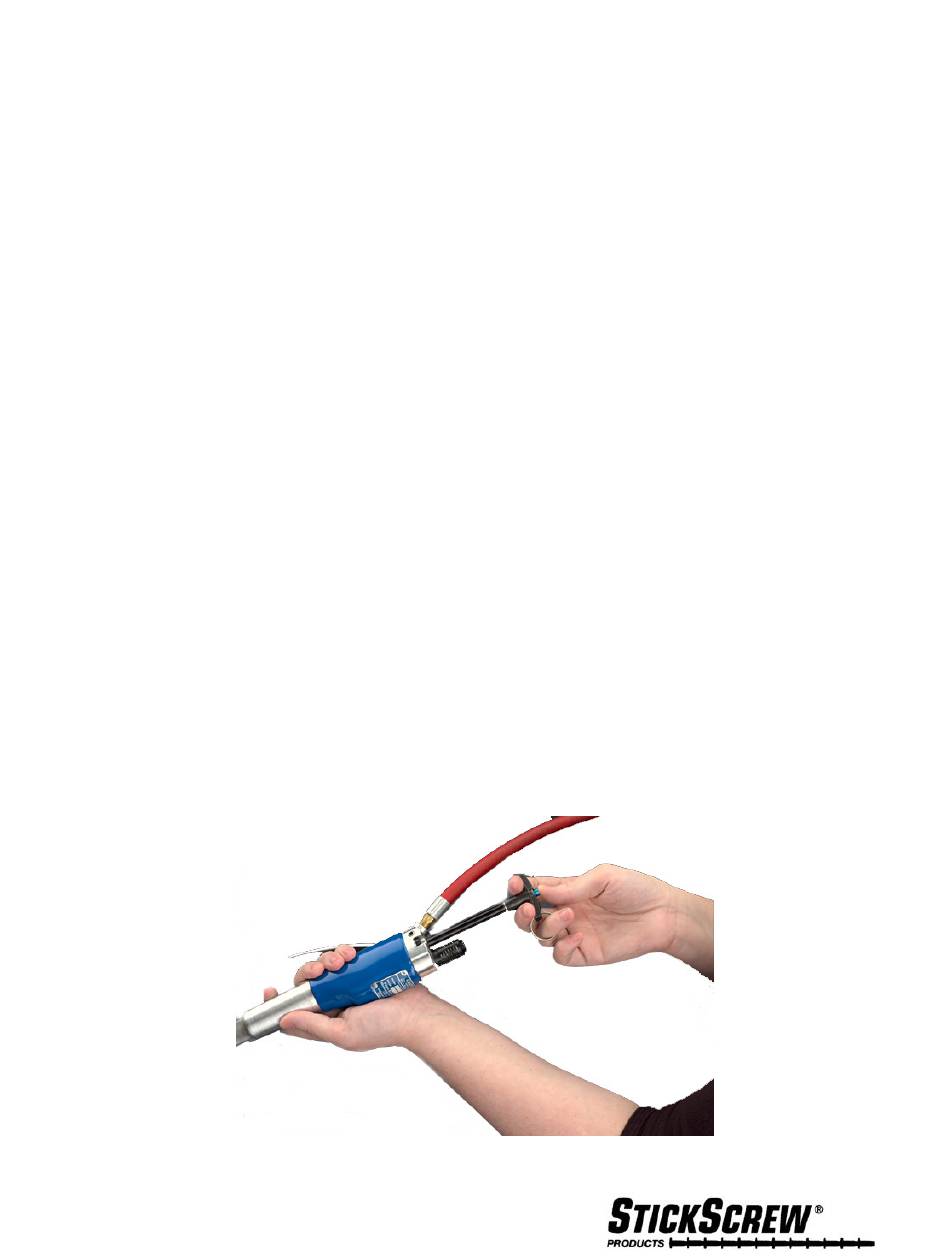

FIGURE 2
DIFFÉRENTES
5
