Commande de vitesse de ventilateur de condensateur
monophasé de la série P266
Instructions d'installation
P266xxx-x
Application
IMPORTANT: N'utilisez cette commande de vitesse de
ventilateur de condensateur monophasé P266 qu'en tant
que commande de fonctionnement. Si une panne ou un
dysfonctionnement de la commande de vitesse de
ventilateur P266 risque d'entraîner des blessures ou des
dommages matériels à l'équipement commandé ou à
d'autres matériels, des précautions supplémentaires
doivent être prévues dans le système de commande.
Intégrez et conservez les autres dispositifs, tels que les
systèmes de supervision ou d'alarme ou les commandes
de sécurité ou de limitation, prévus pour avertir ou
protéger des pannes ou des dysfonctionnements de la
commande de vitesse de ventilateur P266.
ATTENTION: Risque de dommages
matériels
N'utilisez que des moteurs à condensateur
permanent (PSC) monophasés approuvés par
!
le fabricant pour l'application de commande
de vitesse avec la commande P266. Dans le
cas contraire, vous pourriez endommager le
moteur et d'autres équipements.

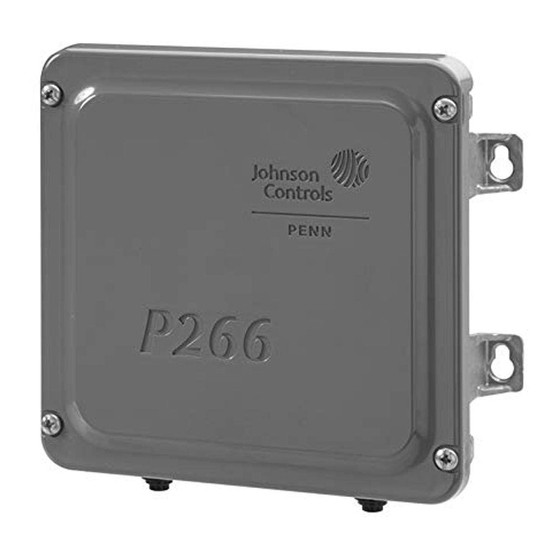

La commande de vitesse de ventilateur de condensateur
monophasé P266 est à la fois économique, compacte,
résistante aux intempéries et durable pour les moteurs PSC
monophasés utilisés dans une grande variété d'applications
de condensateur de réfrigération et de climatisation.
Les commandes de vitesse de ventilateur P266 sont conçues
pour remplacer les commandes de vitesse de ventilateur des
séries P66 et P215 de Johnson Controls®, et fournir des
fonctions supplémentaires et une plus grande souplesse
d'application.
Montage
Recommandations pour le choix de
l'emplacement et le montage
Suivez les indications ci-dessous pour le choix de
l'emplacement et le montage d'une commande de vitesse de
ventilateur P266:
•
Assurez-vous que la surface et le matériel de montage
peuvent supporter la commande et le câblage.
Commande de vitesse de ventilateur de condensateur monophasé de la série P266
Réf. n° 24-7664-2705, Rév. B
Figure 1 : Condensateur monophasé P266
Dimensions de montage de la commande
de vitesse de ventilateur
•
Montez la commande P266 droite sur une surface
verticale en orientant les ailettes de la source de froid
verticalement et les trous pour les conduits/câbles
électriques vers le sol.
•
Assurez-vous que l'air peut passer à travers les ailettes
de la source de froid et prévoyez un dégagement d'au
moins 10 cm (4 po) autour de la source de froid.
•
Montez la commande P266 dans un emplacement
éloigné de sources de chaleur excessive et offrant des
conditions ambiantes de fonctionnement conformes à
celles spécifiées. Reportez-vous à la section
Caractéristiques techniques pour connaître les
conditions ambiantes de fonctionnement.
Date de publication 06 2009
Instructions d'installation
13
