PSC9705
I
ntroduction
Les pressostats doubles de la série P736 sont
conçus pour des applications de réfrigération,
en haute pression (HP) ou en basse pression
(BP). Les appareils disposent d'une plage de
réglage étendue leur permettant d'être utilisés
indifféremment avec du R22, R134a, R404a ou
tout autre réfrigérant non corrosif équivalent. Ils
peuvent aussi être utilisés avec de l'air ou de
l'eau La gamme comprend des modèles
spéciaux pour l'ammoniac.
Des
modèles
testés
97/23EC Catégorie IV sont aussi disponibles.
D
escription
Ces appareils sont utilisés pour réaliser des
fonctions de régulation et de limites (sécurité
HP et BP). Tous les modèles permettent le
raccordement d'une alarme (sauf le P736ALA).
Les modèles standards possèdent des soufflets
en bronze phosphoreux et des raccords de
pression en laiton. Ces éléments (soufflet et
raccord) sont en acier inoxydable pour les
versions ammoniac.
Les pressostats haute pression PED 97/23EC
sont équipés d'un double soufflet.
.
Large espace de câblage
Réarmement manuel
Contacts d'alarme séparés pour
basse et haute pression (à
l'exception du P736 ALA)
© 2001 Johnson Controls Inc
Référence PD-P736-F
Série P736
Pressostats doubles pour réfrigération,
conditionnement d'air et pompes à chaleur
et
approuvés
PED
Caractéristiques et avantages
Catalogue Réfrigération

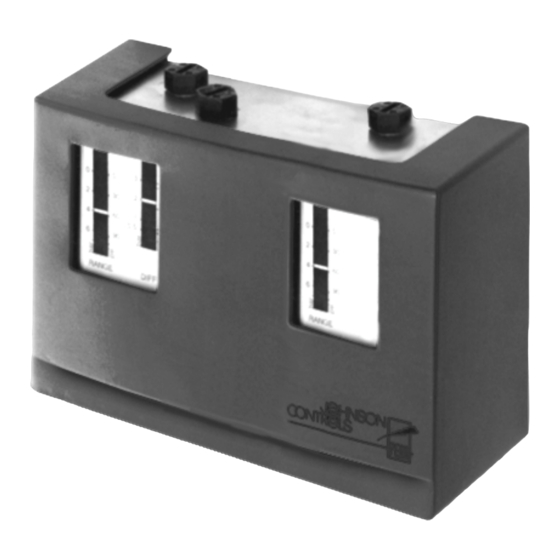

P736 Pressostat double
Facilite le câblage et la maintenance
Bouton de réarmement actif uniquement
lorsque le pressostat est en sécurité
Détection facile de la localisation du défaut
(HP ou BP)
Section
6
Notice technique
P736
Edition
23/03/2004
pour réfrigération
Catalogue Section 6
