Entretien des courroies

Entretien de la courroie
d'alternateur
Périodicité des entretiens: Après les 10 premières heures
de fonctionnement
Toutes les 100 heures
Lorsque la tension est correcte, la courroie présente une
flèche de 10 mm quand une force de 44 N·m est exercée à
mi-chemin entre les poulies.
Si vous n'obtenez pas une flèche de 10 mm, desserrez les
boulons de fixation de l'alternateur
Remarque: Augmentez ou diminuez la tension de la
courroie et resserrez les boulons. Contrôlez de nouveau la
flèche de la courroie pour vérifier si la tension est correcte.

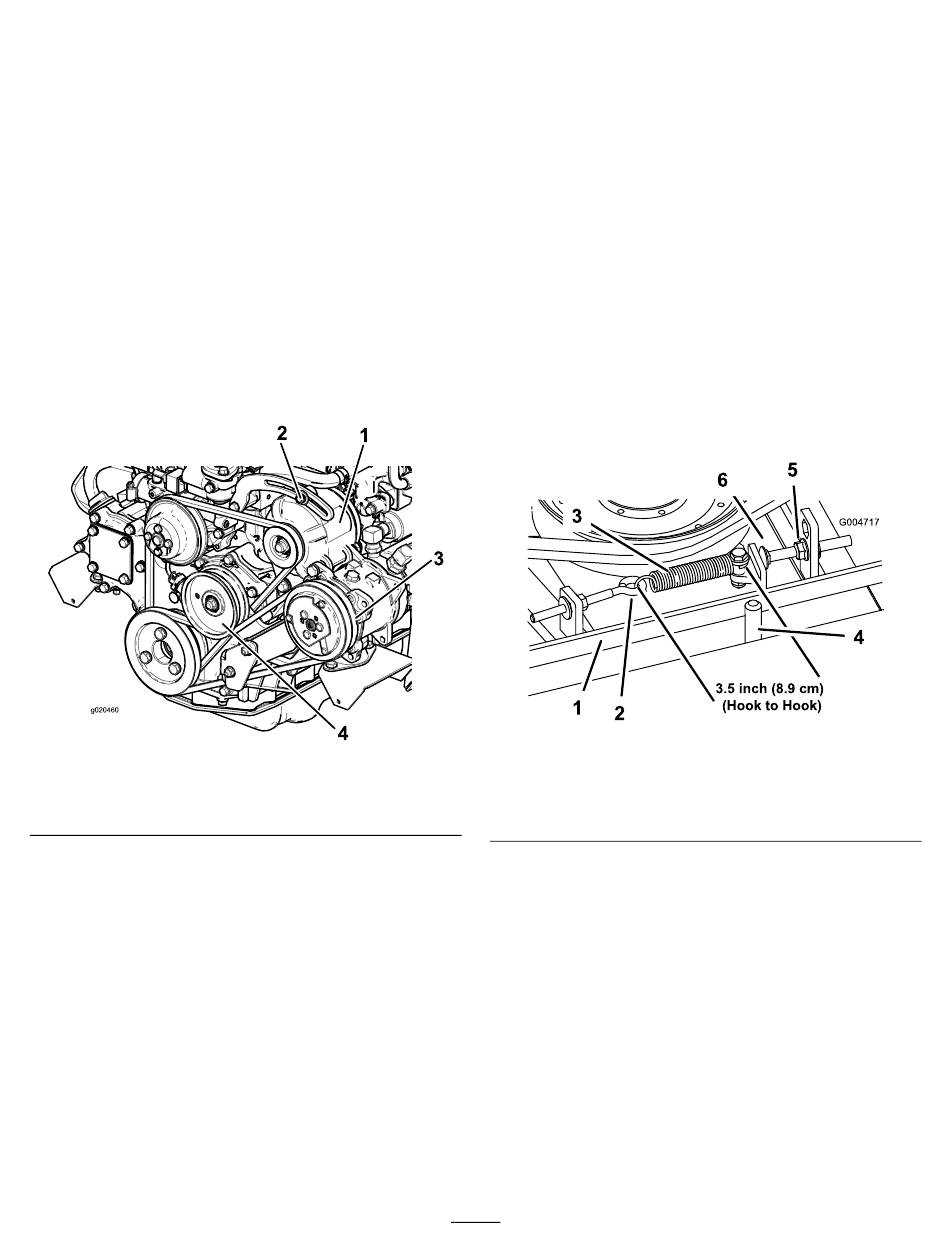

Figure 72
1. Alternateur
2. Boulon de montage
Entretien de la courroie de
compresseur
Périodicité des entretiens: Après les 10 premières heures
de fonctionnement
Toutes les 100 heures
Vérifiez l'état et la tension de la courroie toutes les 100 heures
de fonctionnement.
1. Lorsque la tension est correcte, la courroie présente
une flèche de 10 mm quand une force de 44 N·m est
exercée à mi-chemin entre les poulies.
2. Si vous n'obtenez pas une flèche de 10 mm, desserrez le
boulon de fixation de la poulie de tension
(Figure 72).
3. Compresseur
4. Poulie de tension
(Figure 72).
Remarque: Augmentez ou diminuez la tension de
la courroie du compresseur et resserrer le boulon.
Contrôlez de nouveau la flèche de la courroie pour
vérifier si la tension est correcte.
Tension des courroies
d'entraînement des lames
Périodicité des entretiens: Après les 10 premières heures
de fonctionnement
Toutes les 50 heures
Lorsque le ressort d'extension est correctement tendu,
l'intérieur doit mesurer (d'un crochet à l'autre) entre 8,3 et
9,5 cm. Lorsque le ressort est correctement tendu, ajustez le
boulon de butée (boulon de carrosserie) jusqu'à obtention
d'un jeu d'environ 2 à 5 mm entre la tête du boulon et le bras
de tension (Figure 73).
Remarque: La courroie doit être placée du côté ressort
du guide (Figure 73).
1. Courroie
2. Boulon à œil
3. Ressort d'extension
Remplacement de la courroie
d'entraînement des lames
Périodicité des entretiens: Toutes les 800 heures
La courroie d'entraînement des lames, qui est tendue par la
poulie de tension à ressort, est très durable. Elle commence
toutefois à s'user après de longues heures d'utilisation. La
courroie peut montrer les signes d'usure suivants : grincement
pendant la rotation, glissement des lames pendant la coupe,
bords effilochés, traces de brûlures et fissures. Remplacez la
courroie quand elle présente ce genre de problèmes.
1. Abaissez le plateau de coupe au sol, déposez les
couvercles de courroie au sommet du plateau de coupe
et mettez-les de côté.
56
Figure 73
4. Guide de courroie
5. Écrou à embase
6. Boulon d'arrêt
