Emplacement Des Fusibles - Toro Groundsmaster 4010 Manuel De L'utilisateur

ATTENTION
Les bornes de la batterie ou les outils en métal
sont susceptibles de causer des courts-circuits
au contact des pièces métalliques et de
produire des étincelles. Les étincelles peuvent
provoquer l'explosion des gaz de la batterie et
vous blesser.
• Lors du retrait ou de la mise en place de
la batterie, les bornes ne doivent toucher
aucune partie métallique de la machine.
• Évitez de créer des courts-circuits entre
les bornes de la batterie et les parties
métalliques de la machine avec des outils
en métal.
ATTENTION
S'ils sont mal acheminés, les câbles de la
batterie peuvent subir des dommages ou
endommager la machine et produire des
étincelles. Les étincelles peuvent provoquer
l'explosion des gaz de la batterie et vous
blesser.
• Débranchez toujours le câble négatif (noir)
de la batterie avant le câble positif (rouge).
• Connectez toujours le câble positif (rouge)
de la batterie avant le câble négatif (noir).
3. Pour prévenir la corrosion, enduisez les bornes de la
batterie de graisse Grafo 112X (Skin-Over) (réf. Toro
505-47), de vaseline ou de graisse légère.
4. Placez ensuite le capuchon de caoutchouc sur la borne
positive.
5. Fermez le couvercle de la batterie.

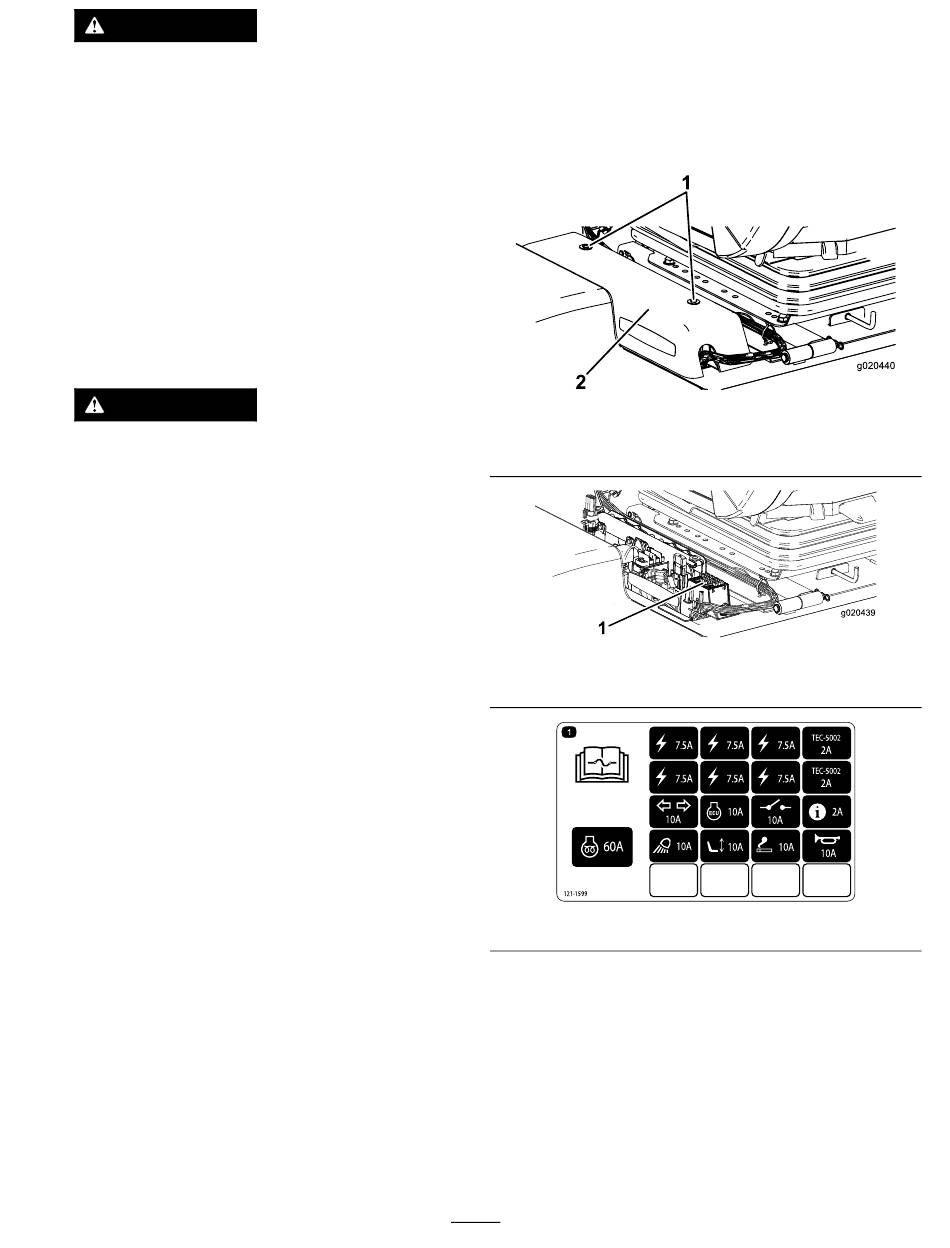

Emplacement des fusibles

Les fusibles du groupe de déplacement se trouvent sous le
couvercle du centre d'alimentation
Figure 57).
Retirez les 2 vis qui fixent le couvercle du centre d'alimentation
au cadre et déposez le couvercle
1. Couvercle du centre
d'alimentation
1. Fusibles
Les fusibles de la cabine sont situés dans le porte-fusibles sur
la garniture de pavillon
49
(Figure 55, Figure 56
(Figure 55).
Figure 55
2. Vis
Figure 56
Figure 57
(Figure 58 et Figure 59).
et
