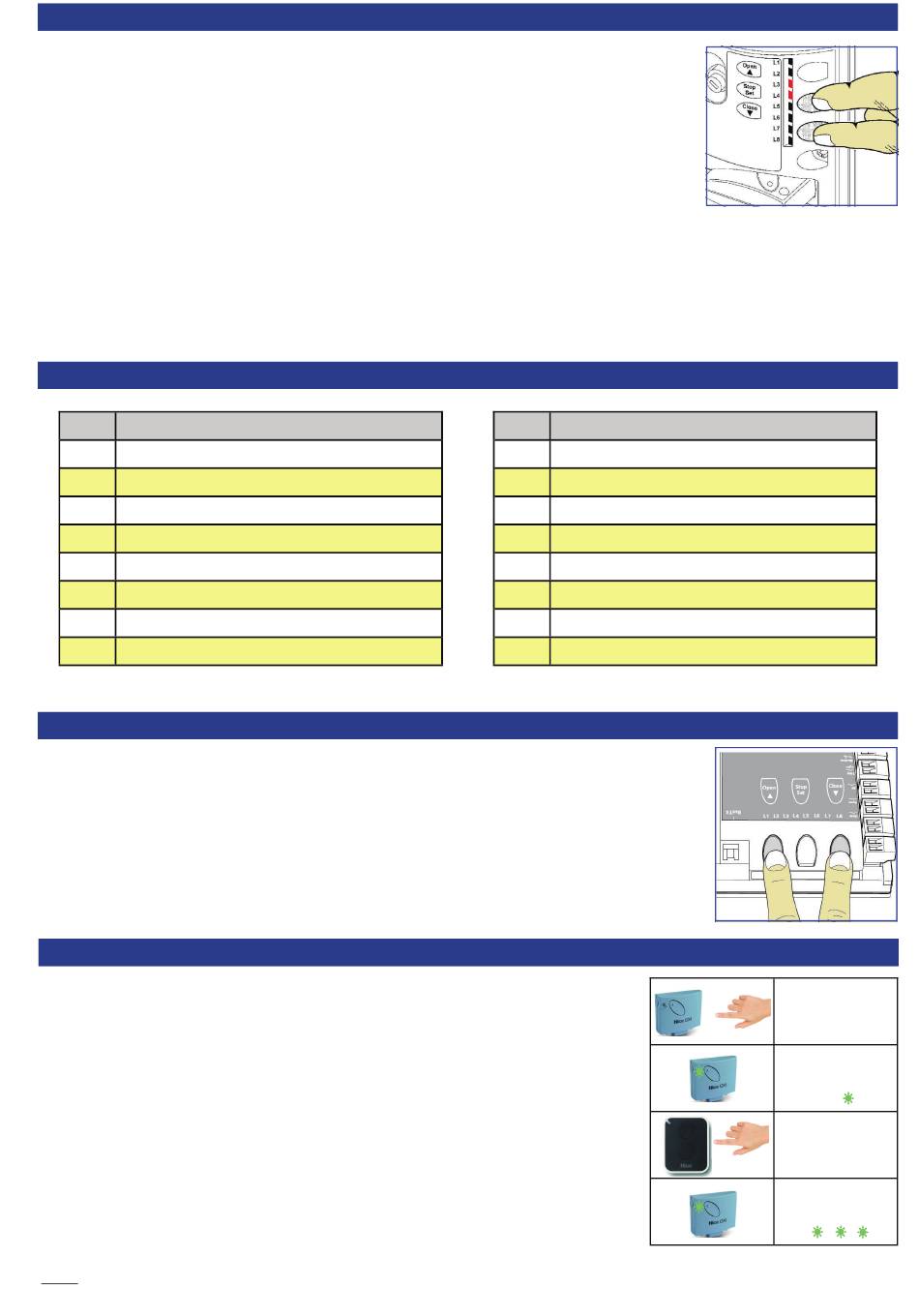

Reconnaissance des positions ouverture et fermeture :
Après la reconnaissance des accessoires, les leds L3 et L4 commencent à clignoter,
cela signifie qu'il faut faire reconnaître les positions ouverture et fermeture.
1) Déverrouiller le moteur, positionner le portail à mi-course, verrouiller le moteur.
2) Presser et maintenir enfoncées les touches [CLOSE] et [SET]
3) Quand la manœuvre commence relâcher les touches
4) Attendre que la logique exécute la phase de reconnaissance des distances d'ouverture et de fermeture :
- Ouverture lente du vantail jusqu'à la butée mécanique.
- Fermeture du vantail jusqu'à la butée mécanique.
5) Un fois la phase de mémorisation terminée, faire un cycle complet (ouverture + fermeture) du portail
Fonctions programmable de la logique RBA3 :
Led
Fonction du premier niveau
Fermeture automatique
L1
L2
Refermeture après passage devant photocellule
L3
Ferme toujours
L4
Stand by total
L5
Démarrage
L6
Préclignotement
L7
Fermeture devient ouverture partielle 1
L8
Mode « Slave » (esclave)
Les procédures de programmation du premier et deuxième niveau sont décrites dans la notice du produit.
Effacement complet de la logique de commande :
Il est possible de faire un effacement complet de la logique afin de lui rendre ses paramètres
d'usine.
1) Presser et maintenir enfoncées les touches [OPEN] et [CLOSE]
2) Relâcher les touches quand toutes les leds s'allument (de L1 à L8)
3) Quand les leds L1 et L2 commencent à clignoter cela signifie que la procédure est
terminée
Mémorisation d'un émetteur en Mode II sur le récepteur OXI :
1) Presser la touche sur le récepteur un nombre de fois égal à la fonction désirée.
(1 fois = Pas à pas, 2 fois = ouverture partielle...)
2) Vérifier que la LED émet un nombre de clignotement correspondant à la
fonction désirée.
3) Dans les 10s qui suivent, presser pendant au moins 5s, la touche désirée
de l'émetteur à mémoriser.
4) Si la mémorisation a été correctement effectuée , la LED du récepteur clignotera
trois fois.
Nota : S'il y a d'autres émetteurs à mémoriser, répéter le point 3 dans les 10 secondes qui suivent.
La phase de mémorisation prend fin au bout de 10 secondes lorsque le récepteur s'éteint.
Led
Fonction du deuxième niveau
Temps de pause
L1
L2
Fonction PP
L3
Vitesse moteur
L4
Sorite SCA
L5
Force moteur
L6
Ouverture partielle
L7
Avis de maintenance
L8
Liste des anomalies
Appuyer
1 fois ou plus la
touche
La led clignote
1 fois ou plus
Appuyer sur la
touche
pendant 5s
La led clignote
3 fois
