• suivi des points de mesure - si le curseur montrer domaine se vérifie, alors un curseur graphique spécial se montre dans
le graphique. Ce curseur permet le suivi facile des données de mesure. La couleur du curseur est le même que le couleur du
canal sélectionné. Pour changer la sélection, appuyez sur la touche gauche de la souris jusqu'à que le curseur devient de la
même couleur que le canal souhaité. Près du curseur, on montre les informations sur le point sélectionné, comme par
exemple, la date et l'heure d'enregistrement et la valeur du point de mesure enregistrée.
• restaurer les valeurs par défaut – la touche [Refresh] permet de mettre à nouveau le graphique sur
l'échelle 1:1;
• actualiser les mesures montrées – la touche [Refresh] permet d'actualiser les données de mesure montrées dans le
graphique.
Information sur le manque de mesure périodique
Si un canal de mesure, pour n'importe quelle raison (par exemple, défaut du capteur), n'enregistre pas de valeurs de mesure,
alors cette situation se présentera dans le graphique comme une interruption dans la mesure (Fig. 3.10).
Si les mesures ne peuvent pas être exécutées pendant quelque temps (par exemple défaut dans l'approvisionnement
électrique ou l'appareil est déconnecté) alors le logiciel montrera cette situation dans le graphique en forme de deux lignes
verticales (Fig. 3.11).
Notice d'emploi

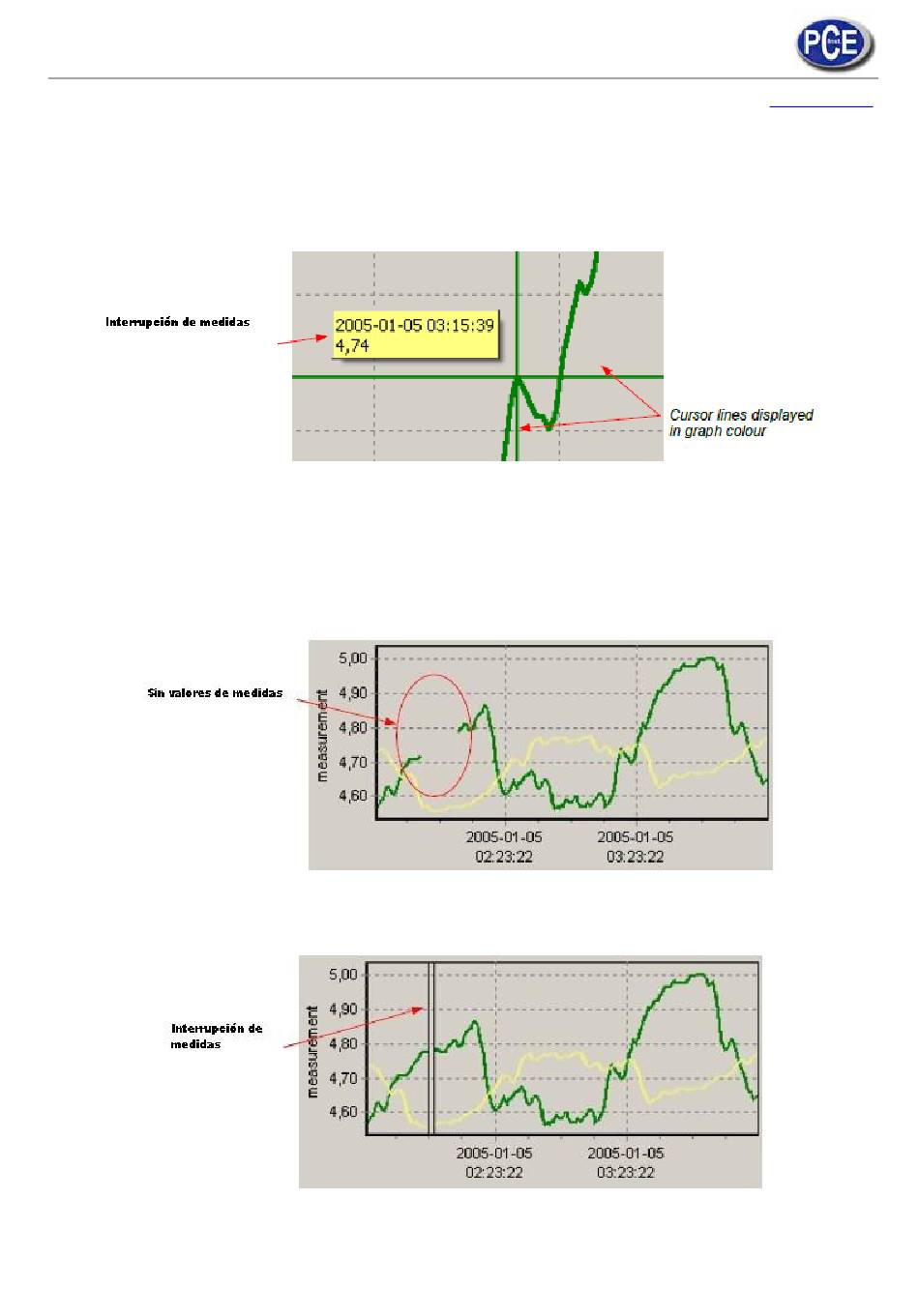

Fig. 3.9. Graphique avec un curseur spécial de suivi
Fig. 3.10. Interruption dans le graphique (par exemple défaut dans
Fig. 3.11. Lignes verticales sur le graphique – interruption de mesures
le capteur)
