"Actuel" – les résultats de mesure enregistrés plus récemment 8 (ou moins) e t les résultats de la mesure actuelle se
montreront. La valeur montrée dans la partie inférieure de l'écran (en négatif) représente le résultat de la mesure actuelle (non
enregistrée encore). Les résultats de mesure enregistrés jusqu'à ce moment (stockés dans la mémoire non volatile) pour le
canal donnée sont montrées sur la mesure actuelle.
Paramètre "Type de liste" réglé comme "actuel".
"Historique" –l'écran montera 8 résultats de mesure avant (ou moins) et 1 résultat de mesure (placé dans la partie inférieur de
l'écran, sous la ligne ) e n reg i st r és da ns le mo me n t (o u directement après lui ) défini par les paramètres "Date" et
"Heure" d a n s l e menu "Options de la liste de mesures". Les valeurs se montrent sur la ligne qui se réfère aux mesures
enregistrées avant du temps du temps défini par les paramètres "Date" et "Heure".
Paramètre "Type de liste" réglé comme "historique".
"Date", "Heure" – ces options sont disponibles lorsque le paramètre "Type de liste" a été réglé comme "historique" et il se défini
la position de la ligne horizontale (placé dans la partie inférieure de l'écran) par rapport aux résultats de mesure enregistrés
montrés dans la liste. Sur la ligne la ligne horizontale, l'écran montre les résultats de mesure enregistrés avant du temps
défini par les paramètres "Date" et "heure". Au-dessous de la ligne horizontale l'écran montre le résultat de mesure dans ce
moment (ou immédiatement après) défini par les paramètres "Date" et "Heure". Les valeurs par défaut des paramètres "Date" et
"Heure" sont la date et l'heure lorsque l'unité a été connectée la dernière fois.
7.2.2. Menu "Options de Graphique"
Ce menu contient des options qui configurent la méthode de visualisation des résultats de mesure pour le mode "Graphique":
"Échelle" – ce t te option permet d e d é fi n i r l es points de temps correspondants aux points particulaires dans l'axe
horizontal (axe temps) du graphique. Il y a 16 options disponibles:
De 0.125 secondes/point à 1 heure/point.
7.2.3. Menu "Options de la liste de canaux"
Ce menu contient des options pour configurer la méthode de visualisation des résultats de mesure pour le mode "Liste de
canaux":
"Écran" – cette option permet la sélection de la méthode de visualisation des résultats de mesure. Les suivantes possibilités
sont disponibles:
"Valeurs" – résultats de mesure montrés numériquement
"Graphiques de barres" –les résultats de mesure se montrent en forme de barres (pourcentage)
Notice d'emploi

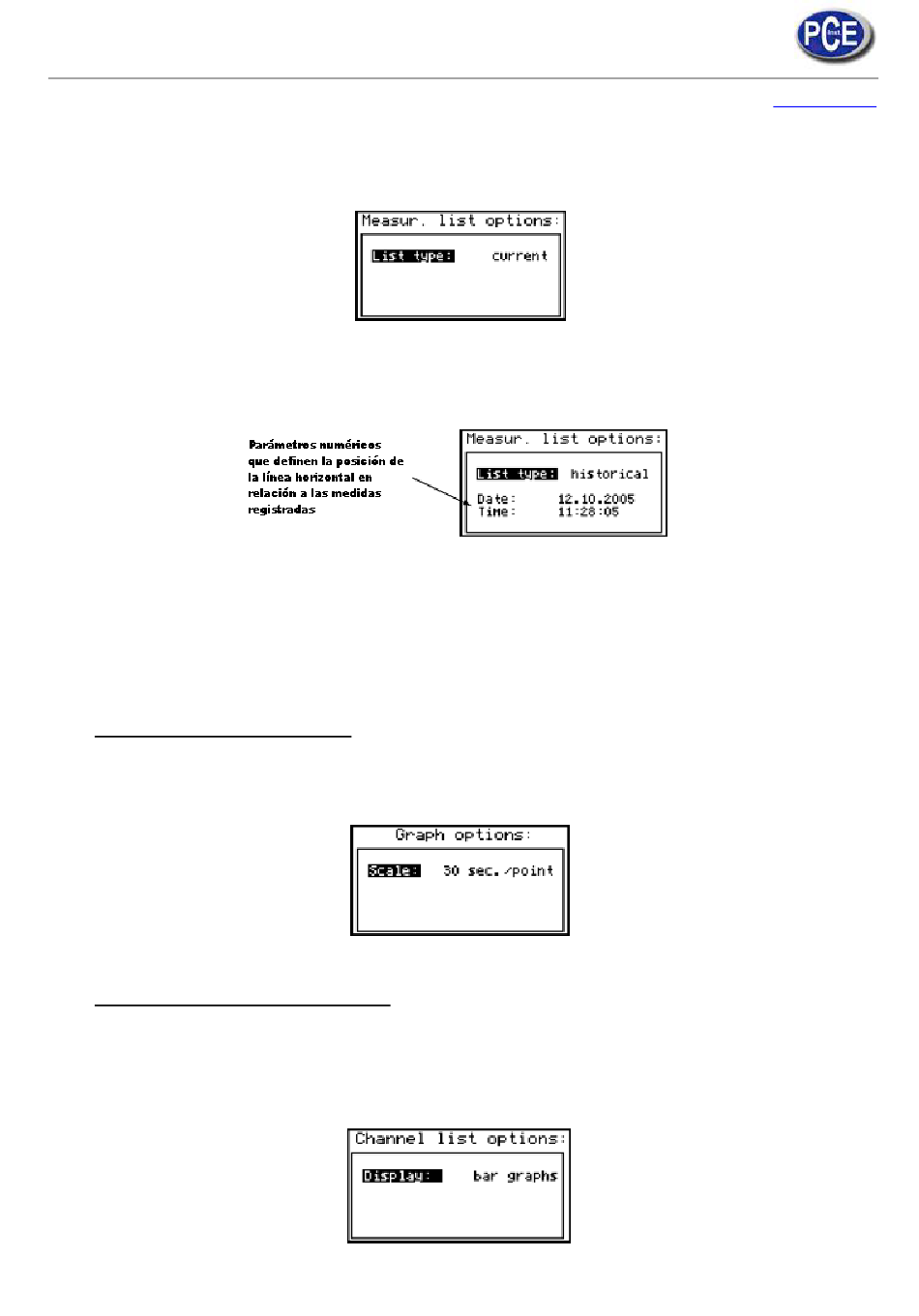

Fig. 7.9. Menu "Options de la liste de mesures".
Fig. 7.10. Menu "Options de la liste de mesures".
Fig. 7.11. Menu "Options de
graphique"
Fig. 7.12. Menu "Options de la liste de canaux"
www.pce-france.fr
31
