ControlMaster CM15
Indicateur universel de procédé
Raccordements des bornes

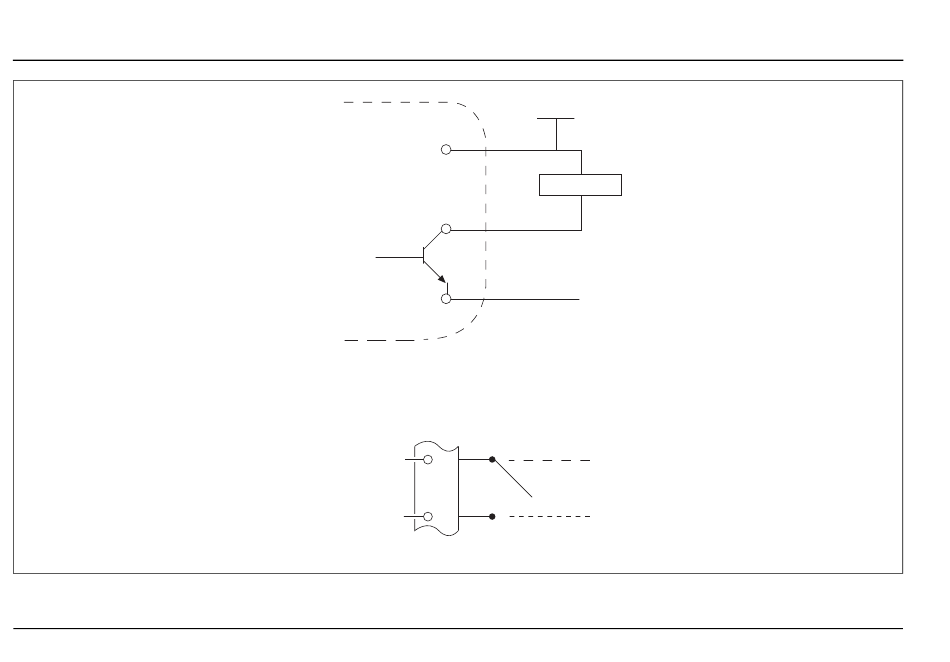

Fig. 4.10 Connexions d'entrée / sortie numérique du collecteur ouvert
16
1
/
DIN
8
sur la carte option 1
Borne 21
Borne 22 ou 23
Borne 24
Sortie numérique + externe
Entrée / Sortie numérique -
Tension externe (max. 30 V)
Sortie numérique + externe
Charge
Entrée / Sortie numérique –
CM15
Carte
option 1
Entrée numérique 24 V
21
24
Commun
+
–
IM/CM/I–FR Rev. E
4 Installation
