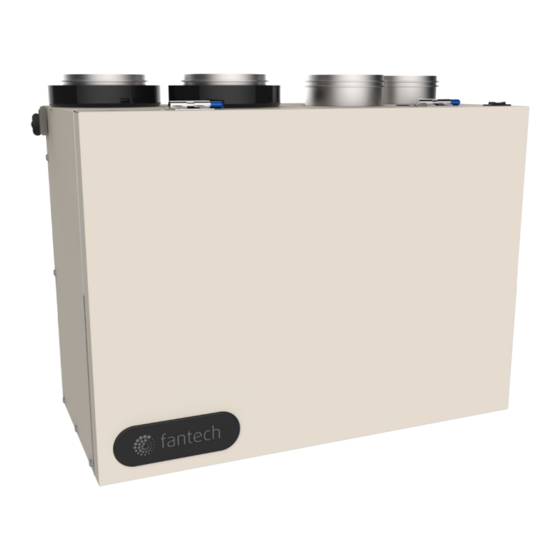

VHR 70
Heat Recovery Ventilator
Your ventilation system should be installed in conformance with the appropriate provincial requirements or, in the absence of
such requirements, with the current edition of the National Building Code, and / or ASHRAE's "Good Engineering Practices".
United States
10048 Industrial Blvd., Lenexa, KS, 66215
Tel.: 800.747.1762 • Fax: 800.487.9915
Canada
50 Kanalflakt Way, Bouctouche, NB, E4S 3M5
Tel.: 800.565.3548 • Fax: 877.747.8116
Fantech reserves the right to modify, at any time and without notice, any or all of its products' features, designs,
components and specifications to maintain their technological leadership position.
Please visit our website www.fantech.net for more detailed technical information.
Installation Manual
Item #: 426592
Rev Date: 2017-02-28
Publicité
Chapitres
Table des Matières
Dépannage
Manuels Connexes pour SystemAir fantech VHR 70
Sommaire des Matières pour SystemAir fantech VHR 70
- Page 1 Item #: 426592 Rev Date: 2017-02-28 Installation Manual VHR 70 Heat Recovery Ventilator Your ventilation system should be installed in conformance with the appropriate provincial requirements or, in the absence of such requirements, with the current edition of the National Building Code, and / or ASHRAE’s “Good Engineering Practices”. United States 10048 Industrial Blvd., Lenexa, KS, 66215 Tel.: 800.747.1762 •...
- Page 2 Note Warning/ Information Technical Practical tip Important information note PLEASE READ THIS MANUAL BEFORE INSTALLING UNIT For residential use only Before installation careful consideration must be given to how this system will operate if connected to any other piece of mechanical equipment, i.e. a forced air furnace or air handler operating at a higher static pressure.
-
Page 3: Table Des Matières
Table of content DETERMINING YOUR AIRFLOW REQUIREMENT ........... . . 4 INSTALLATION EXAMPLES Fully dedicated system . -
Page 4: Determining Your Airflow Requirement
Determining your airflow requirement Room Count Method Room classification Number of rooms CFM (L/s) CFM Required Master bedroom x 10 L/s (20 CFM) if yes add 10 L/s (20 CFM) Basement yes or no if no = 0 Bedrooms x 5 L/s (10 CFM) Living room x 5 L/s (10 CFM) Others... -
Page 5: Installation Examples
Installation examples Suggested installation for: Example only – duct configuration may differ depending on the model. • Hydronic baseboard • Infloor heating FULLY DEDICATED SYSTEM • Electric baseboard BEST FOR NEW CONSTRUCTION • Mini split heat pump Benefits: Provides the best fresh air distribution in the Stale air is drawn from key areas of the home requiring local exhaust house;... -
Page 6: Partially Dedicated System
Installation examples (Cont'd) Suggested installation for: • Central furnace (air DIRECT CONNECTION of the FRESH air to living area to the RETURN PLENUM handling unit or central air of the AIR HANDLER (Stale air drawn from key areas of home) conditioners) •... -
Page 7: Simplified Installation
Installation examples (Cont'd) Suggested installation for: • When bathroom and kitchen DIRECT CONNECTION of both the HRV SUPPLY AIR STREAM and EXHAUST AIR STREAM already have local exhaust to the FURNACE COLD AIR RETURN system • May be suitable for SIMPLIFIED INSTALLATION (GOOD) retrofitting (RETURN/RETURN METHOD) - OPTION 1... - Page 8 Installation examples (Cont'd) Suggested installation for: DIRECT CONNECTION of the HRV SUPPLY AIR STREAM to the SUPPLY AIR SIDE on the • When bathroom and FURNACE & EXHAUST AIR STREAM to the FURNACE COLD AIR RETURN kitchen already have local exhaust system SIMPLIFIED INSTALLATION (GOOD) •...
-
Page 9: Exterior Ducting Installation
EXTERIOR DUCTING INSTALLATION WEATHERHOOD LOCATION OUTSIDE CORNER INSIDE CORNER • Decide where your intake and exhaust hoods will be located. 36" (1m) 36” (1m) Locating the Intake Weatherhood • Should be located upstream (if there are prevailing winds) from the 3' (900mm) exhaust outlet. -
Page 10: Installing Ducts To / From Inside
Installing ducts to / from inside To maximize airflow in the ductwork system, all ducts should be kept short and have as few bends or elbows as possible. Forty-five degree are preferred to 90º elbows. Use “Y” tees instead of 90º elbows whenever possible. All duct joints must be fastened with screws or duct sealant and wrapped with a quality tape to prevent leakage. -
Page 11: Hrv Installation
HRV installation Location The HRV must be located in a conditioned space where it will be possible to conveniently service the unit. Typically the HRV would be located in the mechanical room or an area close to the outside wall where the weatherhoods will be mounted. -
Page 12: Installing Drain Line
INSTALLING DRAIN LINE Through normal operation and during its defrost mode, the HRV may produce some condensation. This water should flow into a nearby drain, or be taken away by a condensate pump. The HRV and all condensate lines must be installed in a space where the temperature is maintained above the freezing point. A “P”... -
Page 13: Airflow Adjustment & Balancing
Airflow adjustment & balancing Fantech's superior design and use of EBM Motors results in a steep fan curve that usually does not require balancing. Commissioning the system after installation is recommended which include confirming the proper operation of the system and how it interacts with other components within the home. -
Page 14: Low Voltage Control
Low Voltage Control Systems * Please see instruction manuals for individual controls for proper wiring and set up of control systems. CENTRAL CONTROLS These control options can only be used individually Ensure that unit is not CONTROLS FEATURES CONNECT TO plugged when connecting ECO-Touch®... -
Page 15: Electrical Connections
Electrical connections HIGH... - Page 16 Electrical connections (cont'd) ELECTRICAL Standard Accessory Control Contact Standard Furnace Interlock Wiring CONNECTION TO FURNACE THERMOSTAT TERMINALS FOUR WIRE TWO WIRE heating only FOR A FURNACE CONNECTION TO A COOLING SYSTEM: FURNACE 24-VOLT On some older thermostats, energizing TERMINAL BLOCK COOLING SYSTEM the R and G terminals at the furnace WIRE...
-
Page 17: Troubleshooting
Troubleshooting Problem Causes Solutions Air is too dry Dehumidistat control is set too low Increase the desired level of humidity. Change ventilation mode from continuous mode to standby. HRV out of balance Have contractor balance HRV airflows Air is too humid Dehumidistat control is set too high Reduce the desired level of humidity. -
Page 18: Hrv Maintenance Chart
HRV maintenance chart Limited Warranty • The Heat recovery aluminum core has a Lifetime Limited Warranty. Maintenance Required Recommended Frequency Date Maintenance Performed Check and Clean Filters Every 3 months or if • The warranty is limited to 5 years on parts and 7 years on fans from the dirty date of purchase, including parts... -
Page 19: Ventilateur Récupérateur De Chaleur
No. d'article: 426592 Date de révision: 2017-02-28 Manuel d'installation VHR 70 Ventilateur récupérateur de chaleur Votre système de ventilation doit être installé conformément aux exigences de la province où vous habitez ou, à défaut de telles exigences, conformément à l’édition actuelle du Code national du bâtiment du Canada ou aux « méthodes d’ingénierie appropriées »... -
Page 20: Information Conseil Technique Pratique
Note Avertissement/ Information Information Conseil Note importante technique pratique VEUILLEZ LIRE LE MANUEL AVANT D’INSTALLER L’APPAREIL À fin d’installation résidentielle seulement Avant de procéder à l’installation, examinez avec soin la façon dont le système fonctionnera s’il est relié à tout autre appareil mécanique, notamment une fournaise à... - Page 21 Table des matières DÉTERMINER VOS BESOINS DE VENTILATION ........... . . 22 EXEMPLES D'INSTALLATION Système entièrement spécialisé...
-
Page 22: Déterminer Vos Besoins De Ventilation
Déterminer vos besoins de ventilation Méthode compte de pièces Pi 3 /min (L/s) Liste des pièces Nombre de pièces PCM Requis x 10 L/s (20 pi 3 /min) Chambre principale 3 /min Si oui, ajoutez 10 L/s (20 pi Sous-sol oui ou no Sinon = 0 x 5 L/s (10 pi 3 /min) -
Page 23: Exemples D'installation
Exemples d'installation Installation suggérée pour: • Plinthe à eau chaude Exemple seulement – la configuration des conduits peut être différente selon le modèle. • Plancher chauffant • Plinthe électriques SYSTÈME ENTIÈREMENT SPÉCIALISÉ • Thermopompe mural bibloc (NOUVELLE CONSTRUCTION) Avantages: Fourni la meilleure répartition de l’air frais dans la maison;... -
Page 24: Exemples D'installation (Suite)
Exemples d'installation (suite) Installation suggérée pour: • Fournaise centrale (unité RACCORDEMENT DIRECT du FLUX D’AIR D’APPROVISIONNEMENT à la BOUCHE DE REPRISE de traitement d’air, air D’AIR DE LA FOURNAISE climatisé central) (L’air vicié est aspiré à partir des endroits clés de la maison.) •... -
Page 25: Installation Simplifiée
Exemples d'installation (Suite) Installation suggérée pour: • Lorsque la salle de bain RACCORDEMENT DIRECT du FLUX D’AIR D’APPROVISIONNEMENT et du FLUX D’AIR ÉVACUÉ et la cuisine ont déjà un DU VRC à la BOUCHE D’AIR DE LA FOURNAISE système d’échappement •... -
Page 26: Exemple D'installation (Suite)
Exemple d'installation (suite) Installation suggérée pour: • Lorsque la salle de bain RACCORDEMENT DIRECT du FLUX D’AIR D’APPROVISIONNEMENT du VRC à la BOUCHE DE et la cuisine ont déjà un REPRISE D’AIR DE LA FOURNAISE système d’échappement • Peut convenir pour la INSTALLATION SIMPLIFIÉE (BONNE) modernisation OPTION 2... -
Page 27: Installation Des Conduits Extérieurs
INSTALLATION DES CONDUITS EXTÉRIEURS EMPLACEMENT DES HOTTES Coin extéreur Coin intérieur OUTSIDE CORNER INSIDE CORNER • Décidez de l’emplacement des hottes d’aspiration et d’évacuation. 36po (1m) 36po (1m) 36" (1m) 36” (1m) Emplacement de la hotte d’aspiration • Doit être située en amont de la sortie d’évacuation (en présence de vents 3pi (900 mm) dominants). -
Page 28: Installation Des Conduits Intérieurs
Installation des conduits intérieurs Pour maximiser le débit d'air dans le réseau de conduits, assurez-vous que tous les conduits sont le plus court et le plus droit possible. Il serait préférable d'utiliser des coudes de 45 degrés plutôt que des coudes de 90 degrés. Dans la mesure du possible, utilisez des raccords en Y plutôt que des coudes de 90 degrés. -
Page 29: Installation Du Vrc
Installation du VRC Emplacement Le VRC doit être situé dans un endroit chauffé où il sera possible d’en effectuer l'entretient convenablement. Généralement, le VRC doit être situé dans la chambre des appareils mécaniques ou à proximité. S’il n’y a pas de sous-sol ou si le sous-sol ne convient pas, il est possible d’installer l’appareil dans la lingerie ou dans la buanderie. -
Page 30: Installation Du Tuyau D'écoulement
INSTALLATION DU TUYAU D'ÉCOULEMENT En mode normal ainsi qu’au cours du cycle de dégivrage, le VRC peut produire de la condensation. L’eau de condensation doit d’écouler vers le drain avoisinant ou être aspirée par une pompe à condensat. Le VRC et toutes les canalisations de condensats doivent être installés dans un endroit où la température ambiante est maintenue au-dessus du point de congélation. -
Page 31: Équilibrage Du Débit D'air
Équilibrage du débit d'air Grâce à la conception supérieure des produits de Fantech et à l'utilisation de moteurs EBM, l'inclinaison des pâles très prononcée résultante signifie qu'il n'est pas nécessaire d'équilibrer le débit d'air. Il est recommandé de mettre l'appareil en service après l'installation pour vérifier son fonctionnement et évaluer son interaction avec les autres appareils de la maison. -
Page 32: Système De Contrôle À Basse Tension
Système de contrôle à basse tension * Veuillez voir les instructions individuelles des contrôles pour le câblage et la mise en pièce appropriée. – CONTRÔLES CENTRALS Ces options de contrôle peuvent seulement être utilisé individuellement CONTRÔLE CARACTÉRISTIQUES CONNEXION À Assurez-vous que ECO-Touch®... -
Page 33: Schémas Électriques
Schémas électroniques HIGH... - Page 34 Schémas électroniques (suite) CONNEXION ÉLECTRIQUE Câblage de verrouillage de la fournaise standard Contact de commande des accessoires standard À UNE FOURNAISE BORNES DU THERMOSTAT QUATRE FIL DEUX FILS chauffage seulement CARTE ÉLECTRONIQUE DU VRC DANS LE CAS D’UNE FOURNAISE RACCORDÉE À...
-
Page 35: Dépannage
Dépannage Problème Causes Solutions L’air est trop sec – Le déshumidistat est réglé trop bas – Augmentez le niveau voulu d’humidité. Faites passer le mode de ventilation de « continu » à « attente ». – Le VRC est déséquilibré –... -
Page 36: Tableau D'entretien
Tableau d'entretien du VRC La meilleure garantie limitée sur le marché Entretien requis Fréquence recommandée Date de l'entretien • La meilleure garantie limitée sur le marché. Vérifiez et nettoyez les à chaque 3 mois, ou s'ils • Le noyau récupérateur de chaleur en filtres sont sales aluminium bénéfice d'une garantie à... -
Page 37: Liste Des Composantes
Parts list • Liste des composantes VHR70 BOM # Description (91687) Motor, R2E 133 Radical replacement kit 420307 Electrostatic Filters Kit 8” x 8.3” 405116 Heat Recovery Cell 409933 Wing Screw 10-32 412070 Capacitors 5uF 410220 Kit,PCB Replacement,Board,AC* 422677 Door Switch 410867 Auto-Transformer 411963... - Page 38 NOTES...
- Page 39 NOTES...
- Page 40 Fantech reserves the right to make technical changes. Fantech se réserve le droit de faire des changements tech- For updated documentation please refer to www.fantech.net niques. Pour de la documentation à jour, s'il vous plaît se référer au www.fantech.net Fantech®...
