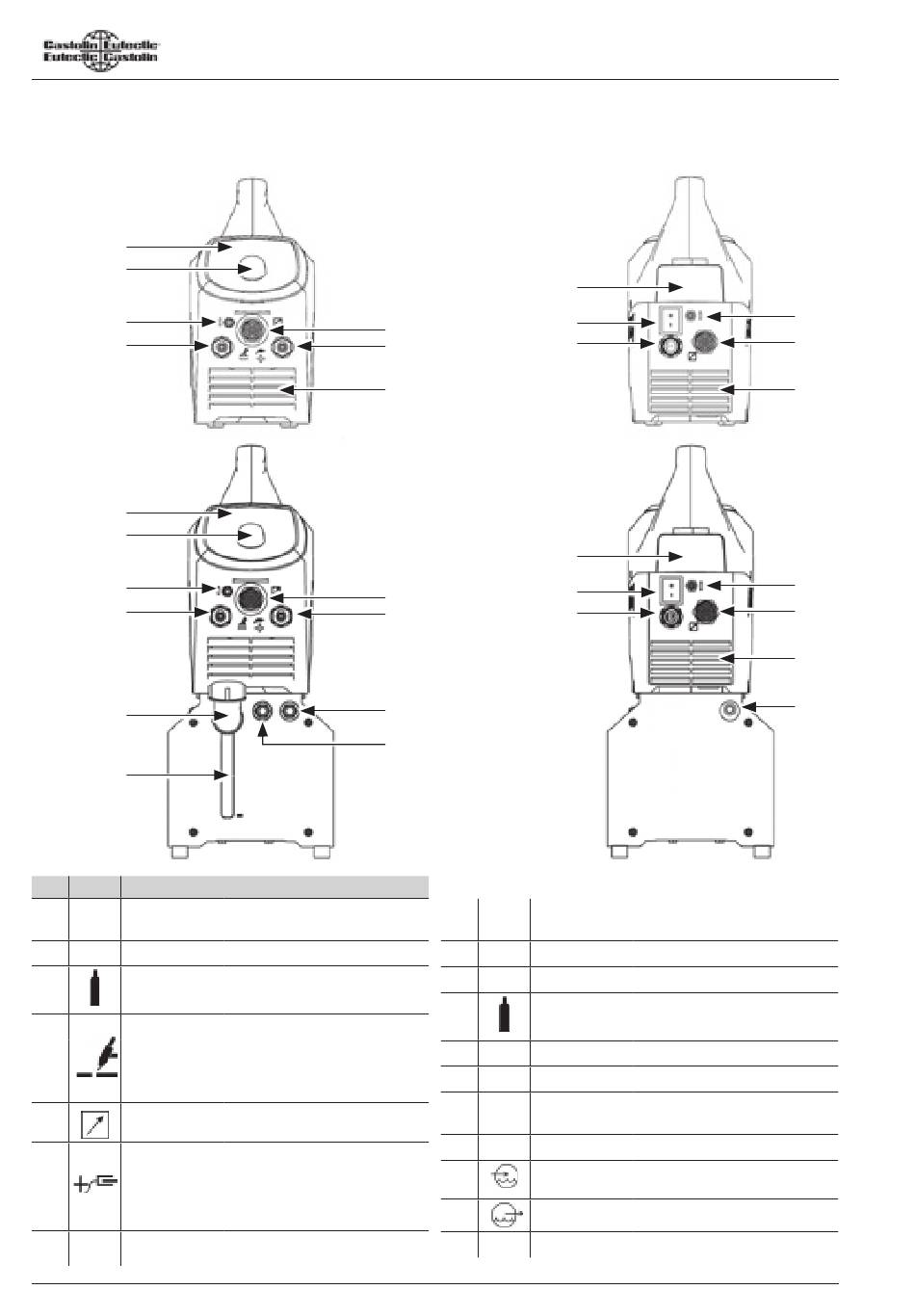

Description de la machine

1
2
3
4
1
2
3
4
14
15
N° Symb. Fonction / Description
1 Pupitre de commande - Voir « Description
des éléments de commande »
2 Molette-poussoir du pupitre de commande
3 Raccord de gaz protecteur -
Chalumeau TIG
4 Prise électrique « Moins »
TIG :
Électrode :
5 Prise pour brûleur / Télécommande
6 Prise électrique « Plus »
TIG :
Électrode :
7 Admission d'air froid
4
Sans refroidisseur d'eau
Vue de face
5
6
7
Avec unité de refroidissement par eau en option
Vue de face
5
6
16
17
Chalumeau TIG
Support de pièce à usiner
ou d'électrode
Chalumeau TIG
Support de pièce à usiner
ou d'électrode
Casto TIG
Vue de derrière
8
9
10
Casto TIG
Vue de derrière
8
9
10
8 Tiroir - Pour le rangement des électrodes,
des buses à gaz, etc.
9 Interrupteur principal - Marche/Arrêt
10 Cordon d'alimentation
11 Prise d'alimentation en gaz protecteur -
Bouteille de gaz protecteur
12 Unité de refroidissement par eau - en option
13 Sortie d'air froid
14 Admission de réfrigérant pour le
remplissage de réfrigérant
15 Regard de niveau de réfrigérant
16 Raccord retour de réfrigérant (rouge)
17 Raccord aller de réfrigérant (bleu)
18 Fusible du refroidisseur d'eau
11
12
13
11
12
13
18
