Montage de la bobine de fil
- Interrupteur de réseau
- Ouvrir la partie latérale gauche de la source de courant ou
de la couverture de la bobine de l'avance de fil
- Monter la bobine de fil du bon côté sur le porte-bobine
- Faire encliqueter le boulon d'arrêt dans l'ouverture prévue
sur le corps de la bobine
- Régler l'effet de freinage moyennant la vis de tension
- Refermer la couverture de la bobine de fil ou la partie
latérale respectivement
Note! Régler le frein de telle manière que la bobine de fil ne
continue pas à tourner après la fin du soudage - il faut toutefois
éviter tout serrage excessif de la vis de tension pour ne pas
surcharger le moteur.
Introduction du fil-électrode
- Interrupteur de réseau
- Ouvrir la partie latérale gauche de la source de courant ou
de l'enveloppe de boîtier de l'avance de fil
- Faire pivoter vers avant le dispositif tendeur
- Plier vers le haut le levier d'appui
- Pousser le fil-électrode à travers le tube d'entrée
galet d'entraînement
5 cm dans le tuyau d'entrée de la torche de soudage
- Rabattre le levier d'appui
- Faire pivoter le dispositif tendeur
verticale
- Régler la pression d'appui moyennant l' écrou tendeur
Note! Régler la pression d'appui de telle manière que le fil-
électrode ne soit pas déformé, mais le transport de fil soit
assuré sans problèmes.
- Étendre le faisceau de câbles de la torche en ligne droite
- Enlever la buse de gaz de la torche
- Dévisser le tube-contact
- Enficher la fiche de réseau
- Mettre l'interrupteur de réseau
Attention! Pendant l'introduction de fil il faut que la
torche ne soit pas dirigée vers le corps.
- Régler une valeur entre 5-10 m/min moyennant le régula-
teur de la vitesse de fil
- Mettre le sélecteur du mode de fonctionnement
position d'introduction de fil
- Appuyer sur la gâchette du pistolet
- Le fil de soudage est introduit sans gaz et courant dans le
faisceau de câbles
- Appuyer sur la gâchette du pistolet pour terminer
l'introduction de fil
Note! Après avoir lâché la gâchette du pistolet la bobine de fil
ne devrait plus tourner. Si nécessaire, il faut rajuster le frein.
- Visser le tube-contact
- Monter la buse de gaz
- Monter la partie latérale gauche de la source de courant ou
de l'enveloppe de boîtier de l'avance de fil
- Mettre l'interrupteur de réseau
en position "O"
en position "O"
de l'entraînement à 2 galets environ
dans une position
dans la position "I"
en position "O"

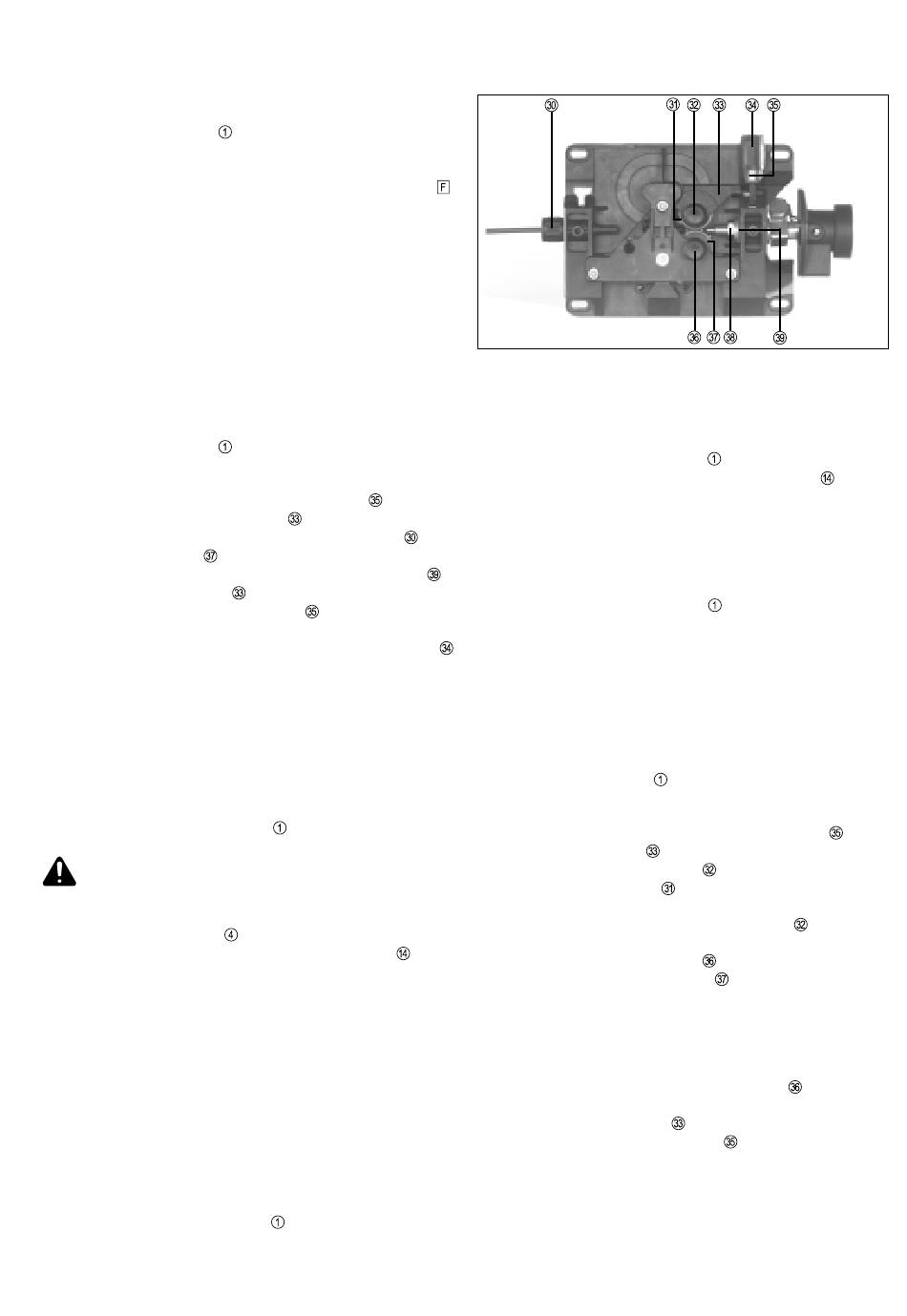

Fig.19
Entraînement à 2 galets
Réglage de la quantité de gaz de protection
- Enficher la fiche de réseau
- Mettre l'interrupteur de réseau
- Mettre le sélecteur du mode de fonctionnement
position de vérification de gaz
- Appuyer sur la gâchette du pistolet et la maintenir appuyée
- Tourner la vis de réglage sur la face inférieure du détendeur
et le
de pression jusqu'à ce que le manomètre indique la
quantité de gaz de protection désirée
- Lâcher la gâchette du pistolet
- Mettre l'interrupteur de réseau
- Débrancher la fiche de réseau
Changer les galets d'avance de fil
Afin d'assurer une avance optimale du fil-électrode les galets
d'avance de fil doivent être adaptés au diamètre et à l'alliage
du fil à souder.
- Interrupteur de réseau
- Ouvrir la partie latérale gauche de la source de courant ou
la couverture du boîtier de l'avance de fil
- Faire pivoter vers avant les dispositifs tendeurs
- Plier le levier d'appui
- Retirer l'essieu embrochable
- Enlever le galet d'appui
- Monter le nouveau galet d'appui
- Introduire de nouveau l'essieu embrochable
fixation de l'essieu embrochable doit encliqueter
sur la
- Retirer l'essieu embrochable
- Enlever le galet d'entraînement
- Monter le nouveau galet d'entraînement
Note! Monter les galets d'appui et d'entraînement de telle
manière que la désignation du diamètre de fil soit lisible.
- Monter de nouveau l'essieu embrochable
fixation de l'essieu embrochable doit encliqueter
- Rabattre le levier d'appui
- Faire pivoter le dispositif tendeur
cale
- Monter la partie latérale gauche de la source de courant ou
la couverture du boîtier de l'avance de fil respectivement
12
dans la position "I"
dans la position "0"
dans la position "O"
vers le haut
- l'arrêt de
- l'arrêt de
dans la position verti-
dans la
