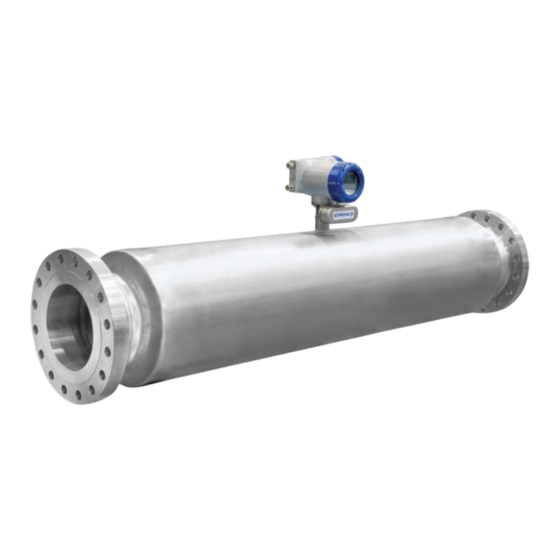

OPTIMASS 2000
OPTIMASS 2000
OPTIMASS 2000
OPTIMASS 2000
Capteur de mesure de débit-masse pour gros volumes
•
Grand diamètre pour la mesure de gros volumes et les transactions
commerciales de liquides et de gaz
•
Tube de mesure en acier inox (conforme aux normes NACE)
•
Option Super Duplex offrant une pression de service maximale de 180 barg
La présente documentation n'est complète que si elle est utilisée avec la
documentation concernant le convertisseur de mesure.
© KROHNE 12/2010 - 4000735702 - TD OPTIMASS 2000 R04 fr
Notice technique
Notice technique
Notice technique
Notice technique
Publicité
Table des Matières
Manuels Connexes pour KROHNE OPTIMASS 2000
Sommaire des Matières pour KROHNE OPTIMASS 2000
- Page 1 Option Super Duplex offrant une pression de service maximale de 180 barg La présente documentation n'est complète que si elle est utilisée avec la documentation concernant le convertisseur de mesure. © KROHNE 12/2010 - 4000735702 - TD OPTIMASS 2000 R04 fr...
-
Page 2: Table Des Matières
2.4.3 Version avec enveloppe de réchauffage ................23 2.4.4 Purge en option........................24 3 Montage 3.1 Fonction de l'appareil..................... 25 3.2 Restrictions de montage ....................25 3.2.1 Principes généraux de montage................... 25 3.2.2 Protection solaire........................27 www.krohne.com 12/2010 - 4000735702 - TD OPTIMASS 2000 R04 fr... -
Page 3: Avantages Particuliers
180 barg. D'un haut niveau de performance, l'OPTIMASS 2000 convient à la mesure de gros volumes de pétrole et de gaz tout comme de produits tels que du sirop, de la mélasse et des substances chimiques brutes. -
Page 4: Caractéristiques
• Agroalimentaire & Boissons • Produits pharmaceutiques • Eau fraîche Applications • Chargement/déchargement en vrac • Transactions commerciales en volume et masse • Gros volumes • Applications de mesure sur réseaux de pipelines www.krohne.com 12/2010 - 4000735702 - TD OPTIMASS 2000 R04 fr... -
Page 5: Caractéristiques Et Options
• Permet la vidange sûre de produits chimiques dangereux. • Peut aussi être utilisée pour la détection prématurée d'une défaillance du tube de mesure en cas de mesure de produits chimiques hautement toxiques. 12/2010 - 4000735702 - TD OPTIMASS 2000 R04 fr www.krohne.com... -
Page 6: Combinaisons De Capteur / Convertisseur De Mesure
2 et deux capteurs (3 et 4) positionnés de part et d'autre de la bobine excitatrice. Capteur sous tension 1 Tubes de mesure 2 Sens d'oscillation 3 Onde sinusoïdale www.krohne.com 12/2010 - 4000735702 - TD OPTIMASS 2000 R04 fr... - Page 7 Ce déphasage est directement proportionnel au débit-masse. La masse volumique est déterminée par évaluation de la fréquence d'oscillation et la température est mesurée à l'aide d'une sonde Pt500. 12/2010 - 4000735702 - TD OPTIMASS 2000 R04 fr www.krohne.com...
-
Page 8: Caractéristiques Techniques
0,0002 % du débit maxi par 1 bar . / 0,0000014 % du débit maxi par 1 psig Densité Densité Densité Densité Echelle de mesure 400...3000 kg/m / 25...187 lbs/ft www.krohne.com 12/2010 - 4000735702 - TD OPTIMASS 2000 R04 fr... -
Page 9: Conditions De Service
Influence d'une variation de la température de process sur le point zéro du capteur Influence d'une variation de la température de process sur le point zéro du capteur Acier inox 0,0004% par 1°C / 0,000022% par 1°F 12/2010 - 4000735702 - TD OPTIMASS 2000 R04 fr www.krohne.com... -
Page 10: Matériaux
Tri-clamp DIN 32676 DN100 Tri-clamp ISO 2852 4" DIN 11864-2 Forme A DN100 Filetage mâle DIN 11851 DN100 Filetage mâle SMS 4" Filetage mâle IDF/ISS 4" Filetage mâle RJT 4" www.krohne.com 12/2010 - 4000735702 - TD OPTIMASS 2000 R04 fr... -
Page 11: Raccordements Électriques
II 2 G Ex ib IIC T6…T1 II 2 D Ex ibD 21 T165 °C 1 Lorsque cette option est commandée, le matériau du tube électronique est UNS J92205 (1.4470) 12/2010 - 4000735702 - TD OPTIMASS 2000 R04 fr www.krohne.com... -
Page 12: Températures Limites Pour Atex (Selon 94/9/Ce)
60kN 50kN 50kN 115 barg 130 barg Raccords hygiéniques (tous les raccordements) Raccords hygiéniques (tous les raccordements) Raccords hygiéniques (tous les raccordements) Raccords hygiéniques (tous les raccordements) 130°C 10 barg www.krohne.com 12/2010 - 4000735702 - TD OPTIMASS 2000 R04 fr... -
Page 13: Incertitude De Mesure
L'incertitude de mesure est définie comme l'erreur de mesure due à l'effet combiné de l'incertitude de mesure appareil et de la stabilité du zéro. Conditions de référence Produit Température +20°C / +68°F Pression de service 1 barg / 14,5 psig 12/2010 - 4000735702 - TD OPTIMASS 2000 R04 fr www.krohne.com... -
Page 14: Guide Pour Pression De Service Maximale
Déclassement linéaire de l'enceinte de confinement certifiée DESP Matériau du cylindre -45°C 20°C 130°C extérieur 304 / L ou 316 / L 40 barg 40 barg 32 barg UNS S31803 150 barg 150 barg 100 barg www.krohne.com 12/2010 - 4000735702 - TD OPTIMASS 2000 R04 fr... -
Page 15: Déclassement Linéaire De L'enceinte De Confinement Certifiée Desp
SUIVANT LAQUELLE EST LA PLUS BASSE ! SUIVANT LAQUELLE EST LA PLUS BASSE ! • Le fabricant recommande de remplacer les joints à intervalles réguliers. Ceci permettra de maintenir l'intégrité hygiénique du raccordement. 12/2010 - 4000735702 - TD OPTIMASS 2000 R04 fr www.krohne.com... -
Page 16: Dimensions Et Poids
441,4 Poids [lbs] S100 S150 S250 Aluminium (compact) Acier inox (compact) Aluminium (séparé) Acier inox (séparé) Pour les poids de débitmètre avec des classements de bride différents, contactez le fabricant. www.krohne.com 12/2010 - 4000735702 - TD OPTIMASS 2000 R04 fr... -
Page 17: Brides De Raccordement
DN250 1960 DN300 1960 PN40 PN40 PN40 PN40 DN100 1310 DN150 1330 1621 DN200 1647 DN250 2030 DN300 2050 PN63 PN63 PN63 PN63 DN100 1336 DN150 1370 1661 DN200 1691 12/2010 - 4000735702 - TD OPTIMASS 2000 R04 fr www.krohne.com... - Page 18 ASME 900 ASME 900 ASME 900 ASME 900 4" 1422 6" 1474 1765 8" 1809 10" 2202 12" 2234 ASME 1500 ASME 1500 ASME 1500 ASME 1500 4" 1442 6" 1554 www.krohne.com 12/2010 - 4000735702 - TD OPTIMASS 2000 R04 fr...
- Page 19 81,5 PN100 PN100 PN100 PN100 DN100 53,9 DN150 55,5 66,6 DN200 68,3 DN250 83,5 DN300 85,9 PN160 PN160 PN160 PN160 DN100 54,3 DN150 56,5 DN200 68,9 DN250 83,9 DN300 85,4 12/2010 - 4000735702 - TD OPTIMASS 2000 R04 fr www.krohne.com...
- Page 20 4" 56,8 6" 61,2 8" 75,3 10" 94,5 12" 94,5 JIS 10K JIS 10K JIS 10K JIS 10K 100A 52,5 JIS 20K JIS 20K JIS 20K JIS 20K 100A 52,5 www.krohne.com 12/2010 - 4000735702 - TD OPTIMASS 2000 R04 fr...
-
Page 21: Versions Sanitaires
Tri-clamp ISO 2852 Tri-clamp ISO 2852 Tri-clamp ISO 2852 Tri-clamp ISO 2852 4" DIN 11864-2 forme A DIN 11864-2 forme A DIN 11864-2 forme A DIN 11864-2 forme A DN100 12/2010 - 4000735702 - TD OPTIMASS 2000 R04 fr www.krohne.com... -
Page 22: Raccords Hygiéniques: Versions Adaptateurs (Filetés Mâles)
Filetage mâle SMS 4" 48,7 Filetage mâle IDF/ISS Filetage mâle IDF/ISS Filetage mâle IDF/ISS Filetage mâle IDF/ISS 4" Filetage mâle RJT Filetage mâle RJT Filetage mâle RJT Filetage mâle RJT 4" 48,6 www.krohne.com 12/2010 - 4000735702 - TD OPTIMASS 2000 R04 fr... -
Page 23: Version Avec Enveloppe De Réchauffage
Dimensions [pouces] S100 S150 S250 Taille du raccord de 1" (NPTF) réchauffage 10 ±0,1 14 ±0,1 17,5 ±0,06 7 ±0,08 9 ±0,08 8,2 ±0,08 1,1 ±0,08 1,1 ±0,08 0,25 ±0,08 12/2010 - 4000735702 - TD OPTIMASS 2000 R04 fr www.krohne.com... -
Page 24: Purge En Option
2.4.4 Purge en option Dimensions [mm] S100 S150 S250 70 ±1,0 100 ±1,0 70 ±1,0 100 ±1,0 Dimensions [pouces] S100 S150 S250 2,75 ±0,04 4,0 ±0,04 2,75 ±0,04 4,0 ±0,04 www.krohne.com 12/2010 - 4000735702 - TD OPTIMASS 2000 R04 fr... -
Page 25: Montage
• Les capteurs sont insensibles aux couplages parasites et peuvent être montés en série ou en parallèle. • Eviter de monter le capteur au point le plus élevé de la conduite car de l'air ou du gaz pourrait s'y accumuler et fausser la mesure. 12/2010 - 4000735702 - TD OPTIMASS 2000 R04 fr www.krohne.com... -
Page 26: Positions De Montage
6 Eviter de monter le capteur sur une conduite verticale à sens d'écoulement descendant. Ceci peut provoquer un dégazage du produit. Si un tel montage du capteur est nécessaire, installer un obturateur ou une vanne de régulation en aval pour as- surer une contre-pression. www.krohne.com 12/2010 - 4000735702 - TD OPTIMASS 2000 R04 fr... -
Page 27: Calibrage Du Zéro
2 S'il n'est pas possible d'interrompre l'écoulement du produit à mesurer, installer un bypass pour le calibrage du zéro. 3.2.2 Protection solaire Le débitmètre DOIT être protégé du rayonnement solaire direct. 1 Montage horizontal 2 Montage vertical 12/2010 - 4000735702 - TD OPTIMASS 2000 R04 fr www.krohne.com... - Page 28 Systèmes de mesure pour pétroliers de haute mer Siège social KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 D-47058 Duisburg (Allemagne) Tél. :+49 (0)203 301 0 Fax:+49 (0)203 301 10389 info@krohne.de Consultez notre site Internet pour la liste des contacts KROHNE : www.krohne.com...
