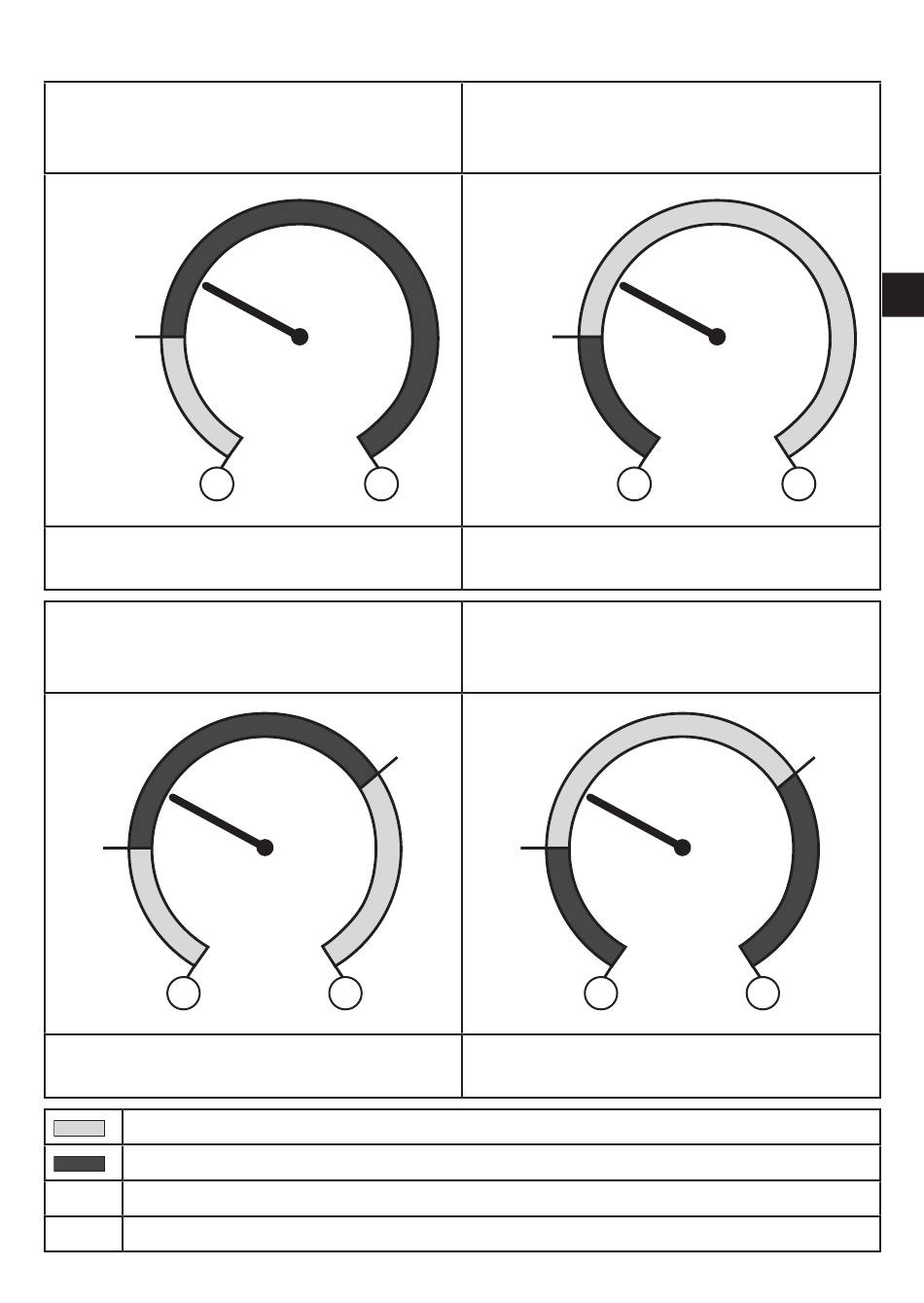

9.4.9 Représentation graphique du changement de couleur de l'affichage
Changement de couleur de l'affichage
avec le paramètre [r1ou] / [r2ou], mode
fonction hystérésis
OUT1/
OUT2
1
Valeur mesurée > seuil de commutation
OUT1/OUT2 ; affichage = rouge
Changement de couleur de l'affichage
avec le paramètre [r1ou] / [r2ou], mode
fonction fenêtre
FL1/
FL2
1
Valeur mesurée entre FL1/FL2 et FH1/FH2 ;
affichage = rouge
Changement de couleur de l'affichage vert
Changement de couleur de l'affichage rouge
1 Valeur initiale de l'étendue de mesure
2 Valeur finale de l'étendue de mesure
Changement de couleur de l'affichage
avec le paramètre [G1ou] / [G2ou], mode
fonction hystérésis
OUT1/
OUT2
2
Valeur mesurée > seuil de commutation
OUT1/OUT2 ; affichage = vert
Changement de couleur de l'affichage
avec le paramètre [G1ou] / [G2ou], mode
fonction fenêtre
FH1/
FH2
FL1/
FL2
2
Valeur mesurée entre FL1/FL2 et FH1/FH2 ;
affichage = vert
1
1 2
FR
2
FH1/
FH2
