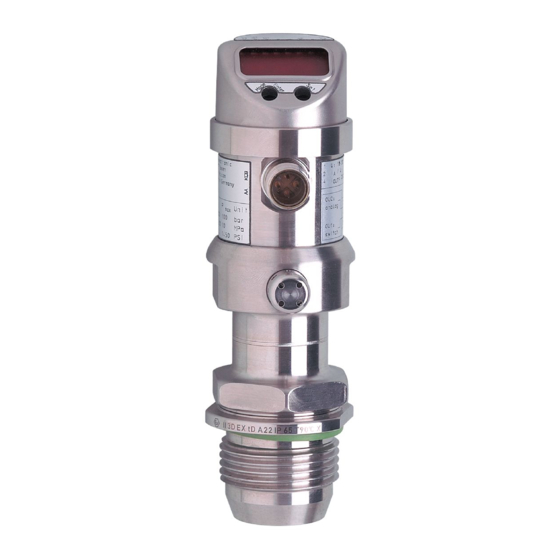

Capteur de pression électronique

Publicité

Liens rapides

Notice utilisateurs
Capteur de pression électronique
PI00xA
FR

Publicité

Table des Matières
loading

Sommaire des Matières pour IFM PI00 A Serie

  • Page 1 Notice utilisateurs Capteur de pression électronique PI00xA...
  • Page 2: Table Des Matières

    Contenu 1 Remarque préliminaire �����������������������������������������������������������������������������������������3 1� Symboles utilisés ����������������������������������������������������������������������������������������������3 2 Consignes de sécurité ������������������������������������������������������������������������������������������3 3 Fonctionnement et caractéristiques����������������������������������������������������������������������4 3�1 Applications ����������������������������������������������������������������������������������������������������4 4 Fonction ����������������������������������������������������������������������������������������������������������������4 4�1 Traitement du signaux mesurés ���������������������������������������������������������������������4 4�2 Contrôle de pression / fonction de commutation ��������������������������������������������4 4�3 Contrôle de pression / fonction analogique ����������������������������������������������������5 4�4 Fonction de diagnostic �����������������������������������������������������������������������������������7 5 Montage����������������������������������������������������������������������������������������������������������������8 6 Raccordement électrique������������������������������������������������������������������������������������10...
  • Page 3: Remarque Préliminaire

    10 Fonctionnement ������������������������������������������������������������������������������������������������19 10�1 Lecture des valeurs paramétrées ���������������������������������������������������������������19 10�2 Indication de défauts ����������������������������������������������������������������������������������19 10�3 Nettoyage du couvercle du système de filtrage �����������������������������������������20 11 Dimensions �������������������������������������������������������������������������������������������������������21 12 Données techniques �����������������������������������������������������������������������������������������22 12�1 Plages de réglage ��������������������������������������������������������������������������������������24 13 Réglages usine �������������������������������������������������������������������������������������������������25 1 Remarque préliminaire 1.
  • Page 4: Fonctionnement Et Caractéristiques

    3 Fonctionnement et caractéristiques L‘appareil surveille la pression du système des installations� 3.1 Applications Type de pression : pression relative� No de Surpression Pression Etendue de mesure commande admissible d’éclatement PI003A -1���25 -14,4���362,7 1 450 5 070 mbar PI008A -12,4���250 -0,18���3,62 PI009A -1 000���1 000...
  • Page 5: 4�3 Contrôle De Pression / Fonction Analogique

    • Fonction hystérésis / normalement fermé : [OU1] = [Hnc] (→ fig. 1). D’abord le seuil de commutation (SP1) est réglé, ensuite à la différence souhai- tée le seuil de déclenchement (rP1)� • Fonction fenêtre / normalement ouvert : [OU1] = [Fno] (→ fig. 2). •...
  • Page 6 Sortie courant Réglages usine Etendue de mesure mise à l’échelle I [mA] I [mA] P = pression du système, MAW = valeur initiale de l’étendue de mesure ; MEW = valeur finale de l’étendue de mesure : [OU2] = [I]; : [OU2] = [InEG] Dans l’étendue de mesure réglée le signal de sortie est entre 4 et 20 mA ([OU2] = [I]) ou entre 20 et 4 mA ([OU2] = [InEG])�...
  • Page 7: 4�4 Fonction De Diagnostic

    Sortie tension Réglages usine Etendue de mesure mise à l’échelle U [V] U [V] P = pression du système, MAW = valeur initiale de l’étendue de mesure ; MEW = valeur finale de l’étendue de mesure : [OU2] = [U]; : [OU2] = [UnEG] Dans l’étendue de mesure réglée le signal de sortie est entre 0 et 10 V ([OU2] = [U]) ou entre 10 et 0 V ([OU2] = [UnEG])�...
  • Page 8: Montage

    5 Montage Avant de monter / démonter le capteur, s‘assurer que la pression n‘est pas appliquée au circuit� Attention : L‘affichage « 0% » ne veut pas dire que le circuit n‘est pas sous pression� Une installation horizontale est recommandée en cas de hautes températures du fluide�...
  • Page 9 Montage ► Visser l'appareil dans l'adaptateur (A) à la main (fig� 1)� Eviter des influences mécaniques sur les zones d'étanchéité� ► Serrer le capteur et l’adaptateur dans un dispositif de serrage (B) (fig� 2)� Ne serrer le dispositif de serrage que légèrement pour éviter que l'adaptateur se déforme�...
  • Page 10: Raccordement Électrique

    • sortie diagnostic si [OU1] = [dESI] Broche 2 (OUT2) • sortie analogique surveillance de pression Couleurs des fils conducteurs des connecteurs femelles ifm : 1 = BN (brun), 2 = WH (blanc), 3 = BU (bleu), 4 = BK (noir)
  • Page 11: Eléments De Service Et D'indication

    7 Eléments de service et d’indication 3 4 5 6 Mode/Enter 1 - 8: LEDs d’indication - LED 1 à LED 6 = pression du système en unité de mesure indiquée sur l‘étiquette� Pour des appareils avec 4 unités de mesure réglables les LED 5 et 6 ne sont pas utilisées�...
  • Page 12: Menu

    8 Menu 8.1 Structure du menu...
  • Page 13: 8�2 Explication Du Menu

    8.2 Explication du menu SP1/rP1 Valeur limite supérieure / inférieure pour la pression du système auquel la sortie OUT1 change son état de commutation� Fonction de commutation pour OUT1 : • Signal de commutation pour les valeurs limites de pression: fonction hystérésis [H ��] ou fonction fenêtre [F ��], en normalement ouvert [�...
  • Page 14: Paramétrage

    9 Paramétrage Pendant le paramétrage l’appareil reste en mode de fonctionnement� Il continue à exécuter ses fonctions de surveillance avec les paramètres précédents jusqu’à ce que le paramétrage soit validé� 9.1 Paramétrage en général Chaque paramétrage se fait en 3 étapes : Sélectionner le paramètre ►...
  • Page 15 ► Appuyer brièvement sur [Mode/En- ter]� Livraison par ifm electronic : sans restric- tion d‘accès� • Verrouiller / déverrouiller L’appareil peut être verrouillé électroniquement afin d’éviter une fausse pro- grammation non intentionnelle�...
  • Page 16: 9�2 Configuration De L'affichage (Optionnel)

    9.2 Configuration de l’affichage (optionnel) ► Sélectionner [Uni] et déterminer l’unité de mesure : - [bAr], [mbAr], - [MPA], [kPA], - [PSI], - [InHO] (seulement PI008A, PI009A), - [mWS] (seulement PI009A), - [mmWS] (seulement PI008A)� ► Sélectionner [SELd] et déterminer le type d’affichage : - [P]: pression du système en l’unité...
  • Page 17: 9�3�2 Réglage Des Seuils De Commutation

    9.3.2 Réglage des seuils de commutation ► Sélectionner [SP1] et régler la valeur mesurée à laquelle la sortie commute� ► Sélectionner [rP1] et régler la valeur mesurée à laquelle la sortie retombe� rP1 est toujours inférieur à SP1� Seules des valeurs inférieures à SP1 sont acceptées�...
  • Page 18: 9�4 Réglages Utilisateur (Optionnel)

    9.4 Réglages utilisateur (optionnel) 9.4.1 Calibrage du point zéro ► Sélectionner [COF] et déterminer une valeur entre -5 % et 5 % de la valeur maxi de l’échelle� La valeur mesurée interne “ 0 “ est décalée de cette valeur� Comme alternative : Adaptation automatique de l‘offset (plage de réglage 0 bar ±5%);...
  • Page 19: 9�5 Fonctions De Service

    9.5 Fonctions de service 9.5.1 Lire les valeurs min. et max. pour la pression ► Sélectionner [HI] ou [LO], appuyer brièvement sur [Set]� [HI] = valeur max�, [LO] = valeur min� Effacer la mémoire : ► Sélectionner [HI] ou [LO]� ►...
  • Page 20: 10�3 Nettoyage Du Couvercle Du Système De Filtrage

    10.3 Nettoyage du couvercle du système de filtrage Si des fluides visqueux qui produisent des résidus bouchent le couvercle du système de filtrage du capteur (et donc réduisent l‘exactitude de mesure faiblement), vous pouvez le nettoyer� ► Dévisser le couvercle du filtre (B) (utiliser une pince avec des becs couverts de plastique)�...
  • Page 21: Dimensions

    11 Dimensions 50,5 20° 25,4 Dimensions en mm 1: visualisation digitale 2: LEDs 3: bouton poussoir...
  • Page 22: Données Techniques

    12 Données techniques Tension d’alimentation [V]������������������������������������������������������������������������������������ 18���32 DC Consommation [mA] �������������������������������������������������������������������������������������������������������< 50 Courant de sortie [mA]�����������������������������������������������������������������������������������������������������250 Protection contre les courts-circuits ; protection inversion de polarité / protection surcharges, chien de garde intégré Chute de tension [V] ���������������������������������������������������������������������������������������������������������< 2 Retard à la disponibilité [s] ���������������������������������������������������������������������������������������������� 0,5 Temps de réponse minimal sortie de commutation [s] �����������������������������������������������������0,1 Fréquence de commutation [Hz] �����������������������������������������������������������������������������������������6 Sortie analogique��������������������������������������������������...
  • Page 23 Matières en contact avec le fluide ������������������������������inox 316L / 1�4435 ; inox 316L / 1�4404 ; état de surface : Ra 0,4 / Rz 4 céramique (99,9 % Al2O3) ; PTFE; EPDM Matières du boîtier �����������������������inox (1�4404 / 316L); PC (Makrolon); PBT (Pocan); PEI; FPM (Viton); PTFE Protection ���������������������������������������������������������������������������������������������������������������������...
  • Page 24: 12�1 Plages De Réglage

    12.1 Plages de réglage SP1 / SP2 rP1 / rP2 ΔP -0,96 25,00 -1,00 24,96 -1,00 18,74 5,24 25,00 0,02 -13,8 362,7 -14,4 362,1 -14,4 271,8 76,2 362,7 MPa -0,096 2,500 -0,100 2,496 -0,100 1,874 0,524 2,500 0,002 mbar -12,0 250,0 -12,4 249,6...
  • Page 25: Réglages Usine

    / mbAr SELd * = la valeur en pourcentage indiquée de la valeur maxi de l‘étendue de mesure (pour PI009A l’échelle de mesure) réglée en bar du capteur correspondant� VEM = valeur maxi de l’étendue de mesure Plus d‘informations à www�ifm�com...

Ce manuel est également adapté pour:

Pi003aPi008aPi009a
