2-24 Manuel d'utilisation du matériel et du logiciel du hub 12 ports Compaq
1. Commencez par le Menu Context (Contexte) pour relier des
informations complémentaires sur un périphérique. Placez le curseur
directement sur le hub auquel vous souhaitez relier le périphérique non
géré. (Veuillez noter que vous devez veiller à sélectionner le
périphérique géré qui convient). Ensuite, cliquez avec le bouton droit de
la souris pour afficher le Menu Context (Contexte). Sélectionnez Add
device (Ajouter un périphérique). La boîte de dialogue Ajout de
périphérique, représentée dans la figure ci-dessous, s'affiche.

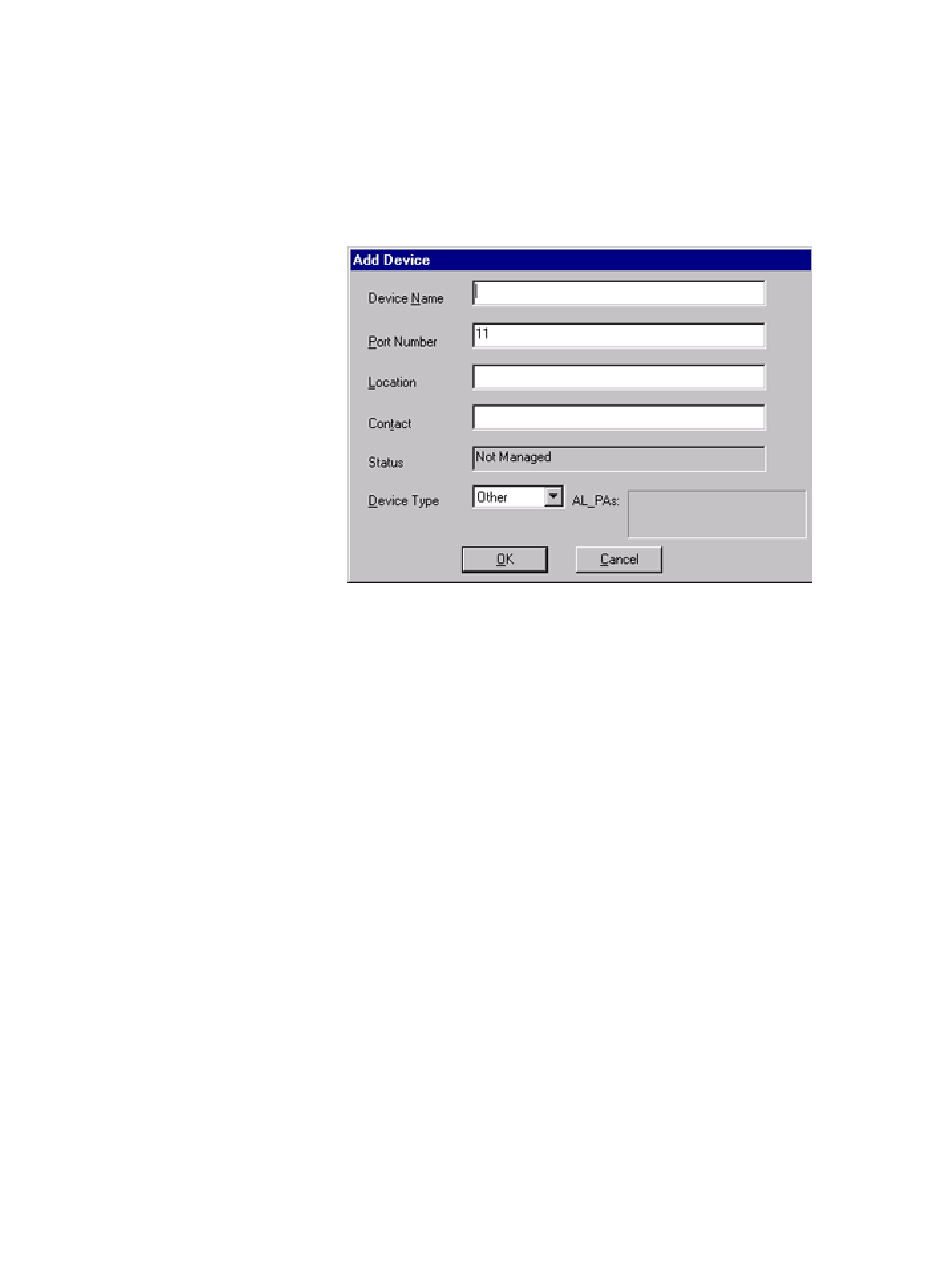

Figure 2-14. Boîte de dialogue Add device (Ajout de périphérique)
2. Entrez le Nom du périphérique, l'Emplacement, les Coordonnées et le
Type de périphérique (que vous trouverez dans le menu déroulant).
Le Numéro de port doit correspondre au câblage physique. Si vous
souhaitez affecter un autre port, vous pouvez modifier le contenu de
ce champ.
REMARQUE : Vous ne pouvez pas modifier l'Etat. La case AL_PA peut être grisée. Seuls
les périphériques dotés du microprogramme requis peuvent afficher le AL_PA qui lui est
affecté.
3. Après avoir terminé vos saisies, cliquez sur
physiquement connecté au périphérique et activé, la description
supplémentaire du périphérique est ajoutée à l'affichage topologique du
SAN View (Affichage SAN). Cependant, si vous avez contourné le port
manuellement, ou si le périphérique n'est pas connecté physiquement,
l'écran d'information de la Figure 2-15 s'affiche.
OK . Si le port du hub est
