Retrait / Remplacement De La Plaqueà Gorge; Pour Changer Entre Une Écarteur Et Un Couteau Diviseur - Ryobi RTS20 Manuel D'utilisation

RETRAIT / REMPLACEMENT DE LA PLAQUE
À GORGE
Voir la figure 10.
 Abaisser la lame en tournant le volant de réglage de
hauteur / biseau vers la gauche.
 Pour enlever la plaque d'obturation, placer votre index
doigt dans le trou et puis soulevez l'extrémitéavant et
tirez-la vers l'avant de la scie.
 Pour réinstaller la plaque à gorge, glisser la languette dans
la fente de l'arrière de la scie et poussez vers le bas et
obtenir à sa place.
POUR CHANGER ENTRE UNE ÉCARTEUR ET UN
COUTEAU DIVISEUR
Voir la figure 11.
Cette scie est expédiée avec le écarteur/couteau diviseur
a placé dans la coupe de non traversante ou « en bas » la
position (couteau diviseur la position).
NOTE : Le écarteur/couteau diviseur être placé dans le par
coupant, ou « en haut » la position (écarteur la position),
pour toutes autres opérations de coupe.
 Débrancher la scie.
Placer en la position d'ecarteur (o « en haut » pour tout
par les coupes traversante) :
 Retrait de la plaque à gorge.
 Élever la lame de scie en tournant le volant de réglage
de hauteur / biseau vers la droite.
 Ouvrir le levier de dégagement en le tirant en haut.
 S'emparer de l'écarteur et le tirer vers le côté droit de la
scie pour relâcher l'écarteur du serre-joint de couteau
diviseur.
 Le tire l'écarteur en haut jusqu'à ce que es goupilles
internes sont engagées et l'écarteur c'est ci-dessus de
la lame de scie.
 Verrouiller le levier de dégagement en appuyant le
levier.
 Réinstallez de la plaque à gorge.
Placer en la position d'ecarteur (o « en bas ») pour tout
par les coupes non traversante :
 Retirer de la plaque à gorge.
 Élever la lame de scie en tournant le volant de réglage
de hauteur / biseau vers la droite.
 Ouvrir le levier de dégagement en le tirant en haut.
 Appuyer le couteau diviseur jusqu'à ce que es goupilles
internes sont engagées et l'écarteur au-dessus de la lame
de scie.
 Verrouiller le levier de dégagement en appuyant le
levier.
 Réinstallez de la plaque à gorge.
ASSEMBLAGE
EN « HAUT » POSITION POUR TOUT PAR TRAVERSANTE
17
EN « BAS » POSITION POUR TOUTE
COUPE DE NON TRAVERSANTE
PLAQUE À
GORGE
ÉCARTEUR /
COUTEAU
DIVISEUR

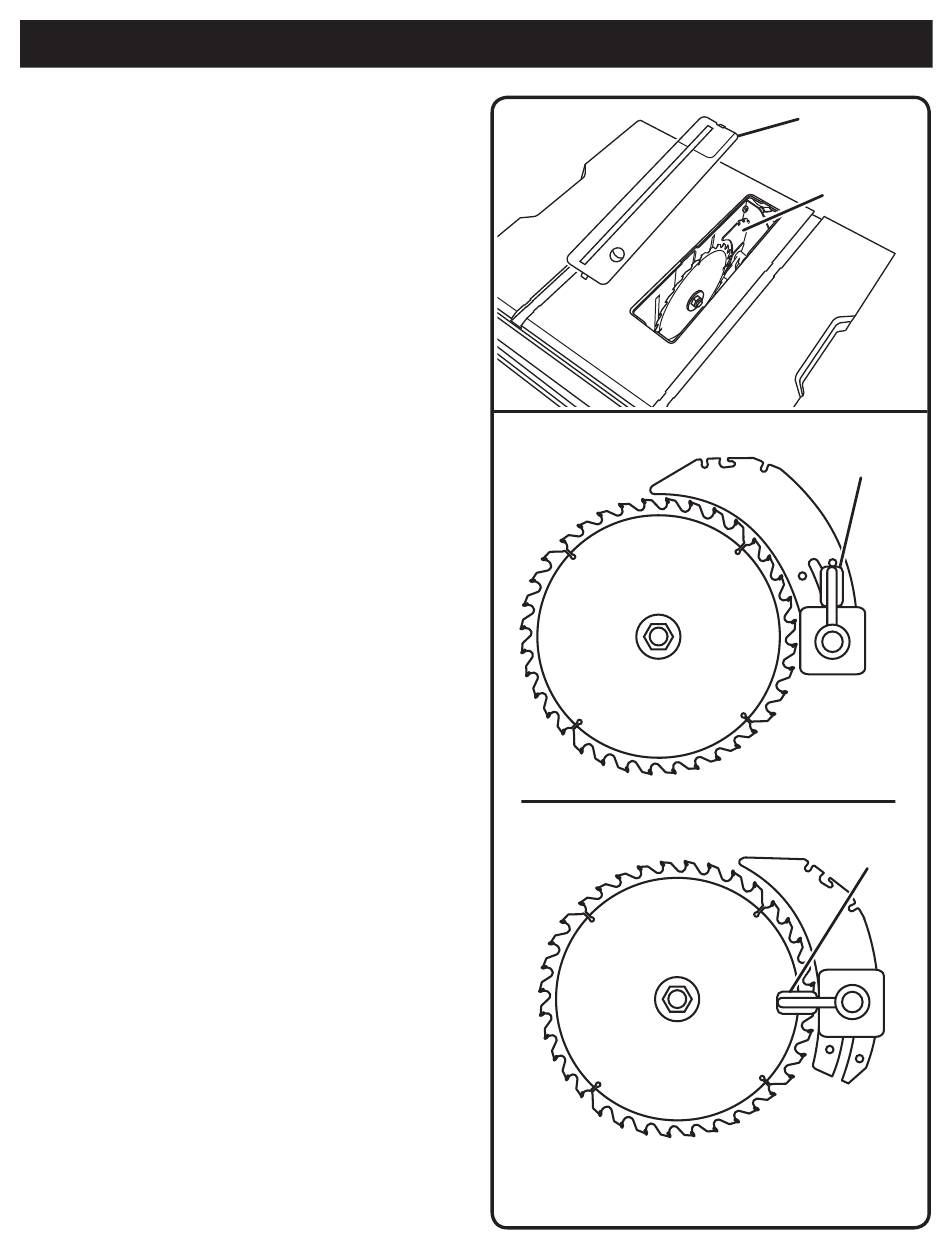

Fig. 10
LEVIER DE
DÉGAGEMENT
(DÉVERROUILLÉE)
LEVIER DE
DÉGAGEMENT
(VERROUILLÉE)
Fig. 11
