3.1 écran
3.2 touche d'allumage
3.3 touche HOLD (retenir)
3.4 touche Max. / Min.
3.5 touche unité
3.6 touche crête
3.7 touche résolution
3.8 touche type capteur
3.9 touche zéro
3.10 touche Fast / Slow (rapide/lent)
4. PROCÉDURE DE MESURE
1)
Connectez la fiche du câble du capteur (3.14) à la prise du mesureur (3.12).
2)
Allumez le mesureur.
Appuyez sur la touche type capteur (3.8) ensuite, sur l'écran, il apparaîtra 15 Kg cm) pour vérifier que le type de capteur est
3)
le même que le capteur de torsion externe.
Appuyez sur la touche d'unité (3.5) pour sélectionner l'unité de mesure souhaitée.
4)
5)
Appuyez sur la touche résolution (3.7) pour sélectionner résolution haute ou basse.
Sélection de résolution haute
Sélection d'unités sur
l'écran
Kg cm
LB pouces
N cm
Sélection de résolution basse
Sélection d'unites sur
l'écran
Kg cm
LB pouce
N cm
La touche Fast / Slow (rapide / lent) (3.10) est utilisée pour sélectionner le type de temps d'échantillonnage (F / S).
6)
Pour connecter la touche (3.17) à l'installation à mesurer, utilisez la clé pour mandrin (3.18) pour fermer l'engrenage (3.16).
7)

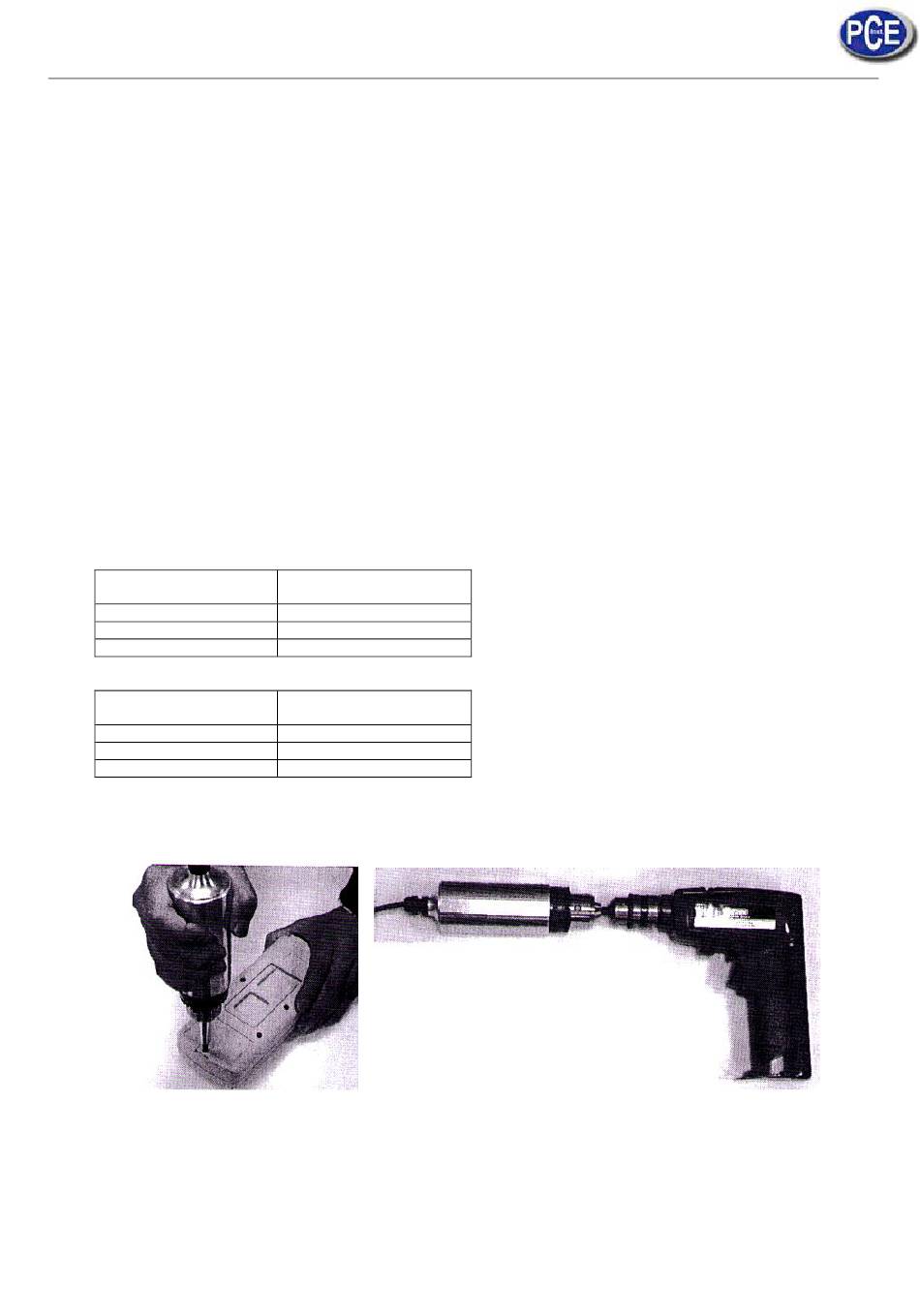

Fig. 2
Pour viser la sonde à la table ou utiliser la charnière pour assurer la sonde.
Notice d'emploi
3.11 compartiment des batteries /couvercle
3.12 prise capteur d'entrée
3.13 RS232 terminal de sortie
3.14 fiche du cable capteur
3.15 corps du capteur de torsion
3.16 engranage
3.17 agrafe ou fiche
3.18 clé pour mandrin
Résolution
0.01 kgf-cm
0.01 LBf-inch
0.1 N-cm
Résolution
0.1 kgf-cm
0.1 LBf-pouce
1 N-cm
* N = Newton
*N = Newton
Fig. 3
4
