Manuels Connexes pour PCE Instruments THB 40
Sommaire des Matières pour PCE Instruments THB 40

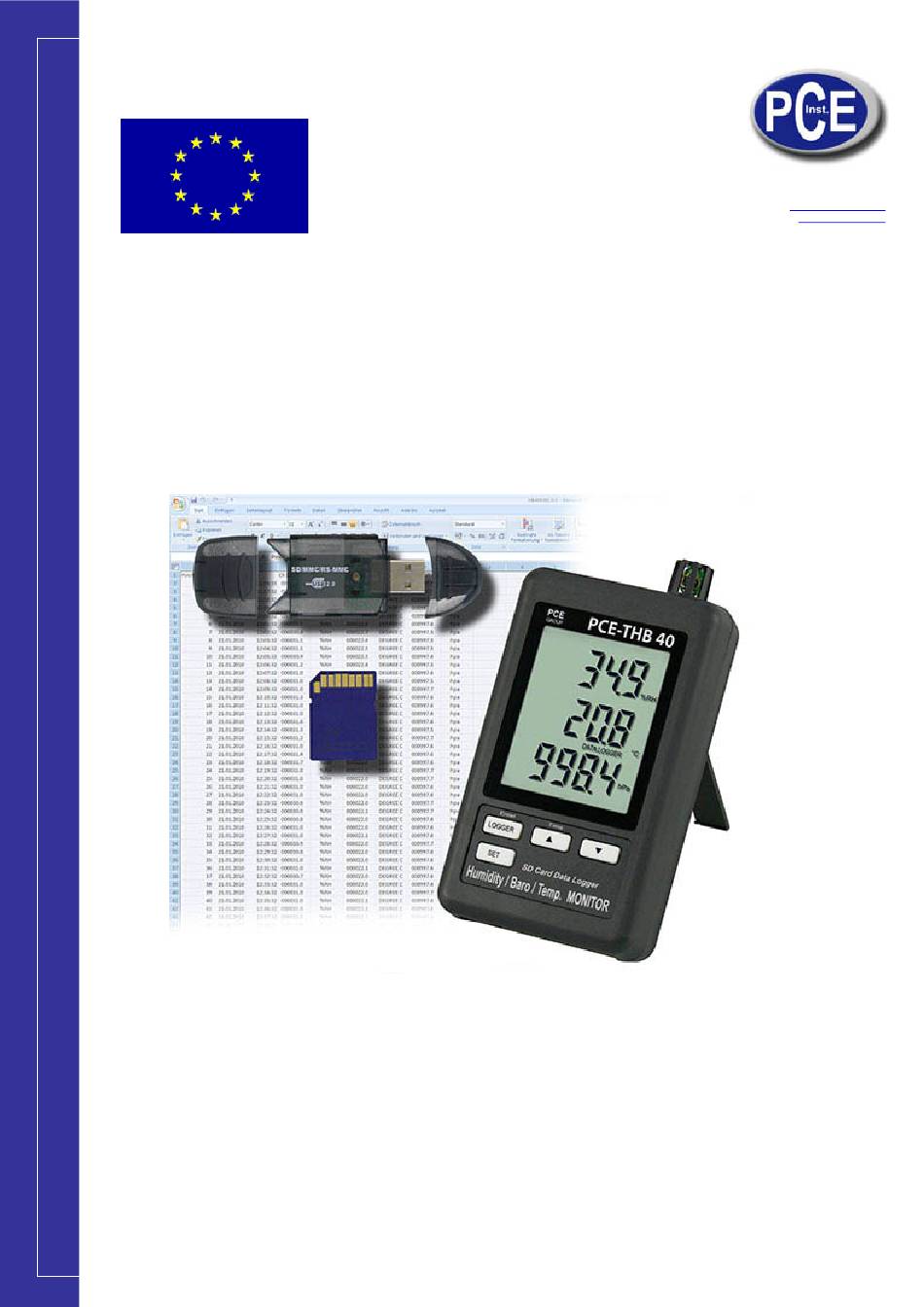

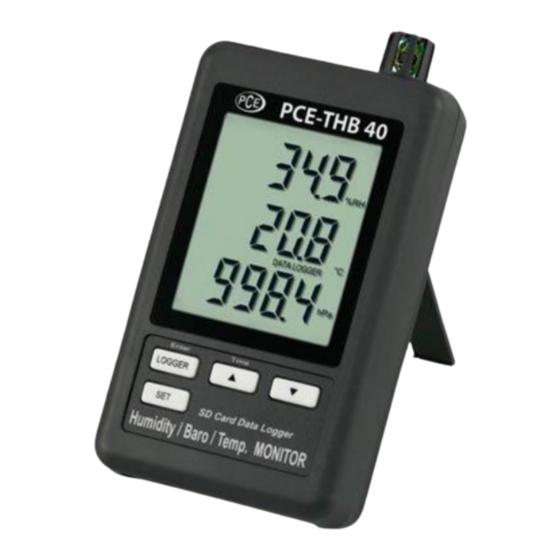

- Page 1 Tel. : +33 (0) 972 3537 17 Fax: +33 (0) 972 3537 info@pce-iberica.es www.pce-france.fr Notice d’emploi Thermohygromètre et baromètre enregistreur de données PCE-THB 40...
-
Page 2: Table Des Matières
Notice d’emploi www.pce-france.fr INDEX 1. CARACTÉRISTIQUES ......................3 2. SPÉCIFICATIONS ........................3 2.1. Spécifications techniques générales ................3 2.2. Spécifications électriques ....................4 3. DESCRIPTION DU PANNEAU DE COMMANDES ..............5 3.1. Ecran ..........................5 3.2. Touche Logger, Touche Enter ..................5 3.3. -
Page 3: Caractéristiques
Notice d’emploi www.pce-france.fr 1. CARACTÉRTISTIQUES * Ecran à enregistreur de données en temps réel, pour garder les données de mesure avec l’information temporaire (année, mois, jour, heure, minute, seconde) sur la carte de mémoire SD. Les données de la carte de mémoire SD peuvent se télécharger sur Excel, sans besoin d’un logiciel supplémentaire. - Page 4 Notice d’emploi www.pce-france.fr Poids 285 g/0.63 LB. Dimensions 132 x 80 x 32 mm ( 5.2 x 3.1 x 1.3 pouces ) Accessoires inclus Notice d’emploi..... 1 PC Unité pour accrocher ( avec autocollant ) Accessoires Carte SD ( 2 GB ) optionnels Adaptateur AC à...
-
Page 5: Description Du Panneau De Commandes
Notice d’emploi www.pce-france.fr 3. DESCRIPTION DU PANNEAU DE COMMANDES Fig. 1 3-1 Ecran 3-2 Touche logger, Touche Enter 3-3 Touche ▲, Touche temps 3-4 Touche ▼ 3-5 Touche SET 3-6 Humidité / température / Capteur barométrique 3-7 Trous pour accrocher 3-8 Support 3-9 Couvercle de la batterie / compartiment de la batterie 3-10 Vis pour le couvercle de la batterie... -
Page 6: Datalogger
Notice d’emploi www.pce-france.fr 2) L’“écran” (3-1, Fig. 1) indiquera l’humidité et la température ainsi que la valeur du baromètre. (3-6, Fig. 1). Note: * Pour savoir comment remplacer l’unité de température (ºC, ºF), voir le chapitre 7-6, page 10. * Pour savoir comment remplacer l’unité barométrique (hPa, mmHg, inHg), voir le chapitre 7-8, page 11. 5. -
Page 7: Datalogger
Notice d’emploi www.pce-france.fr 5.2 Datalogger a. Initialiser l’enregistreur de données Appuyez sur la touche " Logger” (3-2, Fig. 1) > 2 secondes sans cesse jusqu’à ce que sur l’écran apparaisse l’indicateur « ENREGISTREUR DE DONNÉES", lâchez la touche " Logger " (3-2, Fig. 1), et les données de mesure avec l’information du temps se gardent dans la mémoire du circuit. -
Page 8: Garder Les Données De La Carte Sd A L'ordinateur
Notice d’emploi www.pce-france.fr 6. GARDER LES DONNÉES DE LA CARTE SD A L’ORDINATEUR (LOGICIEL EXCEL) 1) Après avoir exécuté la fonction de Data logger, retirez la carte SD de la “fente de la carte” (3-13, Fig. 1). 2) Insérez la carte SD dans la fente de la carte SD dans l’ordinateur (si votre ordinateur possède cette fente) ou insérez la carte dans l’“adaptateur de la carte SD), ensuite connectez l’adaptateur à... -
Page 9: Réglages Avancés
Notice d’emploi www.pce-france.fr 7. RÉGLAGES AVANCÉS En exécutant la fonction d’enregistrement des données, appuyez sur la touche “SET” (3-5, Fig. ) > sans cesse pendant 2 secondes pour entrer dans le mode “Configuration”, ensuite lâchez la touche “SET”. Ensuite appuyez sur la touche “SET”... -
Page 10: Réglage De La Durée D'échantillonnage
Notice d’emploi www.pce-france.fr 7-3 Réglage de la durée d’échantillonnage Quand l’écran indique " SP-t " 1) Utilisez les touches " ▲ " (3-3, Fig. 1) ou "▼" (3-4, Fig. 1) pour régler la valeur d’échantillonnage: 5 secondes, 10 secondes, 30 secondes, 60 secondes, 120 secondes, 300 secondes, 600 secondes, Auto Après avoir réglé... -
Page 11: Remplacement De La Batterie
Notice d’emploi www.pce-france.fr 7-7 Configuration de la sortie de données RS232 (ON / OFF) Quand "RS232" apparait sur l’écran 1) Utilisez les touches "▲" (3-3, Fig. 1) ou "▼" (3-4, Fig. 1) pour sélectionner "yES" ou "no". yES – Le terminal de sortie RS-232 ( 3-12, Fig. 1 ) enverra le signal de sortie RS-232. no –... -
Page 12: Interface De Serie Rs232 Pc
Notice d’emploi www.pce-france.fr 11. INTERFACE DE SERIE RS232 PC L’instrument possède une interface de série RS-232 PC à travers d’un terminal de 3.5 mm (3-12, Fig. 1). Si vous sélectionnez l’initiation de la fonction RS232, voir le chapitre 7-7, page 14. La sortie de données est un flux à... - Page 13 Notice d’emploi www.pce-france.fr FORMAT RS232: 9600, N, 8, 1 Nombre de bauds 9600 Parité Sans parité Data bit no. 8 Data bits Stop bit 1 Stop bit Sur ce lien vous aurez une vision de la technique de mesure: https://www.pce-instruments.com/french/instruments-de-mesure-kat_130035_1.htm Sur ce lien vous trouverez une liste de mesureurs: https://www.pce-instruments.com/french/instruments-de-mesure/mesureur-kat_130075_1.htm Sur ce lien vous trouverez une liste de balances:...
