ControlMaster CM10, CM30 et CM50
Régulateurs universels de procédé, DIN
...Contrôle
Sortie sép. boucle 1*
La fonction sortie séparée permet de séparer la sortie de régulation
PID (voir page 30) en 2 sorties distinctes. Cela permet de contrôler les
applications chaud / froid et les autres applications nécessitant des
sorties doubles. La relation linéaire entre l'entrée de l'algorithme PID et
les deux sorties est configurée à l'aide des paramètres Entrée / Sortie
Min et Max (voir ci-dessous).
En fonctionnement en Sortie séparée en Manuel, le réglage manuel se
fait sur l'entrée au niveau du bloc de sortie séparée (axe x). Par défaut,
la page Opérateur affiche les deux valeurs de sortie (OP1 et OP2).
Les valeurs Min. entrée et Max. entrée représentent le pourcentage de
sortie du bloc PID, les valeurs Min. sortie et Max. sortie représentent
le pourcentage réel de sortie que le régulateur prévoie pour les deux

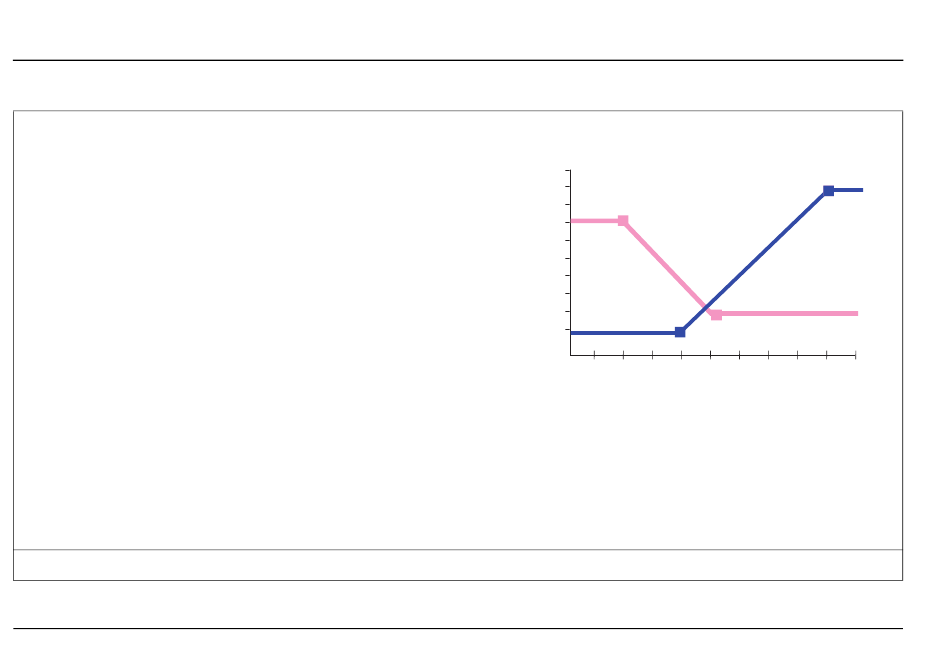

sorties. Le graphique montre comment les deux sorties interagissent et représentent la sortie du PID.
Entrée 1 (2)
min / max
Sortie 1 (2)
min / max
Prop. tps boucle 1
*Applicable uniquement si le type de sortie sélectionné est Sortie séparée – voir page 36.
62
1 1
/ ,
8
Coordonnées définies en % (voir le graphique ci-dessus).
Voir le niveau Basique, page 27.
1
/ et /
4 2
100
90
80
70
60
50
40
30
20
10
0
Maxi. entrée 2 = 90
Maxi. OP2 = 90
Mini. entrée 1 = 20
Mini. OP1 = 70
Sortie 1
(OP1)
Mini. entrée 2 = 40
Mini. OP2 = 10
Maxi. entrée 2 = 50
Maxi. OP1= 20
10 20 30 40 50 60
Sortie PID (%)
(x)
7 Niveau avancé
Sortie 2
(OP2)
70 80 90 100
