ControlMaster CM10, CM30 et CM50
Régulateurs universels de procédé, DIN
...Contrôle / ...Sortie boucle 1
Sélect sources A/M
Sélect. auto
Sélect. manuel 1 (2)
Sortie manuel 1 (2)
Dern. sortie auto
Man. – 0%
Man. – 100 %
Config valeur
58
1 1
/ ,
8
La sélection des modes de contrôle de fonctionnement A/M (Auto / Manuel) peut être contrôlée
par des signaux numériques, soit à partir de signaux numériques internes (par exemple des états
d'alarme), soit de signaux externes via des entrées numériques (ou des communications
numériques).
La source requise pour sélectionner le mode de contrôle

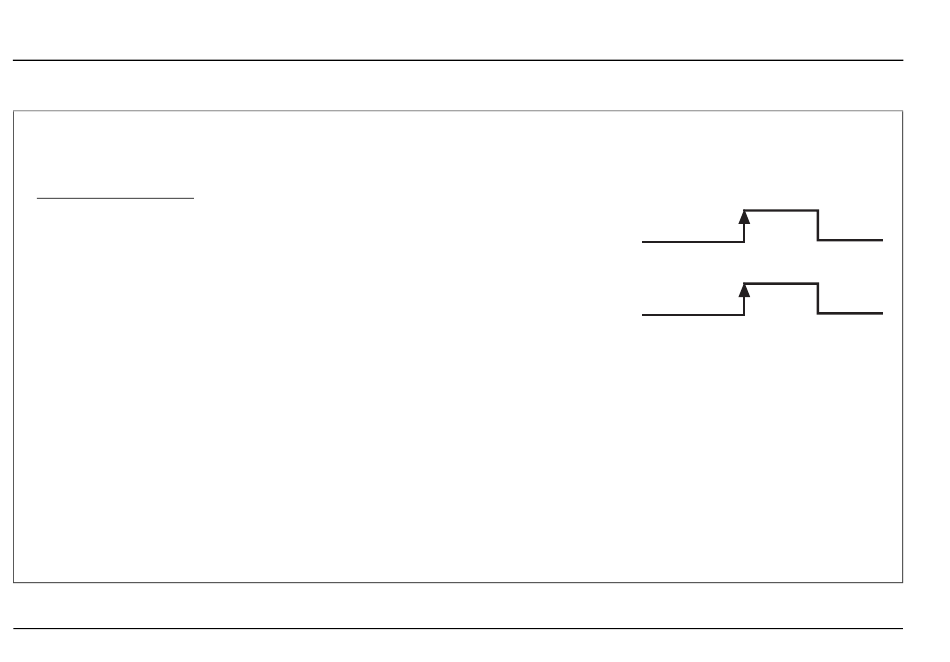

Auto. La sélection se fait sur le front d'impulsion montant du
signal numérique.
La source requise pour sélectionner le mode de contrôle
Manuel. La sélection se fait sur le front d'impulsion montant
du signal numérique. La valeur de sortie est réglée selon
Sortie config. manuel 1 (2) (voir ci-dessous).
Détermine la valeur de sortie de Manuel à régler lorsque le
contrôleur est placé en mode de contrôle Manuel (voir page
5) à l'aide de la source Sélect. manuel 1 (2).
Maintient la sortie à sa valeur avant la commutation en mode
de contrôle Manuel.
Règle la sortie à 0 %.
Règle la sortie à 100 %.
Définit la sortie à la valeur réglée dans Sortie config. manuel 2.
1
/ et /
4 2
7 Niveau avancé
Mode contrôle
auto
Mode contrôle
manuel
