...Basique / ...Vanne mot. boucle 1
Zone morte
Tps déplacement
34
1 1
/ , / et
8 4

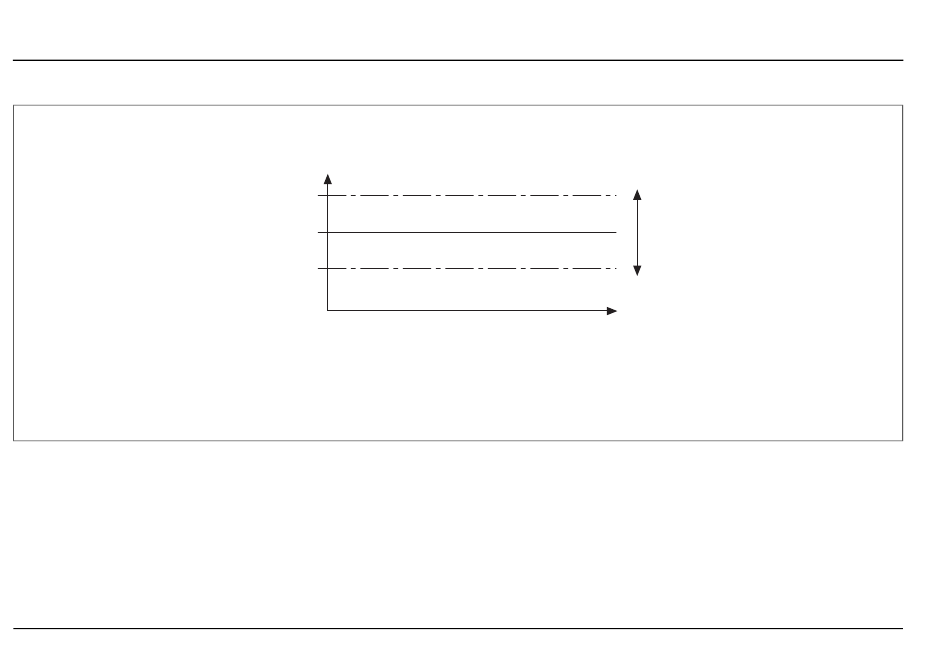

Exemple : si la vanne est réglée pour être commandée jusqu'à la position d'ouverture à 50 %
et que la zone morte est réglée à 4 %, le moteur s'arrête quand le retour de position est de
48 %. La zone morte se situe entre 48 % et 52 %.
Position %
Position de vanne requise
Pour la vanne motorisée sans retour (voir page 32), ce paramètre sert à contrôler le déplacement
de la vanne.
Pour la vanne motorisée avec retour (voir page 32), le temps entré est comparé au déplacement réel
de la vanne. Si la vanne est collée, un message de diagnostic est généré (réglez Tps déplacement
sur 0 s pour désactiver cette fonction).
1
/
2
6 Niveau basique
Zone morte
(centrée autour de
la position requise)
