8.2.3. Montage des tubes
ere

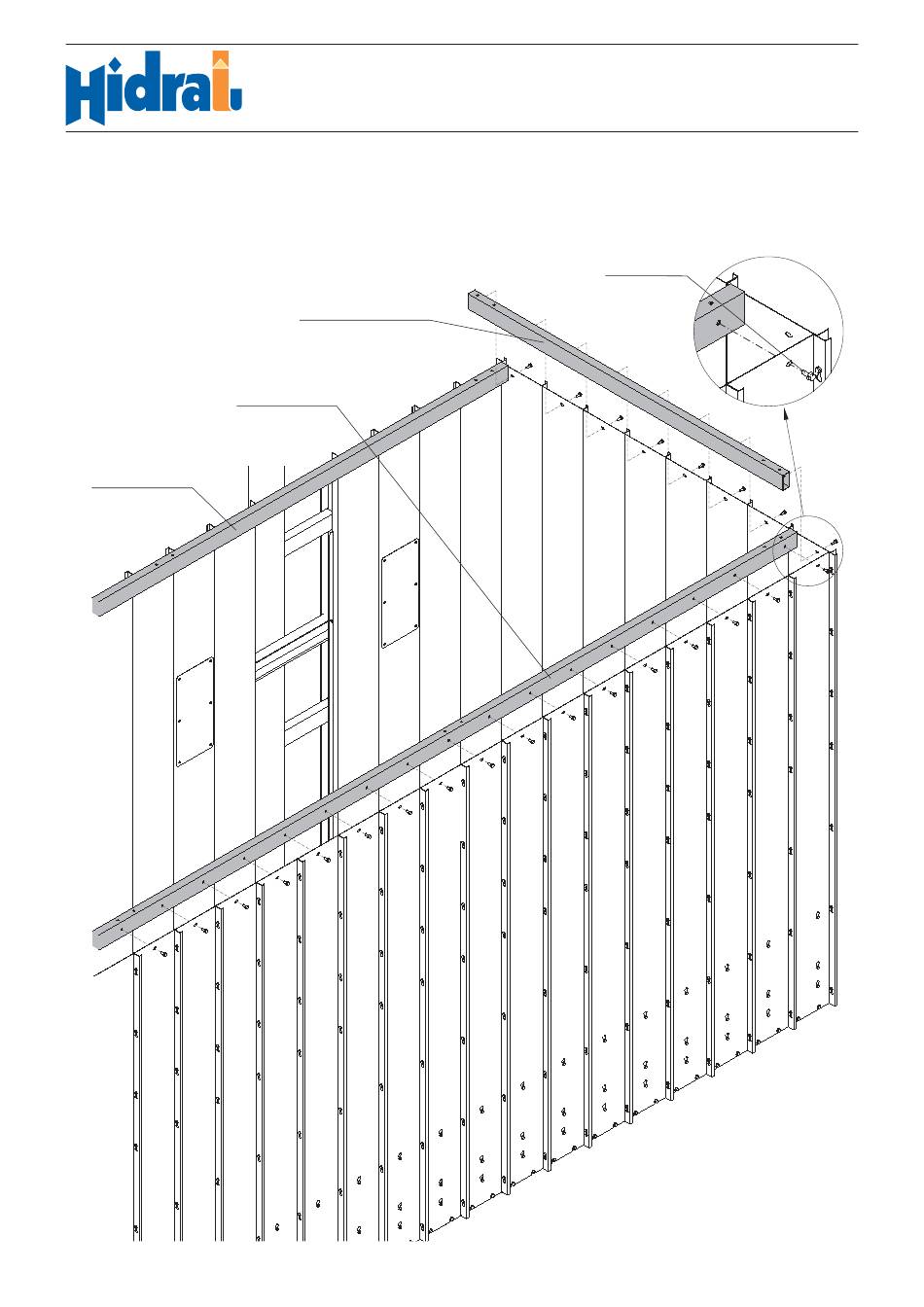

1 Placer les tubes supérieures sur le fond et les laterales de la plateforme et viser-les aux panneaux avec des vis M8x20. Ne pas
serrer les vis M8x20 du tube de fond avant d'installer les goussets.
Tube supérieur
lateral droit
Tube supérieur
lateral gauche
INSTRUCTIONS DE MONTAGE
Élévateur Monte-charges EH/DCL-3000
Tube supérieur fond
Vis M8x20
