Guide de fonctionnement

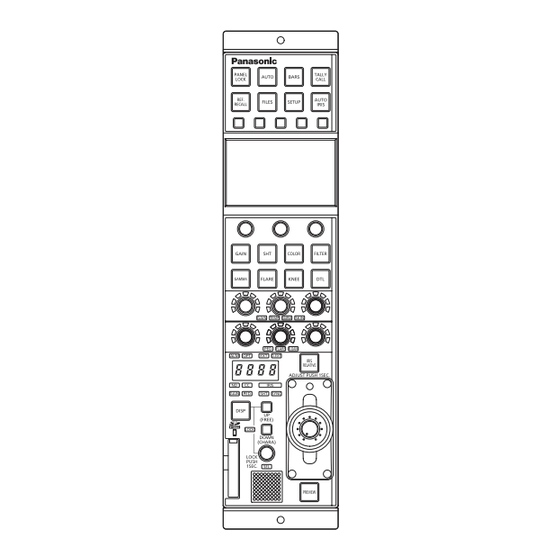

Lisez ce document lorsque vous utilisez le Pupitre d'exploitation AK-HRP1005G
en association avec les caméras robotisées 4K série AW-UE70 ou les cameras
HD integrees séries AW-HE35/AW-HE38/AW-HE40/AW-HE70.
Pour les détails sur le fonctionnement du Pupitre d'exploitation AK-HRP1005G,
veuillez visiter le site Web de Panasonic (http://pro-av.panasonic.net/en/
manual/index.html) et vous reporter au mode d'emploi (HTML ou PDF).
W0817MN0 -PS
AK-HRP1005G
Modèle n°
Pupitre d'exploitation
FRENCH
DVQP1651ZA
Publicité
Table des Matières
Manuels Connexes pour Panasonic AK-HRP1005G
Sommaire des Matières pour Panasonic AK-HRP1005G
- Page 1 Pupitre d’exploitation AK-HRP1005G Modèle n° Lisez ce document lorsque vous utilisez le Pupitre d’exploitation AK-HRP1005G en association avec les caméras robotisées 4K série AW-UE70 ou les cameras HD integrees séries AW-HE35/AW-HE38/AW-HE40/AW-HE70. Pour les détails sur le fonctionnement du Pupitre d’exploitation AK-HRP1005G, veuillez visiter le site Web de Panasonic (http://pro-av.panasonic.net/en/...
-
Page 2: Table Des Matières
Sommaire Raccorder l’appareil aux caméras de la série AW- UE70/AW-HE35/AW-HE38/AW-HE40/AW-HE70 Exemples de raccordement Raccordements Liste des fonctions compatibles Menu ROP (quand un appareil AW-UE70/AW- HE35/AW-HE38/AW-HE40/AW-HE70 est connecté) Liste du menu ROP 01 SCENE 02 SHUTTER SPEED 03 FILTER 04 CHROMA 05 GAIN 06 WHITE BALANCE 07 GAMMA... -
Page 3: Raccorder L'appareil Aux Caméras De La Série Aw- Ue70/Aw-He35/Aw-He38/Aw-He40/Aw-He70
Raccorder l’appareil aux caméras de la série AW-UE70/AW-HE35/AW-HE38/AW-HE40/AW-HE70 Raccorder l’appareil aux caméras de la série AW- UE70/AW-HE35/AW-HE38/AW-HE40/AW-HE70 Exemples de raccordement Connexion en série avec AW-UE70 Connexion IP avec AW-UE70 AW-UE70 AW-UE70 Connecteur Connecteur [RS-422] [LAN ACT/LINK] * Préparez un câble qui est conforme Adaptateur secteur fourni Adaptateur secteur fourni aux spécifications de câble de... - Page 4 Câble LAN (câble droit) Injecteur ou concentrateur de commutation compatible PoE Concentrateur de commutation avec prise en charge PoE Câble LAN (câble droit) Spécifications du câble de connexion en série AK-HRP1005G AW-UE70/AW-HE35/AW-HE38/ Côté connecteur [CCU] AW-HE40/AW-HE70 Broche n° Fonction Polarité Flux de signal Côté...
-
