4

Automat transportieren und aufstellen

4.1 Aufstellort

Der Aufstellort muss folgende Anforderungen erfüllen:
– Stabiler Untergrund mit gerader, ebener Oberfläche
(Gewicht des Automaten s. Kapitel 3.1).
– Beidseitig und vor dem Automaten mindestens je 30 cm
freie Arbeitsfläche.
– Anschlüsse für Strom und Druckluft gut zugänglich in
der Nähe.
Der optimale Betriebsdruck ist 5,5 bar
(± 0,5 bar). Mit weniger als 5 bar Betriebsdruck
werden keine ausreichend guten Crimpergeb-
nisse erreicht. Mit mehr als 6 bar Betriebsdruck
kommt es zu erhöhtem Verschleiß am Automa-
ten.

4.2 Automat transportieren

► Tragen Sie beim Transport des Automaten
immer Arbeitsschuhe mit Fußschutz.
► Nur RS: Leeren Sie vor jedem Transport den Abfallbe-
hälter.
► Beachten Sie das Gewicht des Automaten (s. Kapi-
tel 3.1). Verwenden Sie ggf. eine Transporthilfe.
► Um den Automaten zu bewegen, nutzen Sie immer
die seitlichen Tragegriffe.
► Um den Automaten versandfertig zu machen (z. B. im
Servicefall), verwenden Sie die Transportverpackung.

4.3 Lieferung auspacken

► Prüfen Sie die Lieferung auf Vollständigkeit
(Lieferumfang s. unten).
► Bewahren Sie die Transportverpackung auf.
► Stellen Sie sicher, dass die Betriebsanleitung für die
Anwender jederzeit zugänglich ist.

4.4 Lieferumfang

– Abisolier- und Crimpautomat
– Netzanschlusskabel (10 A, 250 V)
– Druckluftschlauch
– Innensechskantschlüssel 2,5 mm (RS: 2,5 und 5 mm)
– Betriebsanleitung
– Optional: CRIMPFIX MAGAZIN (Best.-Nr. 2443370000)
2549630000/00/09.2017
4.5 Anschlüsse installieren
► Stellen Sie den Automaten am vorgesehenen Ort auf.

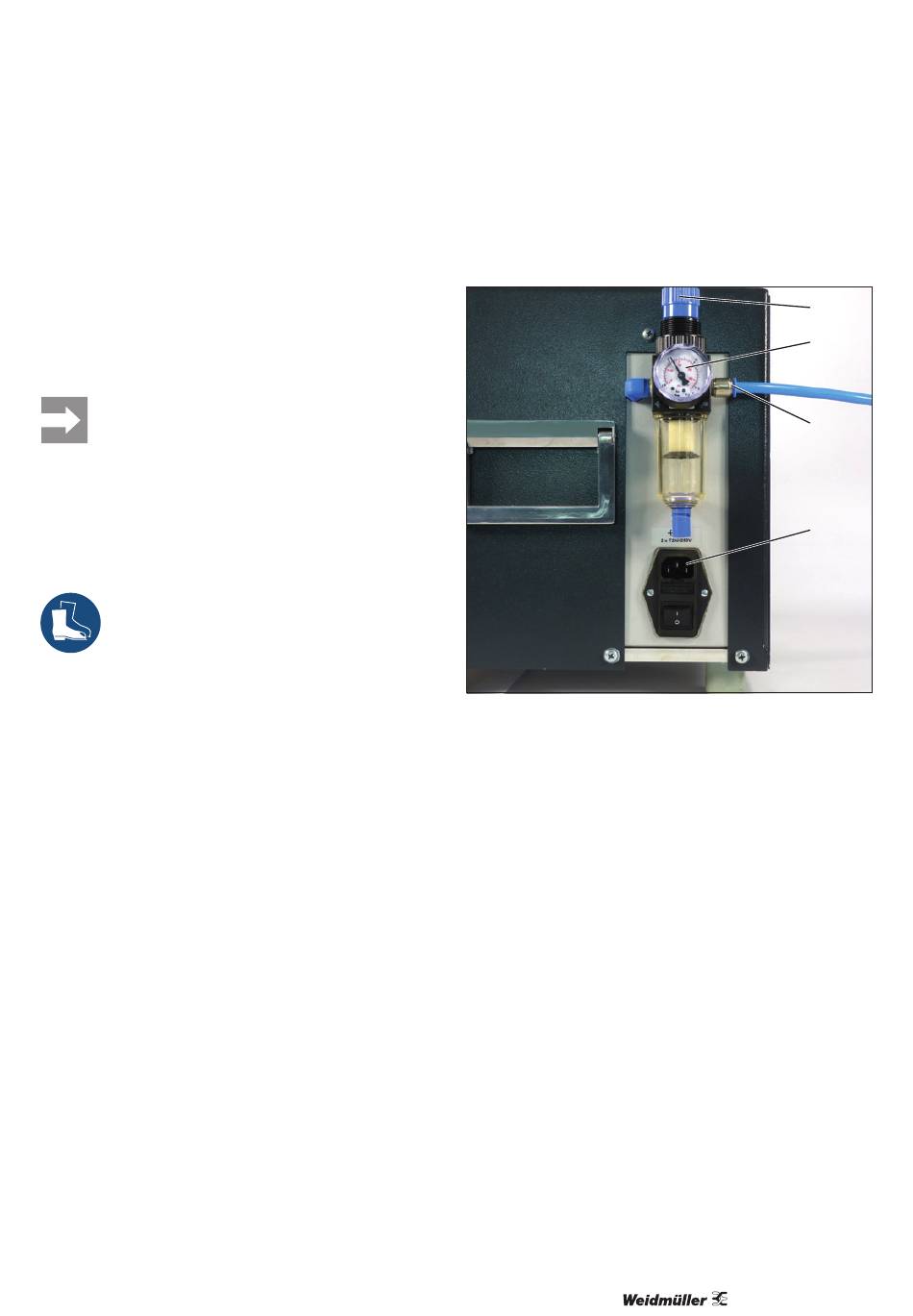

Bild 4.1 Anschlüsse installieren
► Schließen Sie zuerst den Druckluftschlauch an der
Druckluftwartungseinheit des Automaten an (1).
► Verbinden Sie den Druckluftschlauch erst danach mit
der Druckluftquelle.
► Kontrollieren Sie die Manometeranzeige (2).
Der Betriebsdruck muss zwischen 5 und 5,5 bar sein.
► Falls nötig, regeln Sie den Betriebsdruck nach. Ziehen
Sie dazu die Einstellschraube (3) nach oben und drehen
Sie sie vorsichtig:
– um den Druck zu erhöhen, drehen Sie mit dem
Uhrzeigersinn
– um den Druck zu verringern, drehen Sie gegen den
Uhrzeigersinn.
► Stecken Sie das Netzkabel in die Netzanschlussbuch-
se (4) des Automaten und schließen Sie es an die
Stromversorgung an.
3
2
1
4
