Configurazione della macchina

La macchina deve essere configurata nelle seguenti situa-
zioni:
– Nel caso in cui debba essere lavorato un tipo diverso di
terminale
– Ogni volta che la macchina è messa in funzione
Se si desidera passare ad un altro tipo di terminale, toglie-
re prima quelli ancora inseriti nell'unità di crimpatura. Per
farlo, procedere nel seguente modo:
► Rimuovere la striscia di terminali.
► Continuare a inserire il filo usato nella macchina fino a
quando il filo risulta soltanto spellato.
Ora tutti i terminali sono stati rimossi dall'unità di crimpatu-
ra.
Durante la configurazione, le seguenti impostazioni devono
essere controllate e regolate se necessario:
– Bobina di terminali
– Sezione del terminale
– Solo RS: lunghezza di crimpatura sulle quattro posizioni
(vedi sezione 5.3)
Spegnere la macchina prima di configurarla.
La tabella di regolazione sul lato interno del pannello an-
teriore riporta le impostazioni richieste per i diversi tipi di
terminali.
Simbolo Significato
Terminale (tipo)
Utilizzo dell'unità di trasporto (X = sì)
Unità guida cavo, cuneo di apertura, disposi-
B
tivo di rilascio
Elemento di arresto del terminale
A
B
76

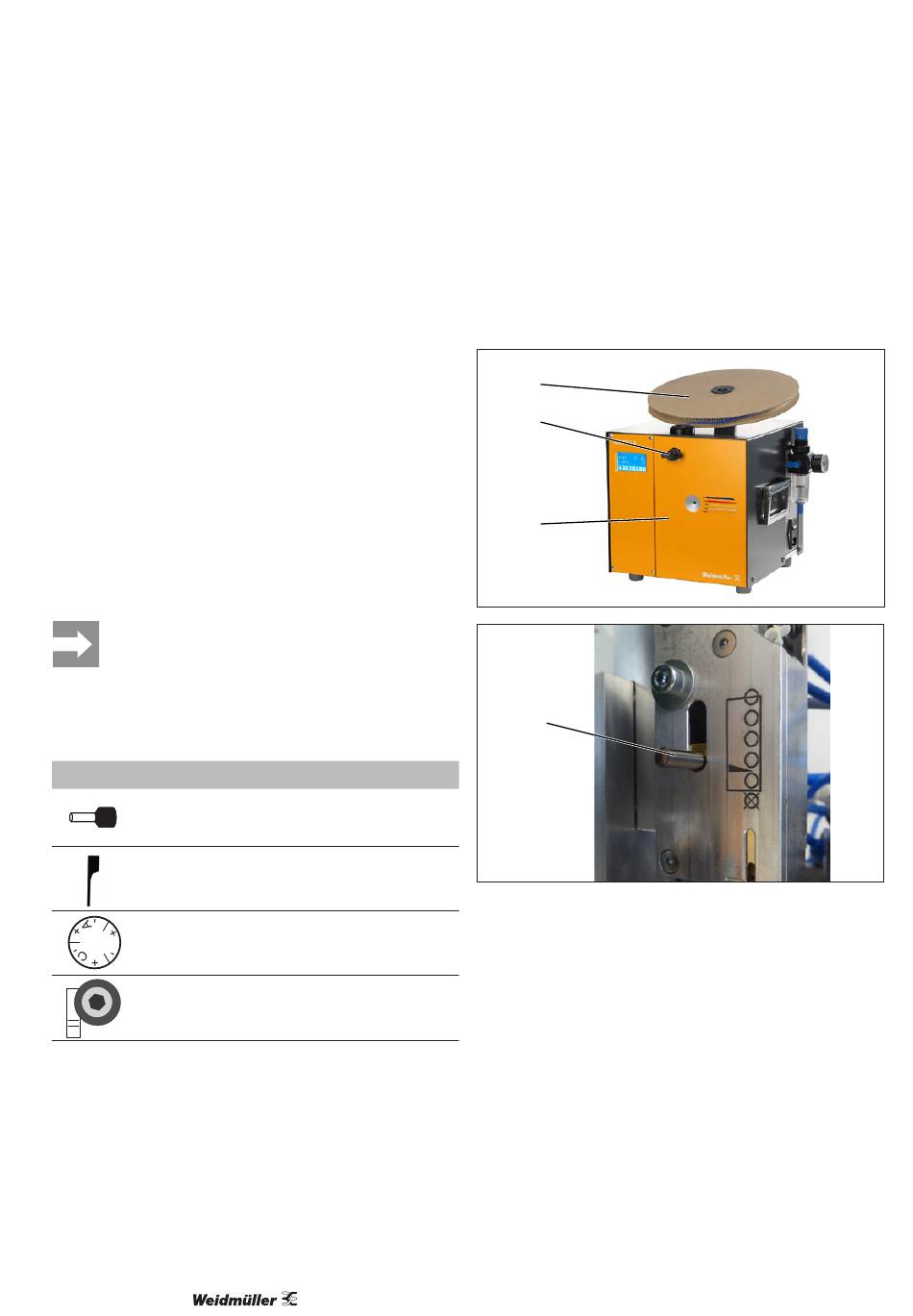

5.1 Inserimento dei terminali

► Impostare la bobina di terminali (1) in modo che lo sroto-
lamento avvenga in senso orario.
► Girare l'elemento di chiusura (2) sul pannello anteriore (3)
per aprirlo.
1
2
3
4
Il bullone di trasporto (4) nell'unità di trasporto deve essere
completamente al di sotto.
Il bullone di trasporto è premuto verso il basso da una mol-
la.
Se non è completamente abbassato:
► Controllare se il bullone di trasporto è bloccato, e rimuo-
vere il blocco se necessario.
► Spingere la striscia di terminali nell'unità di trasporto
solo finché la guaina inferiore si aggancia
► Controllare che l'inserimento sia saldo tirando con cau-
tela la striscia di terminali.
► Chiudere il pannello anteriore utilizzando l'apposito ele-
mento di chiusura.
► Arrotolare la striscia di terminali allentata.
