5.2 Vervangen van de adereindhulsrol

► Draai de vergrendeling op de voorplaat om deze te ope-
nen.
► Draai de voorplaat naar beneden.
► Duw de transportbout volledig omhoog en trek de ader-
eindhulsgordel uit de transporteenheid.
► Zie sectie 5.2.

5.3 Instellen van de striplengte (alleen RS)

Er wordt een letter toegekend aan elke adereindhuls:
16 mm = A 14 mm = B
► Controleer of de toepasselijke letter (A of B) is ingesteld
voor de volgende vier componenten:
1. Hulsstop (Figure 3.2, 4)
2. Vrijgaveapparaat (Figure 3.2, 8)
3. Kabelstrengbevestigingsunit (Figure 3.2, 11)
4. Openingswig (Figure 3.2, 1)
Configureren van de hulsstop

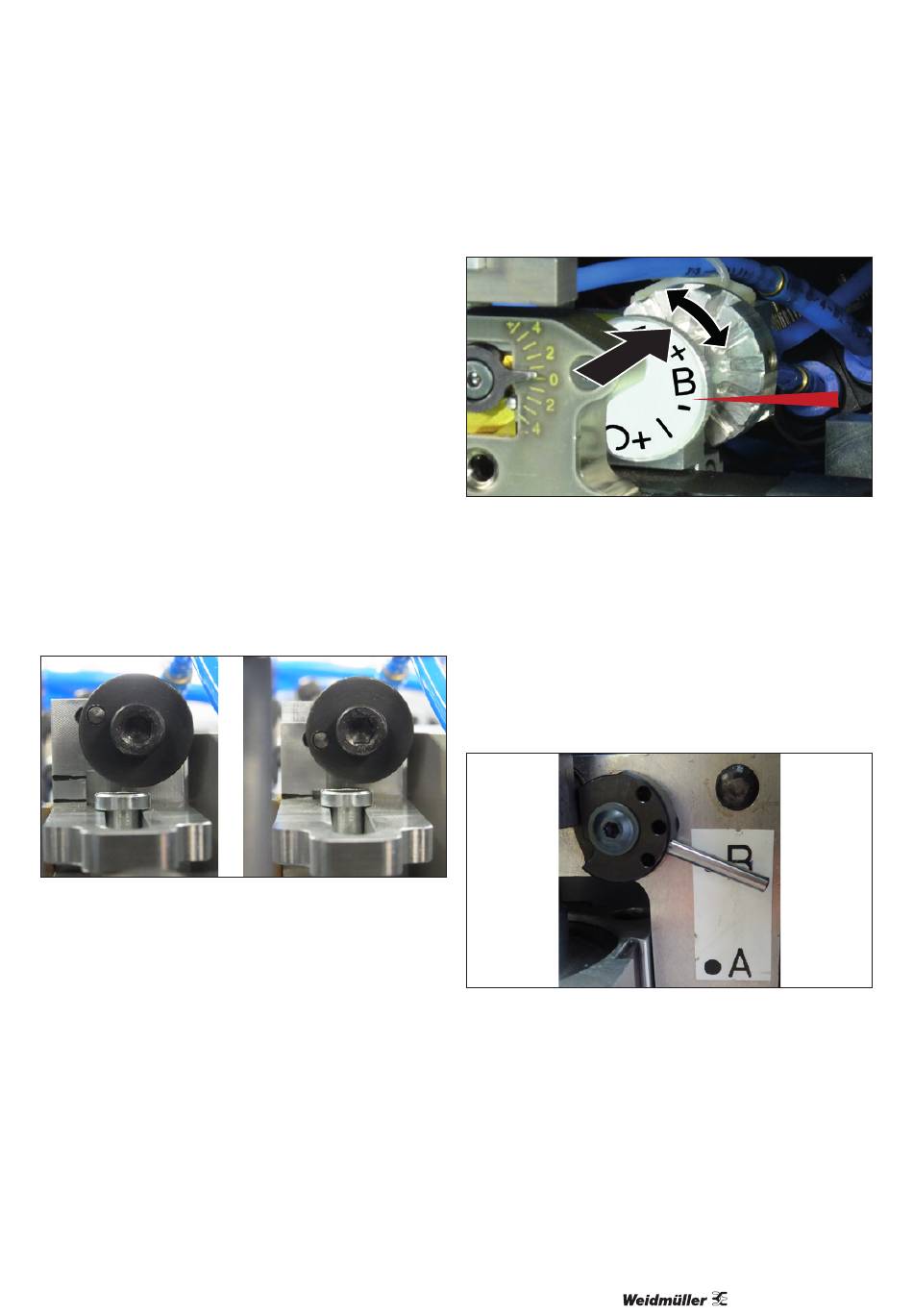

Afbeelding 5.1 Hulsstopconfiguratie
► Draai het instelwiel met de inbussleutel (5 mm) zodat de
gewenste waarde onderaan zichtbaar is.
Twee streepjes=A, één streepje =B.
2549630000/00/09/2017
Instellen van de striplengte op het vrijgaveapparaat
Afbeelding 5.2 Afstelling vrijgaveapparaat (instelling: B)
U kunt de striplengte met de instelling variëren.
► Duw het instelwiel terug en draai het zodat de gewenste
waarde op de gemarkeerde positie is.
► Laat het instelwiel los, zodat het inklikt.
U kunt fijnafstellingen uitvoeren in het geselecteerde confi-
guratiebereik (A of B):
► Om de striplengte te vergroten, draai naar "+"; om de
striplengte te verkleinen, draai naar "-".
Configuratie van de kabelstrengbevestigingsunit
Afbeelding 5.3 Configuratie van de kabelstrengbevestigingsunit (set
B)
► Trek de gereedschapsunit naar voren en zet de hendel
op de gewenste waarde.
5 Instellen van de machine
