Lees de volledige handleiding voor installatie en ingebruikname. Bewaar deze handleiding zorgvuldig
voor later gebruik.
1. BESCHRIJVING

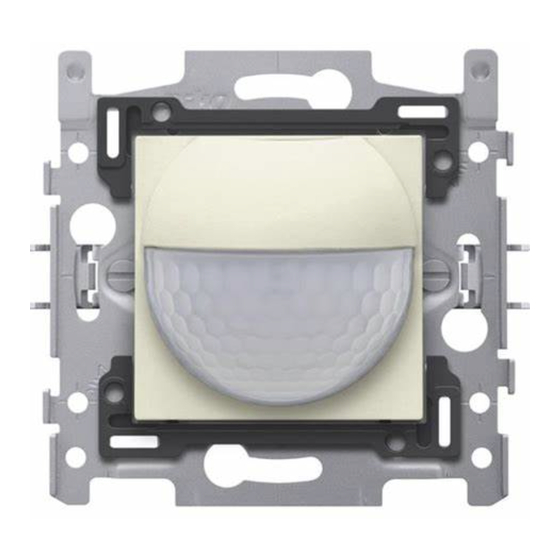

De inbouwbewegingsmelder 180° is een elektronische bewegingsschakelaar die uitsluitend geschikt is voor
gebruik binnenshuis. De bewegingsmelder schakelt de belasting (verlichting) in als beweging van een warmtebron
waargenomen wordt in het detectiegebied én als het daglichtniveau lager is dan de vooraf ingestelde luxwaarde.
Het toestel detecteert beweging met behulp van de Passief Infraroodtechnologie (PIR).
Het toestel (actor + sensor) wordt geleverd op een vooraf gemonteerde metalen sokkel (45 x 45). De
afdekplaat moet afzonderlijk worden besteld.
2. INSTALLATIE
2.1. Aansluiting
Gevaar: Installeer de bewegingsmelder niet onder spanning. Sluit het toestel pas na volledige installatie (inclusief
afdekplaat) aan op de netspanning.
A. Eén lichtkring met één detectiepunt
Sluit de bewegingsmelder en de belasting aan volgens onderstaand aansluitschema:
L
230 Vac
N
B. Eén lichtkring met meerdere detectiepunten
In dit geval is er sprake van een master en een slave. Je kunt maximaal acht slaves aansluiten op één master.
Sluit de slave(s) aan op de master volgens onderstaand aansluitschema:
L
230 Vac
N
Slave Master
C. Gebruik van een externe drukknop of schakelaar
Je sluit een externe drukknop of schakelaar aan op de bewegingsmelder als je het toestel ook manueel
moet kunnen bedienen. Je kunt de drukknop of schakelaar zowel op de master als op een slave aansluiten.
Volg onderstaand aansluitschema om de drukknop of schakelaar aan te sluiten:
L
230 Vac
N
2.2. Montage
Tip: Installeer de bewegingsmelder niet in direct zonlicht of in de buurt van warmtebronnen of luchtstromen
(ventilatie of airconditioning). Dit kan de bewegingsmelder ongewenst activeren.
Tip: Monteer de bewegingsmelder (master) op een locatie waar de lichtsterkte (luxwaarde) het best gemeten wordt.
Monteer de bewegingsmelder in een inbouwdoos met een inbouwdiepte van minimaal 40 mm op een hoogte
van 0,8 tot 1,2 m.
3. INSTELLINGEN
Onder het klapdeksel vooraan op de bewegingsmelder bevinden zich twee potentiometers om de volgende vier
parameters in te stellen:
1
lichtgevoeligheid (±10 – 1000 lux)
uitschakelvertraging (± 1 – 30 min)
2
slave
3
testmode
4
1
3
nv Niko sa
PMXXX-7801XR14325
2
4
Industriepark West 40, BE-9100 Sint-Niklaas, Belgium — tel. +32 3 778 90 00 — fax +32 3 777 71 20 — e-mail: support@niko.be — www.niko.eu
3.1. Bewegingsmelder instellen als master
Stap Actie
1 Draai de linker potentiometer helemaal naar rechts.
2 Draai deze potentiometer terug naar links ...
3 Draai de rechter potentiometer helemaal naar
links (testmode).
4 Draai deze potentiometer terug naar rechts ...
5 Druk tweemaal op de knop bovenaan op de
sensor of wacht tien seconden zonder te
bewegen nadat het licht uitgeschakeld is.
De lichtgevoeligheid en uitschakelvertraging kunnen, indien nodig, worden aangepast. Druk opnieuw tweemaal
op de knop bovenaan op de sensor ter bevestiging of wacht tien seconden zonder te bewegen nadat het licht
uitgeschakeld is.
3.2. Bewegingsmelder instellen als slave
Stap Actie
1 Draai de linker potentiometer helemaal naar
rechts (slave).
2 Draai de rechter potentiometer helemaal naar
links (testmode).
3 Draai de rechter potentiometer terug naar
rechts ...
4 Druk tweemaal op de knop bovenaan op de
sensor of wacht tien seconden zonder te
bewegen nadat het licht uitgeschakeld is.
De uitschakelvertraging kan, indien nodig, worden aangepast. Druk opnieuw tweemaal op de knop bovenaan op
de sensor ter bevestiging of wacht tien seconden zonder te bewegen nadat het licht uitgeschakeld is.
3.3. Testmode
Als je de bewegingsmelder instelt in de testmode, kun je het bereik van de sensor testen. Ook de verlichting die
je aangesloten hebt op het toestel, reageert mee tijdens het testen van het bereik.
Stap Actie
1 Draai de rechter potentiometer helemaal naar
links (testmode).
In de testmode heeft de positie van de linker potentiometer geen invloed op de werking van de sensor. Een
bevestiging (tweemaal drukken op de knop bovenaan op de sensor) of wachttijd (tien seconden nadat het licht
uitgeschakeld is) is hier niet van toepassing.
4. WERKING EN GEBRUIK
4.1. Toegelaten belastingen
Volgende tabel geeft een overzicht van de maximale belasting die toegelaten is per lamptype bij een
omgevingstemperatuur van -5 tot +45°C.
Type verlichting
gloeilampen, 230V-halogeenlampen
(resistieve belasting)
laagspanningsverlichting met
ferromagnetische transformatoren
(minstens 85% belasten) (inductieve
belasting)
laagspanningshalogeenverlichting met
elektronische transformatoren
tl-lampen, niet-gecompenseerd of in serie
gecompenseerd, met ferromagnetische
ballasten
tl-lampen, parallel gecompenseerd, met
ferromagnetische ballasten
verlichting met elektronisch
voorschakelapparaat (EVSA)
(HF-fluorescentieballasten)
spaarlampen (CFLi), 230V-ledlampen
XXX-7801X
Resultaat
De rode led knippert eenmaal.
tot de rode led opnieuw eenmaal knippert.
De rode led zal branden zodra de sensor
beweging detecteert.
tot de rode led uitgaat.
De instelling is bevestigd. De sensor is nu
ingesteld als master op minimale uitschakel-
vertraging en maximale lichtgevoeligheid.
Resultaat
De rode led knippert eenmaal.
De rode led zal branden zodra de sensor
beweging detecteert.
tot de rode led uitgaat.
De instelling is bevestigd. De sensor is nu
ingesteld als slave op minimale uitschakelver-
traging.
Resultaat
De rode led zal branden zodra de sensor
beweging detecteert.
Na detectie brandt het licht gedurende vijf
seconden, waarna het opnieuw voor twee
seconden uitgaat. Dit herhaalt zich telkens je
opnieuw beweegt in het detectiegebied.
Symbool Maximale belasting
10 A – 2300 W
6 A – 1380 VA
10 A – 2300 VA
6 A – 1380 VA
6 A – 1380 VA
3 A – 690 VA
1 A – 230 VA
1
