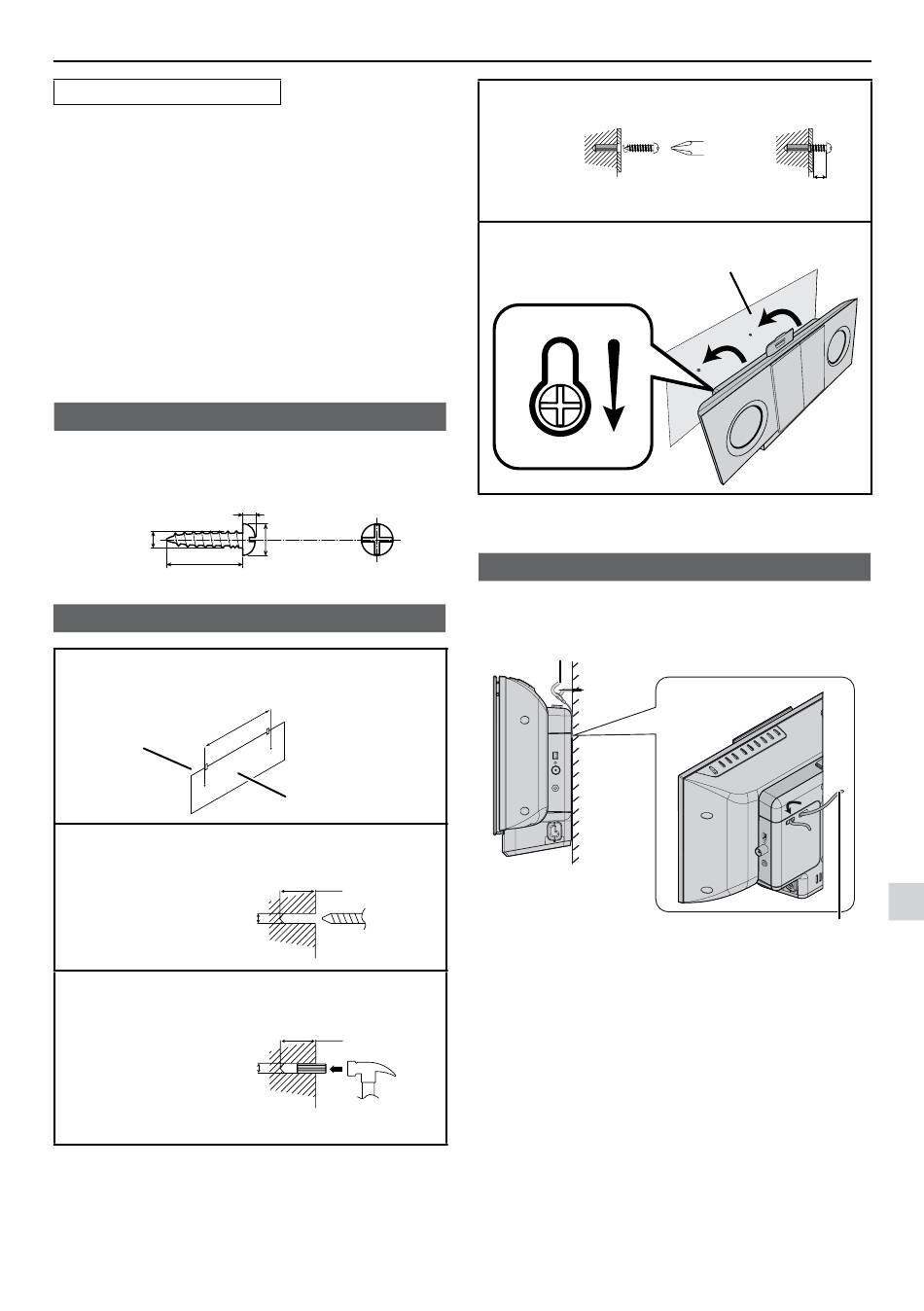

Préparation de l'installation murale
Pour monter l'unité sur un mur
Attention :
● Soyez très attentif pour éviter que l'unité [2,45 kg] ne
tombe durant l'installation murale.
● Avant l'installation, vérifiez l'intégrité du mur. (Ne pas
installer sur mur en plâtre mince ou blanchis, l'unité
risquerait de tomber). Dans le doute, consultez un
technicien de maintenance spécialisé.
● Les vis d'assemblage ne sont pas fournies. Utiliser
des vis appropriées.
● Vérifiez que tous les vis de fixation murale sont bien
serrés.
● Choisissez un bon emplacement. Dans le cas contrai-
re, des accidents pourrait se produire ou l'unité pour-
rait être endommagée.
● SHARP ne saurait être tenu responsable des dom-
mages causés par une installation incorrecte.
■ Vis d'entraînement
SHARP a conçu cette unité afin que vous puissiez l'ac-
crocher au mur. Utilisez des vis appropriés (non-fournis).
Voyez ci-dessous pour le type et la taille de vis à utiliser.
5 mm
Min. 22 mm
■ Installation de l'unité
1
Fixez le modèle en papier au mur en position hori-
zontale comme ci-dessous.
188 mm
509 mm
Surface du mur
44 mm
2
A l'aide d'une perceuse, faites un trou dans le mur
en suivant les marques sur le modèle en papier.
8-9 mm
Surface du mur
3
Installez une cheville dans le trou à l'aide d'un mar-
teau, jusqu'à ce qu'elle affleure le mur.
8-9 mm
Surface du mur
3,2 mm
9 mm
44 mm
29 mm
Guide en papier (fourni)
32 mm
32 mm
4
Fixez les vis au mur tel que montré ci-dessous.
(2 vis au total).
Surface du mur
5
Accrochez l'unité sur les vis.
■ Prévention de chute
Des câbles de sécurité (non-fournis) sont utiles pour em-
pêcher l'unité de tomber du mur.
Vis œillet (non-fournis)
Mur
Faites une boucle avec les câbles de sécurité (non-four-
nis) dans chacun des trous tel que indiqué et nouez les
câbles de sécurité sur un crochet (vis œillet).
Le diamètre du fil/câble doit être inférieur à 1,5 mm.
F-4
Surface du mur
4,3 ~ 4,8 mm
Espace entre la tête et le mur
Surface du mur
Câbles de sécurité (non-fournis)
Ø fil > 1,5 mm
