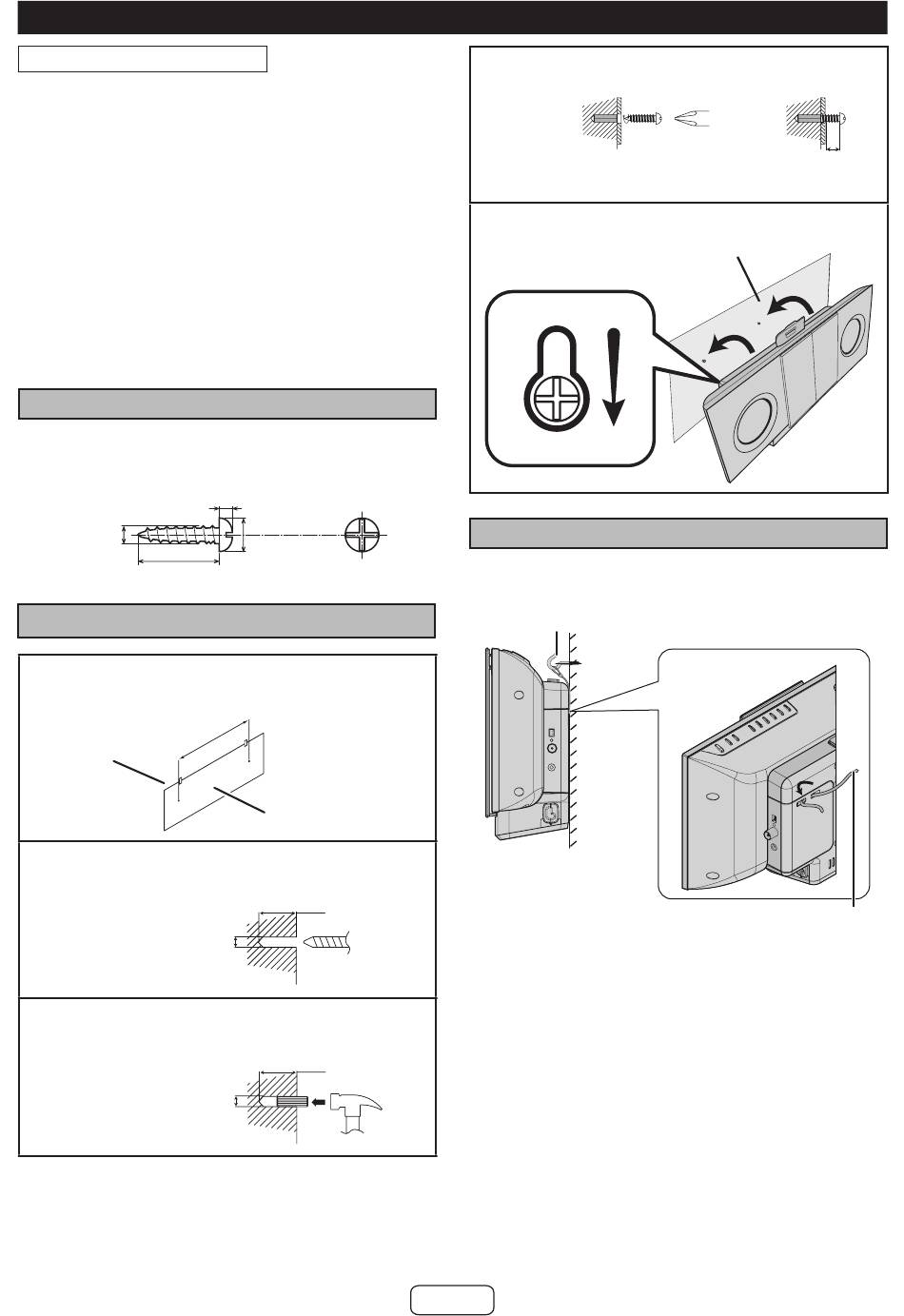

Préparation de l'installation murale
Pour monter l'unité sur un mur
Attention :
Soyez très attentif pour éviter que l'unité [2,45 kg] ne
●
tombe durant l'installation murale.
Avant l'installation, vérifiez l'intégrité du mur. (Ne pas
●
installer sur mur en plâtre mince ou blanchis, l'unité ris-
querait de tomber). Dans le doute, consultez un techni-
cien de maintenance spécialisé.
Les vis d'assemblage ne sont pas fournies. Utiliser des
●
vis appropriées.
Vérifiez que tous les vis de fixation murale sont bien
●
serrés.
Choisissez un bon emplacement. Dans le cas contraire,
●
des accidents pourrait se produire ou l'unité pourrait
être endommagée.
SHARP ne saurait être tenu responsable des dom-
●
mages causés par une installation incorrecte.
Vis d'entraînement
■
SHARP a conçu cette unité afin que vous puissiez l'accro-
cher au mur. Utilisez des vis appropriés (non-fournis). Voyez
ci-dessous pour le type et la taille de vis à utiliser.
5 mm
22 mm
Installation de l'unité
■
1�
Fixez le modèle en papier au mur en position hori-
zontale comme ci-dessous.
188 mm
509 mm
Surface du mur
44 mm
2�
A l'aide d'une perceuse, faites un trou dans le mur
en suivant les marques sur le modèle en papier.
9 mm
Surface du mur
3�
Installez une cheville dans le trou à l'aide d'un
marteau, jusqu'à ce qu'elle affleure le mur.
9 mm
Surface du mur
3,2 mm
9 mm
44 mm
29 mm
Guide en papier (fourni)
32 mm
32 mm
4�
Fixez les vis au mur tel que montré ci-dessous. (2 vis
au total).
Surface du mur
5�
Accrochez l'unité sur les vis.
Prévention de chute
■
Des câbles de sécurité (non-fournis) sont utiles pour empê-
cher l'unité de tomber du mur.
Vis œillet (non-fournis)
Mur
Faites une boucle avec les câbles de sécurité (non-fournis)
dans chacun des trous tel que indiqué et nouez les câbles
de sécurité sur un crochet (vis œillet).
Le diamètre du fil/câble doit être inférieur à 1.5 mm.
F-
Surface du mur
4,3 ~ 4,8 mm
Espace entre la tête et le mur
Surface du mur
Câbles de sécurité (non-fournis)
Ø fil > 1,5 mm
