8 | Préparer le fonctionnement
3 Préparer le fonctionnement
3.1 Contrôler la pression de service de l'installation de
chauffage
La pression de service s'élève à 1 à 2 bars en fonctionnement normal.
Si une pression de service supérieure est nécessaire, votre spécialiste
vous fournira la valeur requise.
°C

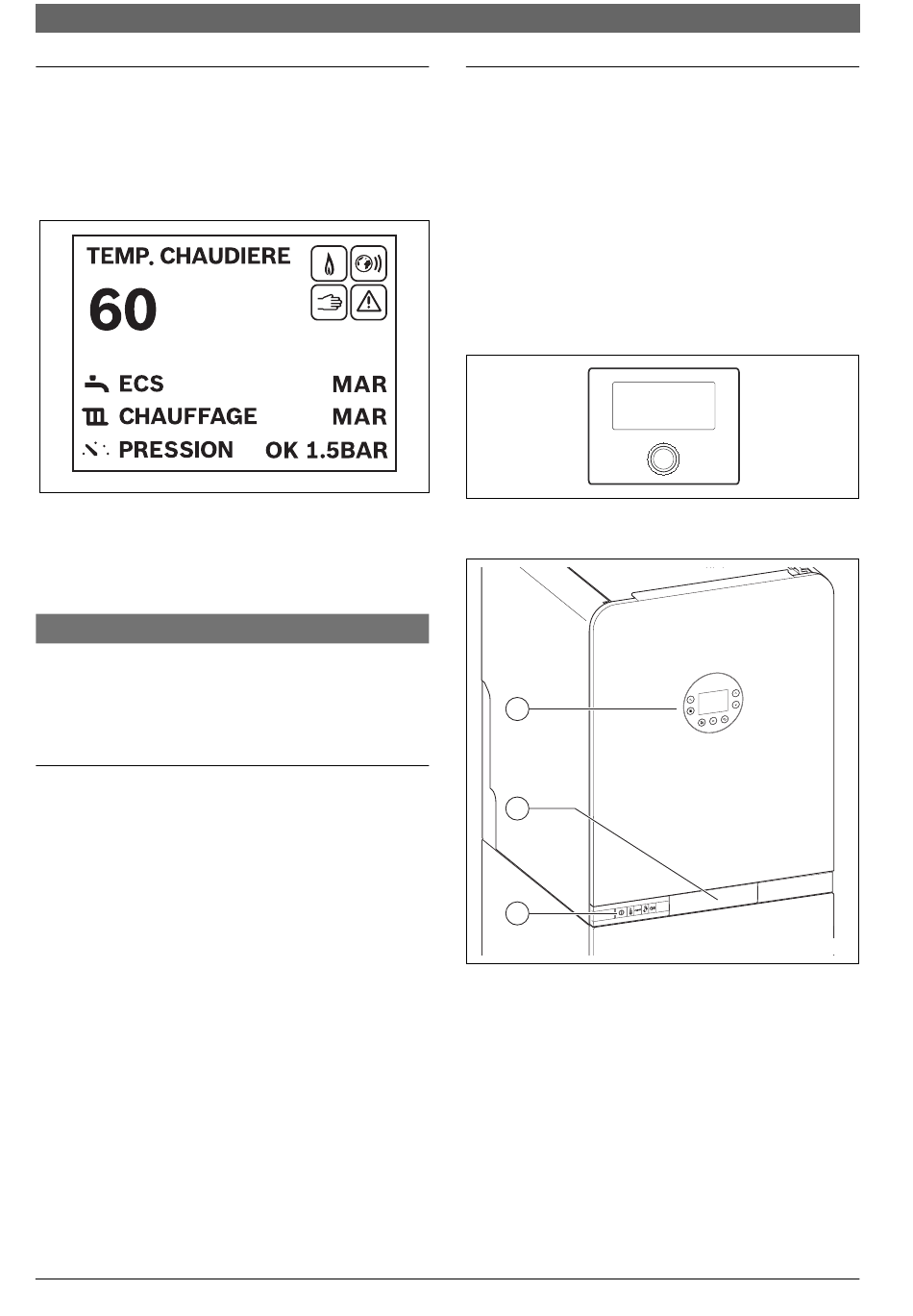

Fig. 1 Affichage de la pression de service du chauffage sur l'écran
standard
3.2

Rajouter de l'eau de chauffage

L'alimentation en eau de chauffage est différente sur chaque installation.
Demandez donc à votre chauffagiste de vous montrer la marche à suivre.
AVIS :
Dommages matériels dus à des variations de température
importantes !
En rajoutant de l'eau de chauffage froide dans une chaudière chaude, les
tensions thermiques peuvent provoquer des fissures.
▶ Ne remplir l'installation de chauffage qu'à froid. Température de
départ maximale 40 °C.
La pression maximale de 3 bars, pour la température la plus élevée de
l'eau de chauffage, ne doit pas être dépassée (la soupape de sécurité
s'ouvre).
3.3

Rajouter du liquide caloporteur avec GC9000iWM ../

210 S et les appareils avec accessoire CS 15 - Kit de
raccordement soutien chauffage solaire:
L'appoint de liquide caloporteur ne doit être réalisé que par un spécia-
liste.
La pression maximale de 6 bars, pour la température la plus élevée de
l'installation solaire, ne doit pas être dépassée (la soupape de sécurité
s'ouvre).
6720861537 (2016/05)
4

Utilisation

Cette notice d'utilisation explique la commande de la chaudière. En fonc-
tion du module de commande utilisé, la commande de certaines fonc-
tions peut différer de cette description. Toujours respecter la notice
d'utilisation du module de commande.
Les modules de commande suivants peuvent être utilisés :
• Module de commande intégré dans l'appareil, pour la régulation en
fonction de la température extérieure ( fig. 3).
• Module de commande monté à l'extérieur, pour la régulation en fonc-
tion de la température extérieure.
• Module de commande pour la régulation en fonction de la tempéra-
ture ambiante.
▶ Régler le module de commande conformément à la notice d'utilisa-
tion correspondante.
0010006587-003
Fig. 2 Module de commande (exemple)
4.1 Aperçu du tableau de commande
1
2
3
Fig. 3 Aperçu des éléments de commande
[1] Tableau de commande
[2] Tiroir pour le module de commande
[3] Touches de réglage
0 010 002 699-002
0 010 007 642-001
CerapurModul 9000i
