Simpool Modèle Rx MANUEL D'INSTRUCTIONS et d'ENTRETIEN
Pompe péristaltique numérique programmable FRANÇAIS
2.4 BRANCHEMENTS ÉLECTRIQUES
Avant d'effectuer toute intervention sur la pompe, couper la tension d'alimentation de la machine !

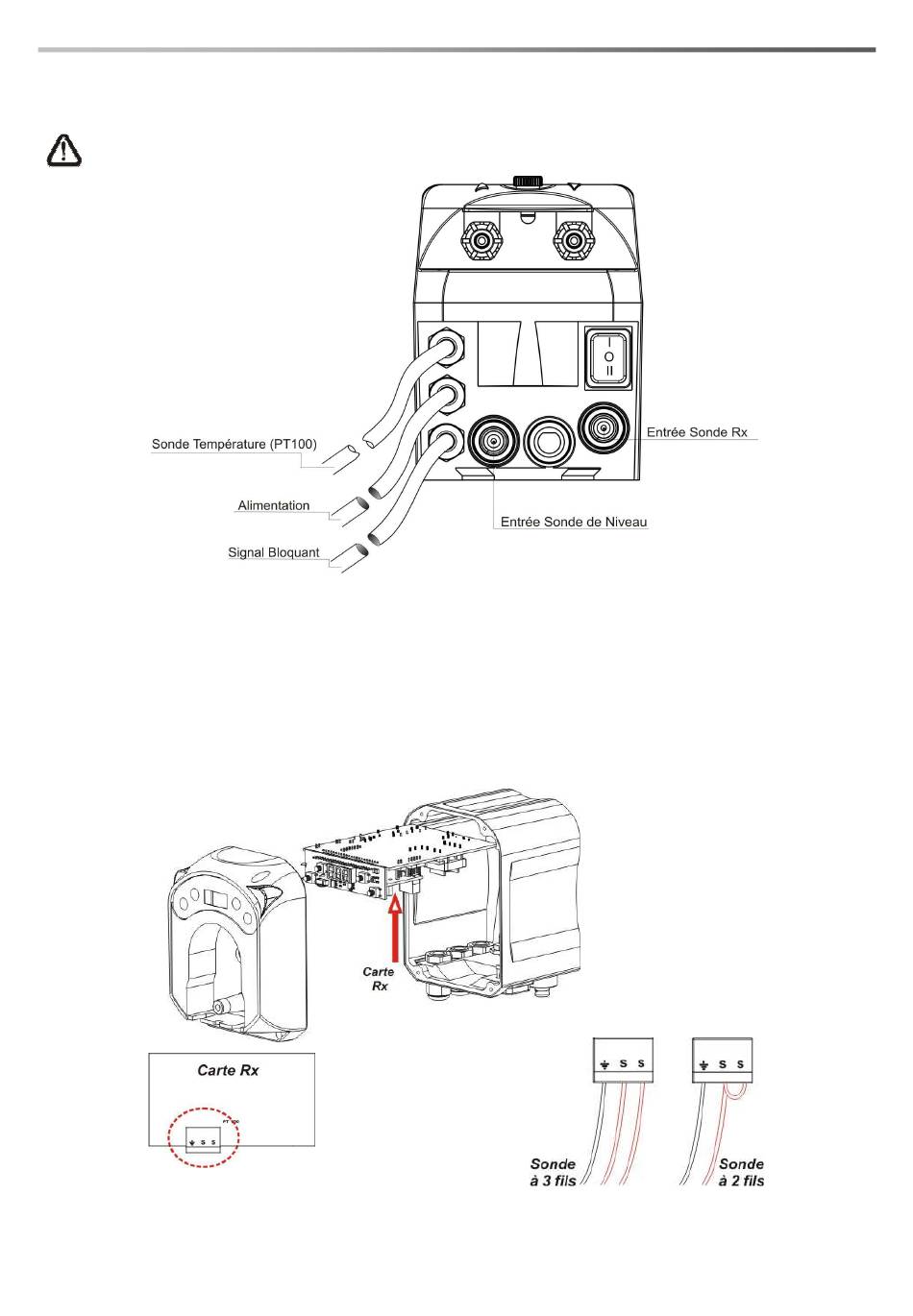

Fig. 5 – Vue par le Bas
Brancher le câble de la pompe à une tension compatible avec celle sur l'étiquette.
Pour les connexions, consulter la Fig. 5.
2.4.1 S L T - PT100
ONDE POUR LA ECTURE DE LA EMPERATURE
La Sonde PT100, pour la lecture de la température est en option lors de l'achat du produit.
Si l'on souhaite connecter la sonde de température successivement à l'achat de la pompe, à condition que le
modèle de la pompe achetée ne la prévoit pas (modèle Rx avec PT100), il faudra ouvrir la boîte et connecter sur la
carte du Rx, monté sur la carte électronique principale (voir Fig. 6).
Sur la Fig. 7-a est illustré le branchement de la sonde de la température PT100 sur la borne correspondante
présente sur la carte ; selon le modèle de sonde disponible effectuer l'un des branchements reportés sur la Fig. 7-b
Fig. 6 – Démontage de la pompe
(a) (b)
Fig. 7 – Carte Rx et branchement de la sonde de température
ADSP7000110 rév. 1.1 17/06/2013 8/36
