aqua Simpool Rx Manuel D'instructions Et D'entretien page 11

Simpool Modèle Rx
Pompe péristaltique numérique programmable

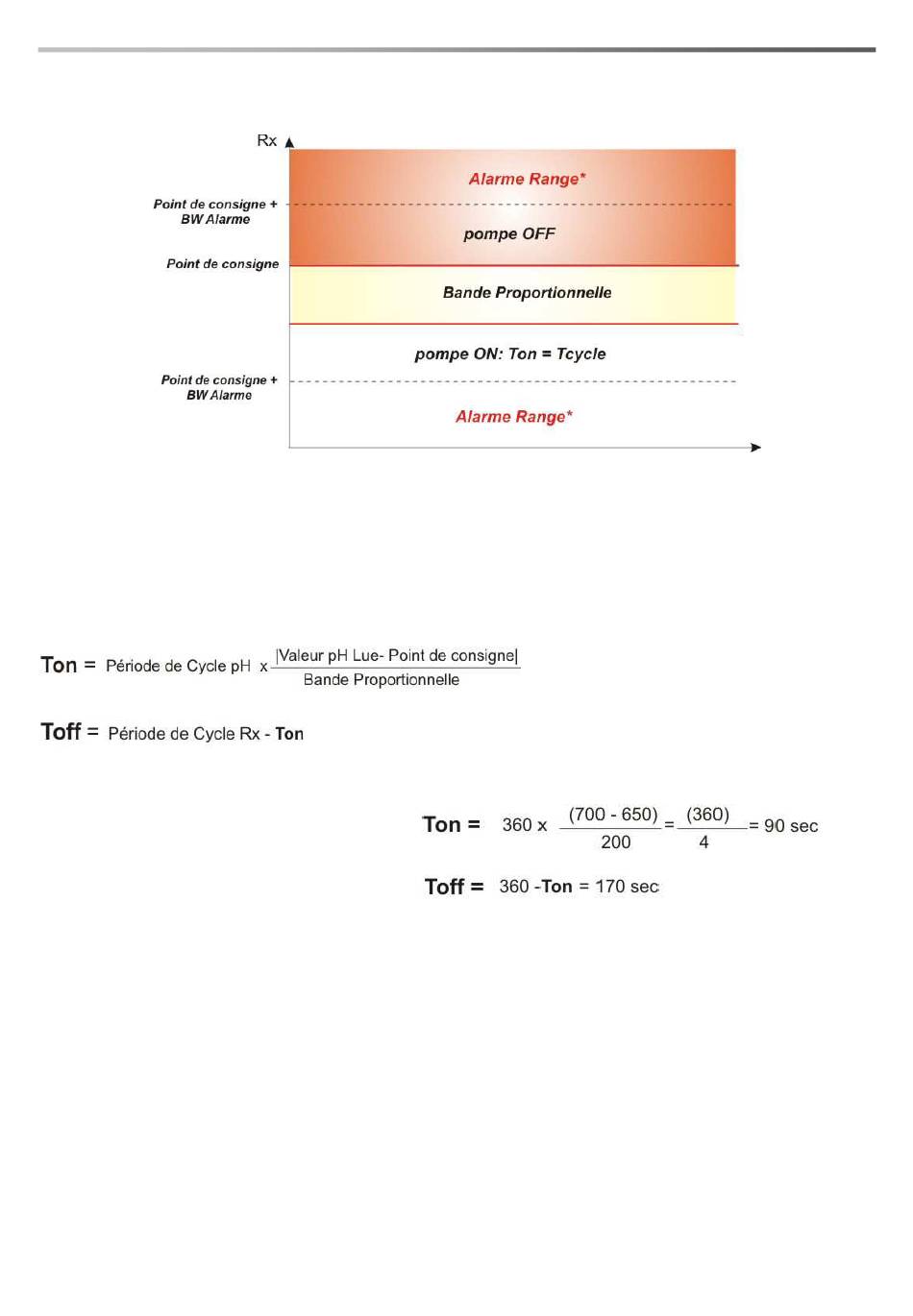

Sur la figure suivante (Fig. 10) est reporté le schéma de fonctionnement.
(*) Si BW Alarme Range différente de 0mV, l'alarme range est activée.
La période de cycle Rx se distingue par un temps de Ton pendant lequel la pompe est activée et un temps de Toff
pendant lequel la pompe est à l'arrêt.
Les périodes Ton et Toff sont calculées au début d'un cycle de Rx en fonction des formules suivantes :
La Bande Proportionnelle Rx est programmable avec les valeurs suivantes : 20/ 50/ 100/ 200 mV.
Exemple :
Période de Cycle Rx = 360 sec (6')
Point de consigne Rx = 700 mV
Bande Proportionnelle Rx = 200 mV
Valeur lue = 620 mV
L'étalonnage de la sonde Rx est effectué pour un seul point d'étalonnage, ou à 475 mV, correspondant à la valeur
de Rx de la solution tampon fournie dans le kit d'installation ; il est possible de modifier cette valeur pour l'adapter à
la solution tampon disponible.
La qualité de la sonde est affichée en pourcentage au terme de l'étalonnage ; si la valeur est inférieure ou égale à
25 %, la sonde doit être remplacée.
La sonde redox ne subit pas de variations significatives lors de la lecture de la valeur en fonction de la
température, par conséquent il ne faut pas corriger en fonction de la variation thermique la valeur de redox lue ; il
est possible toutefois de contrôler la température présente dans la piscine, par l'intermédiaire d'une sonde PT100
(en option).
ADSP7000110
Fig. 10 – Schéma de fonctionnement
rév. 1.1
MANUEL D'INSTRUCTIONS et d'ENTRETIEN
17/06/2013
FRANÇAIS
[3-1]
[3-2]
11/36
