Simpool Modèle Rx
Pompe péristaltique numérique programmable

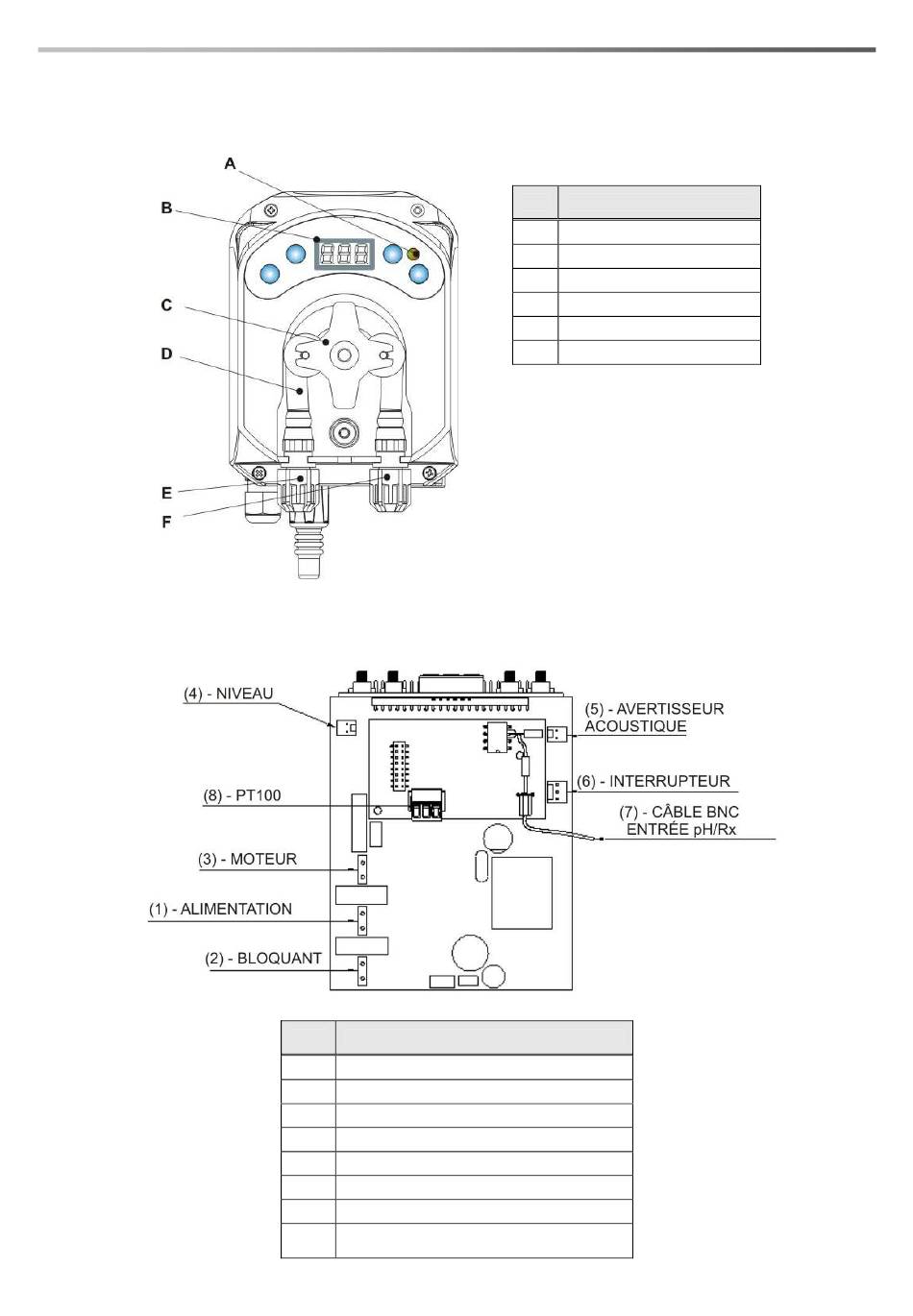

ANNEXE B –
Figure de Référence
ADSP7000110
Configuration de la Carte Électronique
Réf.
Description
1
Connecteur d'Alimentation de l'Appareil
2
Connecteur du signal bloquant
3
Connecteur Moteur
4
Connecteur Niveau
5
Connecteur Avertisseur acoustique
6
Connecteur Interrupteur
7
Câble BNC Entrée pH/Rx
Connecteur entrée PT100 (uniquement
8
dans la version thermo-compensée)
rév. 1.1
MANUEL D'INSTRUCTIONS et d'ENTRETIEN
Réf.
Description
A
LED bicolore
B
Écran 3 Digit à 7 segments
C
Porte rouleaux
D
Tuyau péristaltique
E
Raccord d'aspiration
F
Raccord de refoulement
17/06/2013
FRANÇAIS
27/36
