Simpool Modèle Rx
Pompe péristaltique numérique programmable
MENU
Lors de l'alimentation de la pompe, indépendamment de l'état de l'interrupteur, l'écran affiche pendant une seconde
la version du micrologiciel dans le format suivant «rx.y» ; ensuite le premier poste du Menu Initial est affiché.
Il sera possible de faire défiler tout le Menu aussi bien de l'interrupteur ON que de l'interrupteur OFF.
Le Menu est constitué des sous-menus suivants :
Menu Initial, qui permet l'affichage de l'état de la pompe ;
Menu Utilisateur, qui permet la modification des paramètres fondamentaux de fonctionnement ;
Menu Programmation, qui permet de configurer tous les paramètres de fonctionnement et de visualiser
les statistiques : ce menu est accessible uniquement par l'intermédiaire de la saisie du mot de passe ;
Pour la navigation des menus, consulter l'annexe G - Menus Détaillés.
Menu Initial

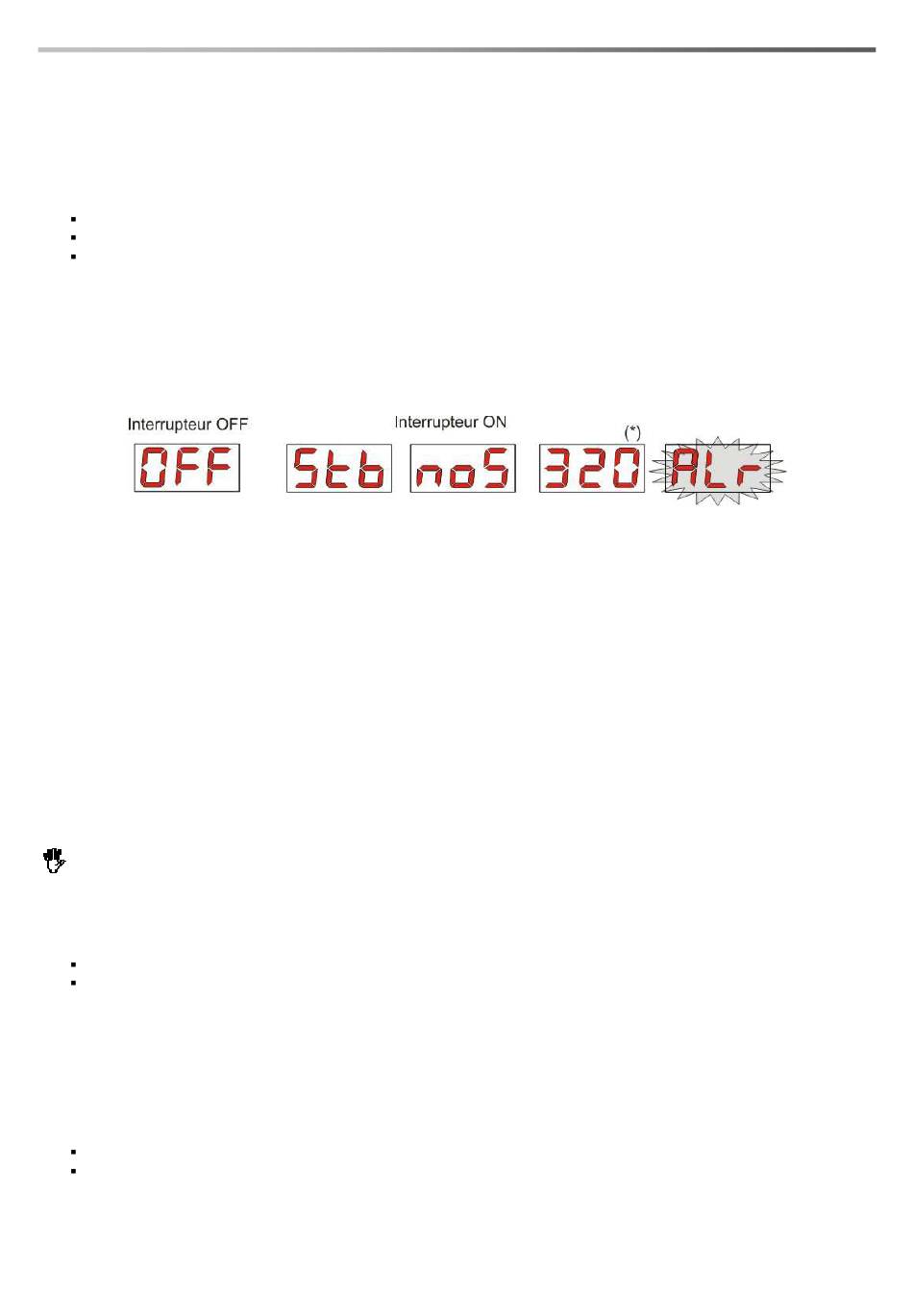

Le premier poste du menu Initial affiche, en fonction de l'état de l'interrupteur et de la pompe, l'une des pages-
écrans suivantes :
(*) valeur d'exemple de la lecture du Redox ;
noS (Signal pas activé) : s'affiche si le signal bloquant, relié à la pompe de recirculation de l'eau de la piscine
n'est pas activé ;
Stb (Signal en Stabilisation) : s'affiche si le signal bloquant, relié à la pompe de recirculation de l'eau de la
piscine est activé mais en attente de stabilisation ;
Valeur du Rx lue : la valeur reportée est la valeur de Rx lue par la sonde, affichée de -999 à 999 mV ; si la valeur
lue est négative, la valeur en mV dans le module et le «-» sera affichée de manière alternée.
La valeur du redox est clignotante, en alternance à noS ou Stb si le signal n'est pas activé ou activé mais pas
stabilisé ; tandis qu'il sera fixe si le signal bloquant de la pompe de circulation de l'eau est activé et stabilisé ;
Alr (poste d'Alarme): si une ou plusieurs alarmes sont activées, chaque page-écran du Menu Initial, avec
l'interrupteur sur ON, sera visible en alternance au poste de signalisation de l'alarme la plus prioritaire. (voir section
des Alarmes)
Si le signal bloquant est désactivé à partir du Menu Configurations (voir la section correspondante), il
s'affichera uniquement la valeur lue du potentiel redox.
À partir de la page-écran initiale, avec la touche F, il est possible de faire défiler les autres postes du Menu et
d'afficher :
la valeur du Point de consigne configuré SEt pour le Rx;
la valeur de la température °C lue par la sonde de température PT100 de 0,0 à 99,9 °C : si la sonde de
température n'était pas branchée, il s'afficherait «t - - ».
Si l'option de la lecture de la température était désactivée (OFF), ce poste ne s'afficherait pas.
À partir de la valeur de la température, toujours avec la touche F, on retourne sur le premier poste : si sur l'écran
est affichée la valeur de Rx (signal d'activation stabilisé ou désactivé du Menu Configurations) la lecture du redox
sera précédée de l'étiquette «rE».
À partir de n'importe quel poste du Menu Initial on peut passer au :
Menu Programmation en appuyant sur la touche Enter pendant 3 secondes ;
Menu Utilisateur en appuyant sur la touche F pendant 3 secondes ;
ADSP7000110
rév. 1.1
MANUEL D'INSTRUCTIONS et d'ENTRETIEN
17/06/2013
FRANÇAIS
12/36
