Simpool Modèle Rx
Pompe péristaltique numérique programmable
Exécution d'un trou D24 mm
Effectuer un pré-trou de 5 mm au milieu de la partie supérieure du tuyau ;
Élargir le trou avec la pointe de 24 mm fournie dans le kit d'installation, jusqu'à introduire complètement la
pointe dans le tuyau ;
Ébarber le trou en enlevant les résidus de PVC ;
Installation du porte-sonde :
Insérer le joint torique sur le tube d'injection ;
Insérer le tube dans le tuyau dans le sens du flux comme indiqué par la flèche sur l'étiquette ;
Positionner le joint torique dans son logement et le maintenir en position, appliquer la partie supérieure du
porte-sonde sur le tuyau de la piscine ;
Introduire les deux vis (si le tuyau est DN63 utiliser les deux entretoises enter le porte-sonde supérieur et
le collier inférieur), appliquer la partie inférieure du porte-sonde sur le tuyau et serrer les écrous sur les vis ;
Serrer les vis de serrage en mode uniforme pour obtenir une fixation correcte, ne pas serrer
complètement une vis lorsque l'autre est encore dévissée.
Installation de l'électrode courte
1. Enlever le capuchon de l'électrode (remettre avec soin le capuchon, ce sera utile en cas d'entretien ou
pour la pause en hiver, dans ce cas, il faudra le remettre sur l'électrode après l'avoir remplie avec ¾
d'eau);
2. Introduire et faire coulisser deux joints toriques à mettre sur la partie inférieure de la tête de l'électrode ;
3. Faire passer le câble de l'électrode sur la fente présente sur la bague ;
4. Procéder alors au calibrage de la sonde décrite au chapitre 3.3.3, exécuter ensuite le point 5 ;
5. Introduire l'électrode dans le porte-sonde sans forcer jusqu'à ce que le joint torique se positionne entre la
partie inférieure de la tête de l'électrode et le logement sur le porte-sonde. Serrer ensuite la bague
manuellement ;
Consulter la Fig. 3
ADSP7000110

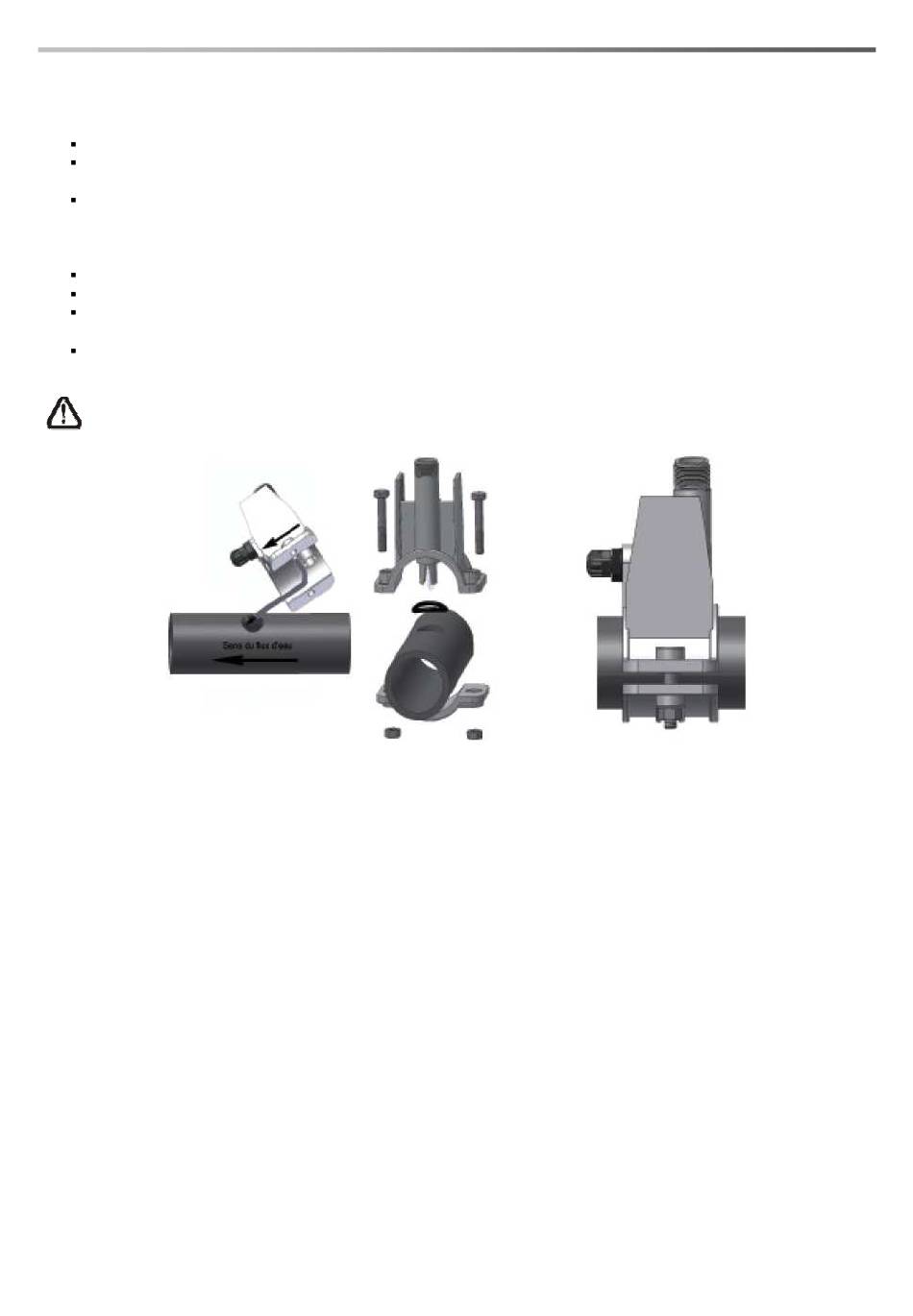

Fig. 2 – Montage du Porte-sonde
rév. 1.1
MANUEL D'INSTRUCTIONS et d'ENTRETIEN
17/06/2013
FRANÇAIS
6/36
