SECTION 2T - TORCHE:
INTRODUCTION
2T.01 But du manuel
Ce manuel contient des descriptions, des instructions de
fonctionnement et des procédures d'entretien relatives à
la torche de coupage au jet de plasma SL40. L'entretien
du matériel doit être confi é à un personnel dûment formé
dans ce but; une stricte mise en garde à l'adresse des
personnels non qualifi és : ne pas tenter d'effectuer des
réparations ou des réglages non couverts par ce manuel
au risque de faire déchoir la garantie. Lire ce manuel
dans son intégralité. Une parfaite assimilation des
caractéristiques et des capacités du matériel contribuera
à garantir la fi abilité d'exploitation pour laquelle il a été
conçu.
2T.02 Caractéristiques
A. Confi gurations de la torche

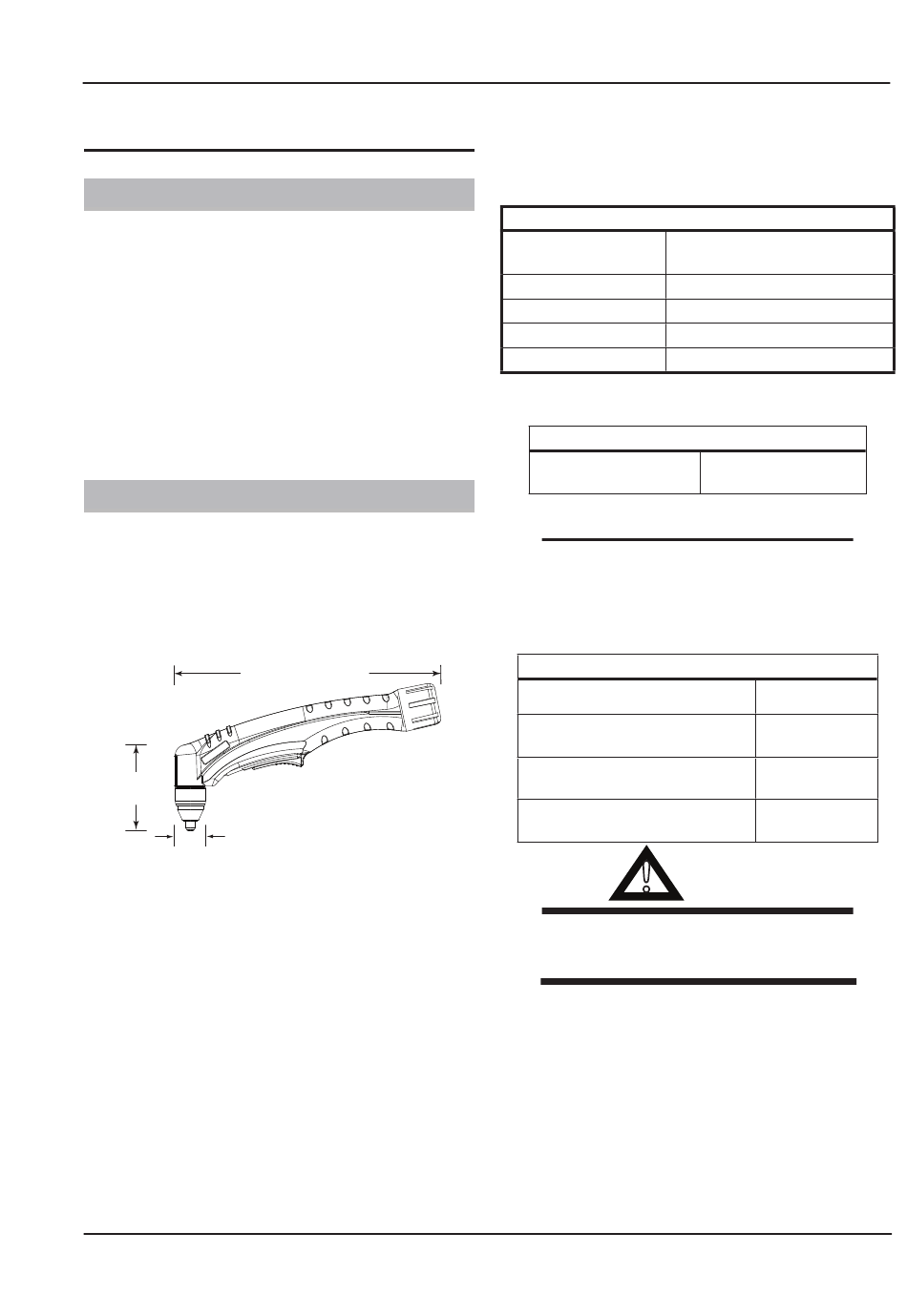

1. Torche manuelle modèle SL40
Le corps de la torche manuelle forme un angle
à 75° par rapport au manche de la torche. Les
torches manuelles sont munies d'un manche et
d'une gâchette.
B. Longueurs de câblage de la torche
Les torches manuelles se présentent comme suit:
• 4,6 m
C. Composants de la torche
Cartouche d'amorçage, électrode, tuyère, jupe
D. Pièces en place (PIP)
La torche est équipée d'un interrupteur embarqué.
Tension nominale du circuit : 12 VCC
Manuel 0-5190
E. Type de refroidissement
Mélange d'air ambiant et de courant gazeux à travers
la torche.
F. Caractéristiques nominales de la torche
Caractéristiques nominales de la torche SL40
Température ambiante
Facteur de marche
Courant maximum
Tension (V
)
crête
Tension d'amorçage d'arc
G. Caractéristiques nominales du courant
Caractéristiques nominales du courant SL40
Torche et câbles SL40
Les caractéristiques du générateur
détermineront la gamme d'épaisseur du
matériel.
H. Caractéristiques du gaz
Caractéristiques du gaz de la torche SL40
Gaz (plasma et secondaire)
Pression d'entrée minimum
Pression d'entrée maximum
Débit de gaz
!
Ne pas utiliser la torche avec de l'oxygène (O
Cette torche ne doit pas être utilisée avec des
systèmes d'amorce à haute fréquence.
2T-1
CUTMASTER 12+
104° F
40° C
100% à 40 As à 250 scfh
40 A
500 V
500 V
Jusqu'à 40 A, CC,
polarité directe
REMARQUE
Air comprimé
85 psi
5,9 bar
125 psi / 8,6 bar
193 scfh
91 l/min
MISE EN GARDE
INTRODUCTION
).
2
