GSE AIR'SYSTEM Manuel D'installation page 19

Étapes de montage

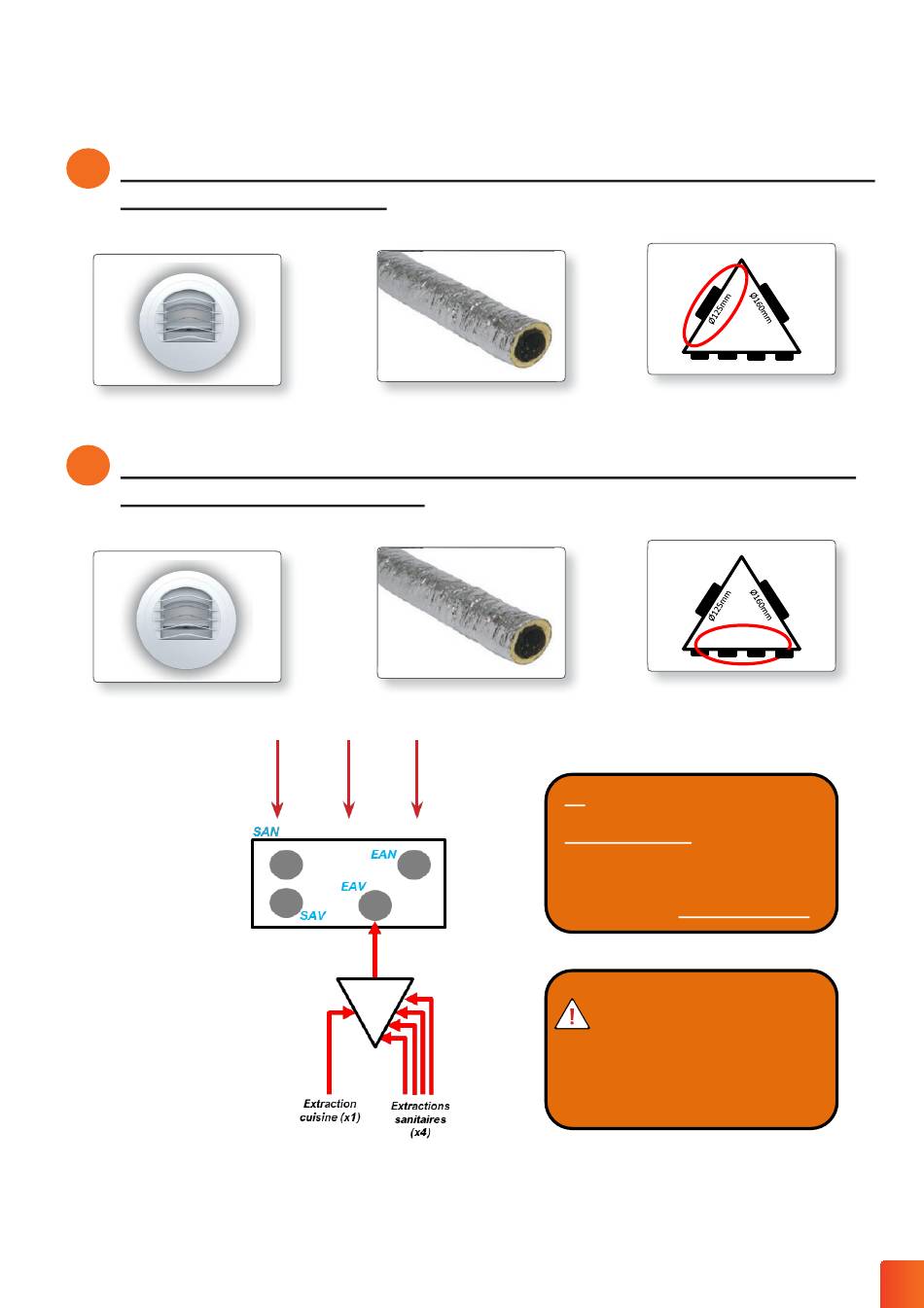

RELIER LA BOUCHE D'EXTRACTION Ø125MM A L'ENTREE Ø125MM DU
24
DELTA Ø160/125/4X80MM
Bouche d'extraction
125mm
Ø
RELIER LES BOUCHE D'EXTRACTION Ø80MM AUX ENTREES Ø80MM
25
DU DELTA Ø160/125/4X80MM
Bouche d'extraction
80mm
Ø
1×Ø125mm
+
Gaine d'extraction isolée
125mm
Ø
+
Gaine d'extraction isolée
80mm
Ø
Ø160mm
4×Ø80mm
+
Ø4×80mm
Delta Ø160/125/4×80mm
+
Ø4×80mm
Delta Ø160/125/4×80mm
NB : 1 BOUCHE Ø125MM ET 2
BOUCHES Ø80MM
AUTOREGLABLES SONT FOURNIES
DANS LE KIT. VOUS AVEZ LA
POSSIBILITE DE RELIER 2 BOUCHES
Ø80MM DE PLUS SI BESOIN. ELLES
DEVRONT ÊTRE AUTORÉGLABLES !
SI TOUTES LES ENTREES D'AIR
VICIE Ø80MM NE SONT PAS
UTILISEES, BOUCHER LES ENTREES
VIDES AVEC LES BOUCHONS
ROUGES Ø80MM FOURNIS
