GSE AIR'SYSTEM Manuel D'installation page 12

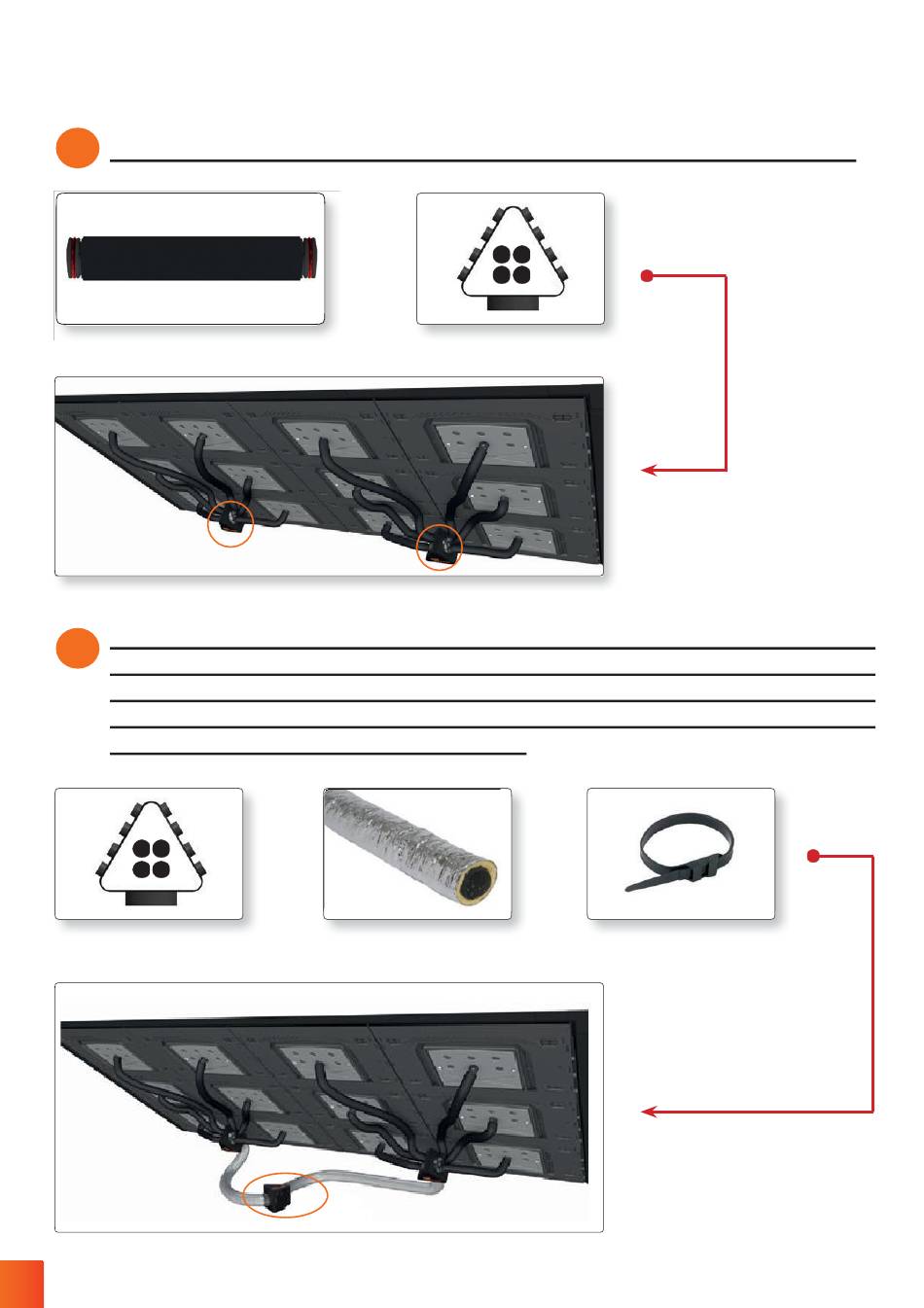

Étapes de montage
6
RACCORDER LESGAINES COLLECTRICESAU(X) DELTA(S)COLLECTEUR(S)
Gaines collectrices
isolées
SI LE SYSTÈME EST RELIÉ À PLUS DE 12 PANNEAUX (+ D'UN DELTA
7
COLLECTEUR), RACCORDER LES DELTAS COLLECTEURS ENTRE
EUX À L'AIDE D'UN DELTA Y, PUIS À LA BOX GSE AIR'SYSTEM VIA LES
GAINES D'INSUFFLATION ISOLÉES DE Ø200 ET DES SERFLEX
SELON LA CONFIGURATION CHOISIE
Delta collecteur GSEAir'System
12 x Ø75mm / Ø160mm
12
+
Ø75mm
+
Gaine d'insufflationisolée
Ø
Delta collecteur GSEAir'System
12 x Ø75mm / Ø160mm
+
125 / 160 / 200
Serflex
