GSE AIR'SYSTEM Manuel D'installation page 17

Étapes de montage

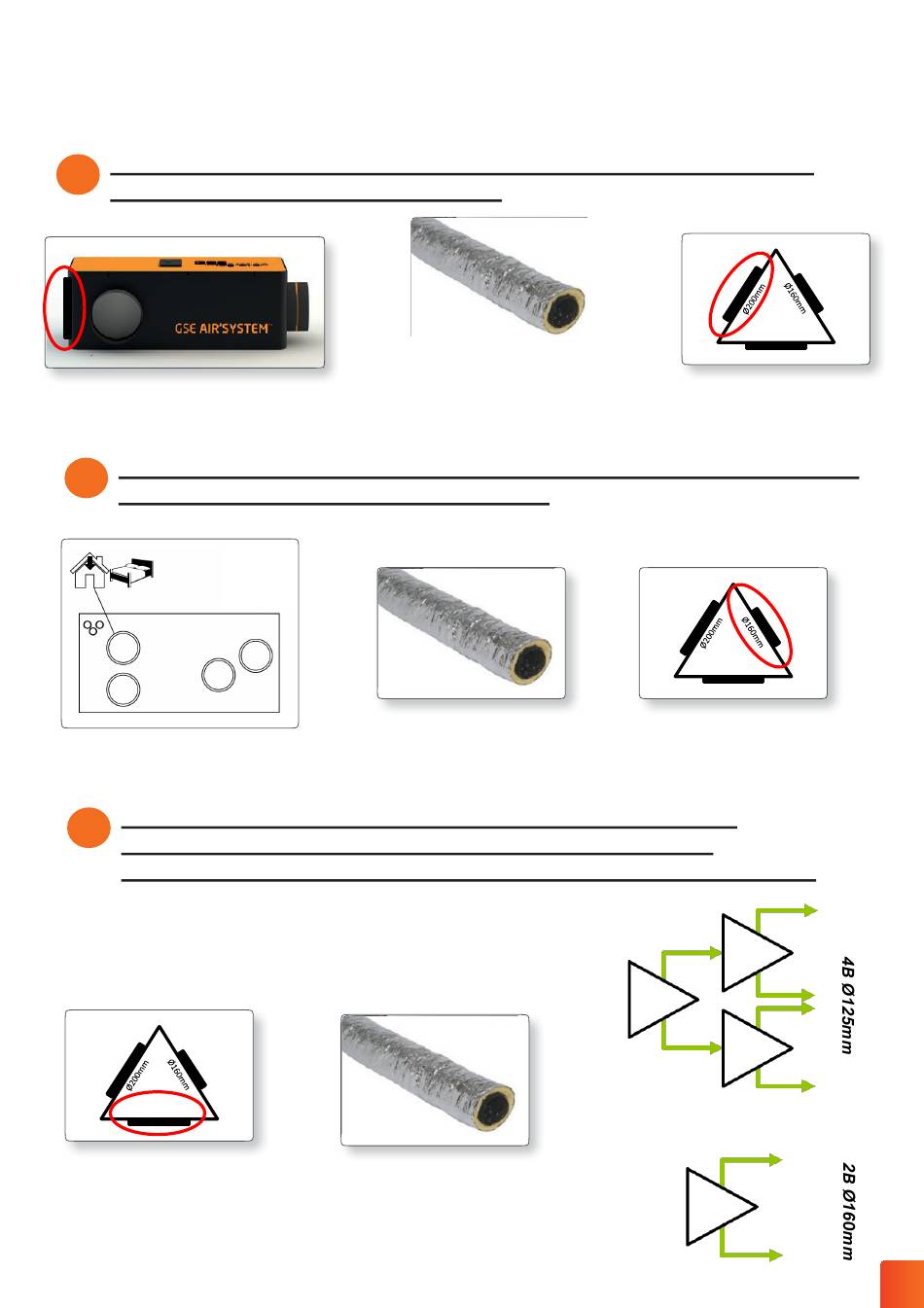

RELIER LA « SORTIE MAISON » Ø200MM DU GSE AIR'SYSTEM AU
19
DELTA NON MOTORISE 200/200/160
Box GSE Air'System
Ø160mm ou Ø200mm
RELIER LA SORTIE D'AIR NEUF Ø160MM DE LA VMC DOUBLE FLUX
20
AU DELTA NON MOTORISE 200/200/160
Sortie d'Air Neuf VMC
Double Flux Ø160mm
RELIER LA SORTIE Ø200MM DU DELTA NON MOTORISE
21
Ø200/200/160 NEUF AU(X) DELTA(S) REPARTITEUR(S)
PERMETTANT L'INSUFFLATION DE L'AIR DANS LE LOGEMENT
Ø200mm
Delta Non Motorisé Ø200/200/160
+
Gaine d'insufflationisolée
+
Gaine d'insufflationisolée
160mm
Ø
+
Gaine d'insufflationisolée
200mm / Ø160mm / Ø125mm
Ø
+
200mm
Ø
+
Delta Non Motorisé Ø200/200/160
+
Ø200mm
Delta Non Motorisé Ø200/200/160
Ø200mm
OU
17
