GSE AIR'SYSTEM Manuel D'installation page 13

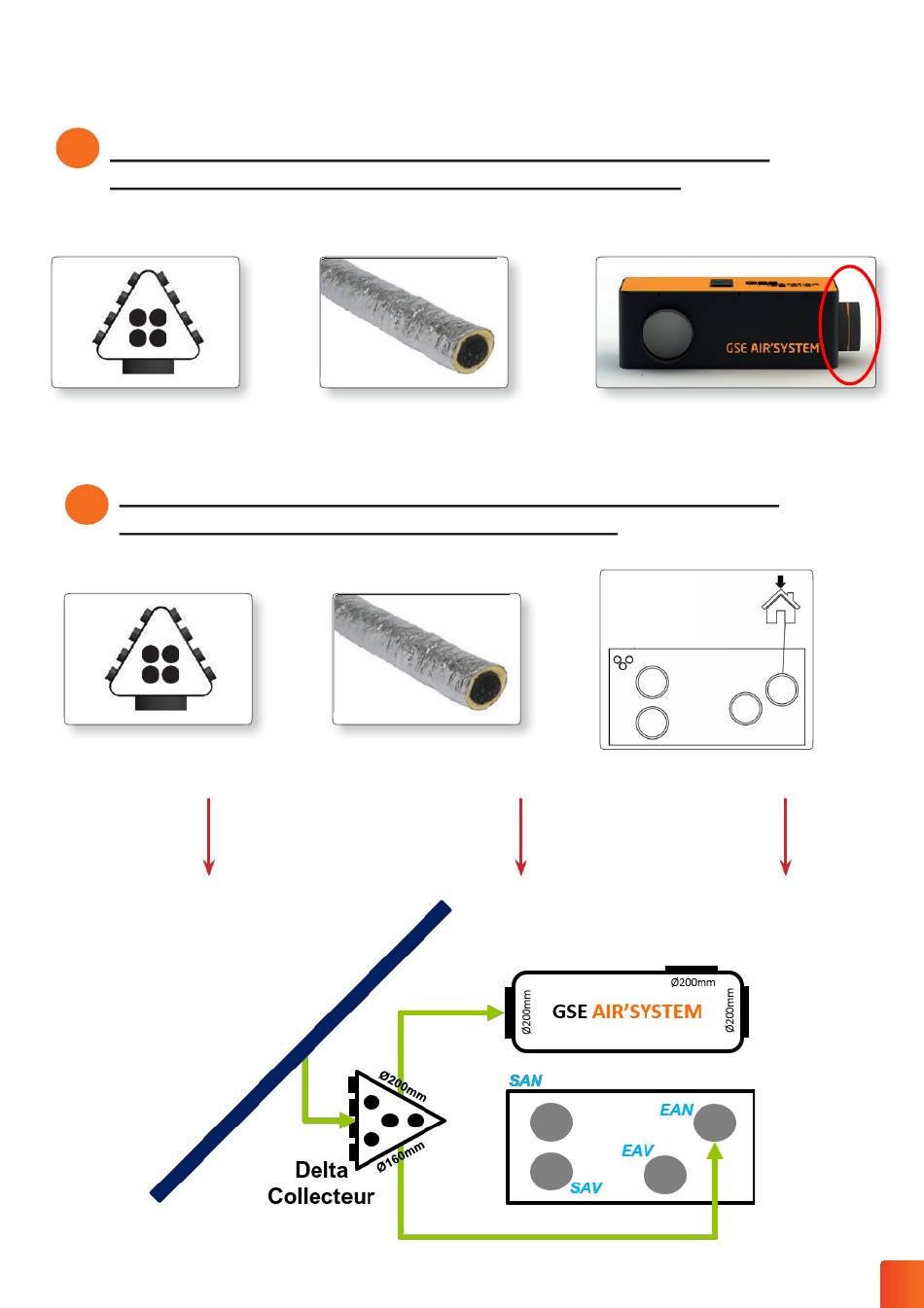

Étapes de montage
8
RELIER LA SORTIE Ø200MM DU/DES DELTA(S) COLLECTEUR(S) A
L'ENTREE « ARRIVEE PANNEAUX » DU GSE AIR'SYSTEM
Delta collecteur GSEAir'System
RELIER LA SORTIE Ø160MM DU/DES DELTA(S) COLLECTEUR(S) A
9
L'ENTREE D'AIR NEUF DE LA VMC DOUBLE FLUX
Delta collecteur GSEAIR'SYSTEM
+
Gaine d'insufflationisolée
00mm
Ø 2
+
Gaine d'insufflationisolée
160mm
Ø
+
Box GSE Air'System
+
Entrée d'Air Neuf VMC
Double Flux Ø160mm
Ø160mm
13
